💥1 概述

基于MATLAB的铁磁材料控制仿真研究

摘要

铁磁材料因其独特的磁化特性在电力、电子、机械等领域广泛应用。本文基于MATLAB平台，对铁磁材料的控制仿真进行研究，涵盖磁滞模型、有限元方法、多物理场耦合等关键技术，并结合具体案例展示仿真流程与结果分析。通过仿真，可优化铁磁材料性能，降低损耗，提高系统效率。

1. 引言

铁磁材料（如铁、钴、镍及其合金）具有高磁导率、磁饱和性、磁滞性等特性，广泛应用于变压器、电机、电感器等设备中。然而，铁磁材料的非线性磁化行为（如磁滞效应）给系统设计与控制带来挑战。MATLAB作为强大的数值计算与仿真工具，可有效模拟铁磁材料的动态特性，为优化设计提供依据。

2. 铁磁材料的基本特性

2.1 高磁导率

铁磁材料的相对磁导率远大于1，且非线性变化，易于磁化。

2.2 磁饱和性

当外磁场强度增加到一定程度时，磁感应强度趋于饱和，不再随外磁场增强而增加。

2.3 磁滞性

磁感应强度变化滞后于磁场强度变化，形成磁滞回线，导致能量损耗（磁滞损耗）。

2.4 居里温度

铁磁性在温度超过临界值（居里温度）时消失，转变为顺磁性。

3. 铁磁材料控制仿真的关键技术

3.1 磁滞模型

描述铁磁材料的非线性磁化行为，常用模型包括：

• Jiles-Atherton模型：通过微分方程表达磁化强度与磁场强度的关系，适用于动态磁化过程仿真。
• Preisach模型：基于磁滞算子叠加原理，适用于静态磁化特性仿真。

Jiles-Atherton模型公式：

dHdM​=kδ−α(Man​−M)(1−c)(Man​−M)​+cdHdMan​​

其中，Man​为无磁滞磁化强度，c、k、α为材料参数，δ为方向系数。

3.2 有限元方法（FEM）

用于求解麦克斯韦方程组，计算磁场分布。核心方程为：

∇×(μ1​∇×A)=J

其中，A为磁矢位，μ为磁导率，J为电流密度。

3.3 多物理场耦合

考虑磁-热-力耦合效应，如涡流损耗导致的温度变化对磁性能的影响。通过耦合仿真，可更准确地预测铁磁材料在实际工况下的行为。

4. 基于MATLAB的铁磁材料控制仿真流程

4.1 准备阶段

• 确定仿真目标（如优化磁滞损耗、提高磁场均匀性）。
• 收集铁磁材料参数（如饱和磁化强度、矫顽力、电阻率、热导率等）。

4.2 模型建立

• 几何模型：使用MATLAB或COMSOL、ANSYS Maxwell等软件建立铁磁材料及其周围环境的几何模型。
• 材料属性：定义铁磁材料的磁滞参数、电阻率、热导率等。
• 网格划分：对模型进行离散化处理，重点细化高磁场梯度区域。

4.3 边界条件与激励源

• 定义磁场边界条件（如Dirichlet或Neumann边界）。
• 施加电流或电压激励，或定义时间域信号（如PWM波形）。

4.4 求解计算

• 选择瞬态或稳态求解器，设置收敛准则和步长。
• 对于非线性问题，采用Newton-Raphson迭代法求解。

4.5 结果分析

• 提取磁通密度、磁场强度、损耗密度等数据。
• 可视化磁场分布，评估控制策略效果（如PID调节磁场强度的响应速度）。
• 对比仿真结果与实验数据，调整模型参数或控制算法。

5. 案例分析：磁控电抗器的建模与仿真

5.1 磁控电抗器（MCR）简介

MCR是一种基于磁阀结构的可控电抗器，通过改变磁阀饱和度调节电抗值，广泛应用于高压动态无功补偿领域。

5.2 MCR的电磁结构

• 铁芯结构：中间两铁芯柱存在小截面段的“磁阀”，旁柱铁芯提供磁场通路。
• 绕组结构：绕于中间两铁芯柱上，左右绕组对称结构，交叉连接形成两条支路。

5.3 MATLAB仿真模型建立

• 电压方程：列写绕组电压方程，考虑电阻压降和磁链变化。
• 主磁路结构：根据铁芯结构建立主磁路模型，考虑磁动势与磁通的非线性关系。
• 磁链方程：表达磁链与绕组电流、主磁通的关系。
• 状态方程：结合电压方程、磁链方程和磁路非线性关系，建立状态方程。

5.4 仿真结果分析

• 对10kV/3MVar样机进行仿真分析，验证模型准确性。
• 对比不同负载下的电流波形和谐波含量，评估MCR性能。
• 仿真结果与实验数据吻合，证明模型有效性。

6. 优化目标与策略

6.1 优化目标

• 降低铁损（磁滞损耗、涡流损耗）。
• 提高磁场均匀性。
• 优化控制策略响应速度。

6.2 优化策略

• 材料优化：选择低矫顽力、高电阻率材料降低损耗。
• 结构优化：优化铁芯形状、绕组布局提高磁场均匀性。
• 控制算法优化：采用PID控制、模糊控制等先进算法提高响应速度。

7. 仿真软件与工具推荐

• COMSOL Multiphysics：支持多物理场耦合，内置Jiles-Atherton模型。
• ANSYS Maxwell：专注于电磁场仿真，提供瞬态和频域分析。
• FEMM：开源工具，适合二维磁静态问题。

8. 结论与展望

本文基于MATLAB平台，对铁磁材料的控制仿真进行了系统研究，涵盖磁滞模型、有限元方法、多物理场耦合等关键技术。通过案例分析展示了磁控电抗器的建模与仿真流程，验证了仿真方法的有效性。未来研究可进一步探索以下方向：

• 多物理场耦合仿真：考虑更多物理场（如应力场）对铁磁材料性能的影响。
• 智能优化算法：应用机器学习、深度学习等算法优化铁磁材料性能。
• 实时仿真技术：结合硬件在环（HIL）技术实现铁磁材料控制的实时仿真与验证。

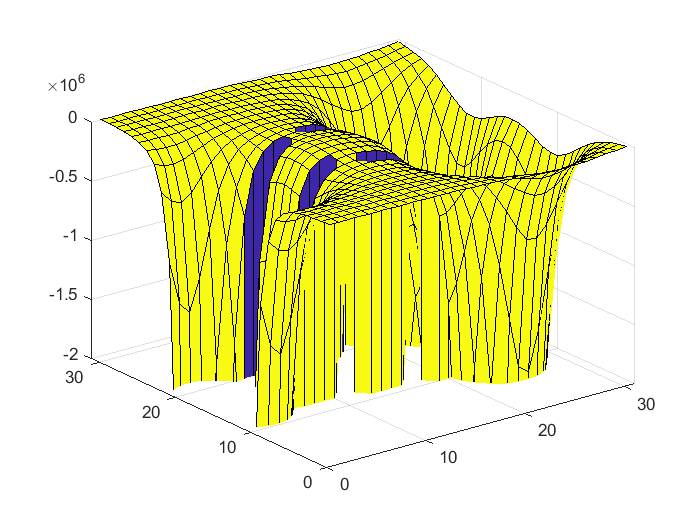

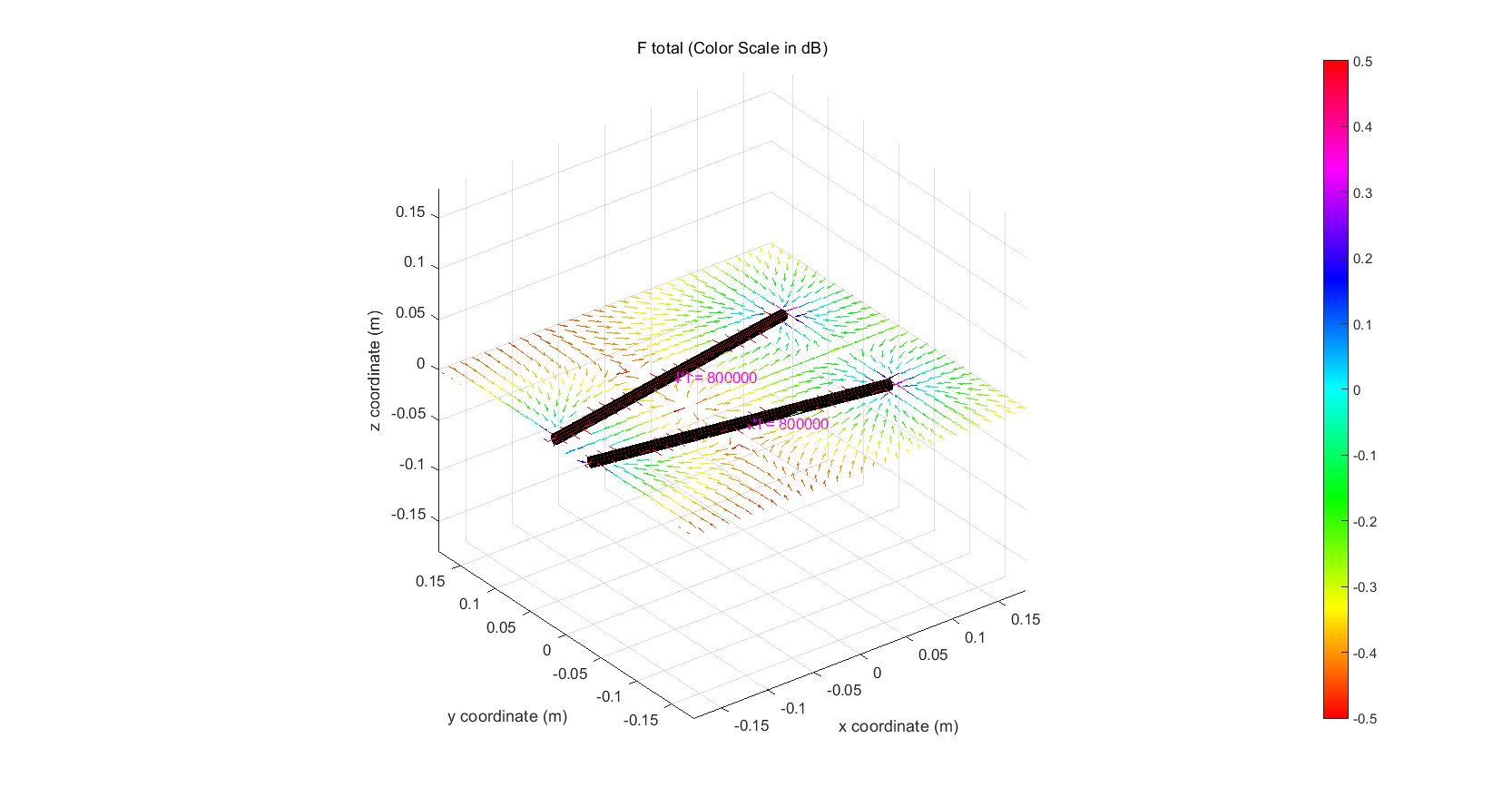

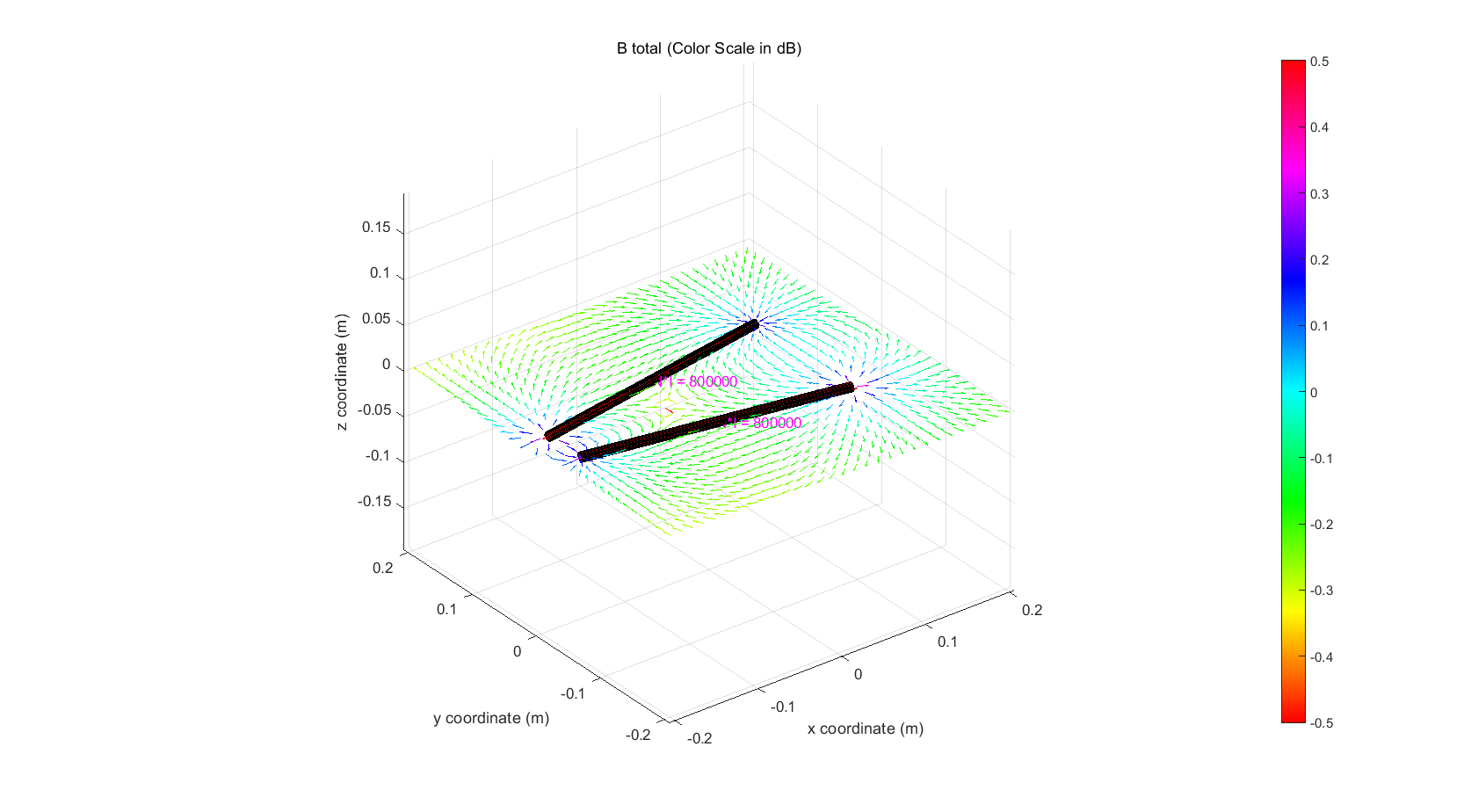

📚2 运行结果
