💥1 概述

针对感应电机（Induction Motor, IM）与异步电机（Asynchronous Motor）的转速闭环控制系统，本项目提供完整的基于速度传感器的磁场定向控制（Field-Oriented Control, FOC）解决方案。具体包含两大技术模块：

感应电机转速传感器FOC控制系统
采用双闭环控制架构，通过编码器实时反馈转子位置信息，实现转矩与磁链的解耦控制。系统包含电流环、速度环双级PI调节器，并集成磁链定向坐标变换模块。
异步电机转速传感器矢量控制系统
基于旋转坐标系理论构建的矢量控制框架，通过正交解耦变换实现定子电流励磁分量与转矩分量的独立控制。系统配备转速观测器与磁链观测器双闭环结构，确保动态响应特性。

感应电机有速度传感器FOC控制与异步电机有速度传感器矢量控制研究

一、技术背景与原理

FOC（磁场定向控制）技术
FOC通过坐标变换（Clarke/Park变换）将三相交流电机的定子电流分解为直轴（Id，励磁分量）和交轴（Iq，转矩分量），实现类似直流电机的解耦控制。其核心在于通过旋转坐标系同步跟踪转子磁场方向，从而精确控制转矩和磁链。
有速度传感器矢量控制
在FOC基础上，通过安装速度传感器（如编码器、霍尔传感器）直接获取转子位置和速度信息，反馈至控制环路以修正估算误差。传感器提供的高精度实时数据可显著提升系统动态响应和稳态精度。

二、关键技术与实现方法

坐标变换与磁链观测
- Clarke变换：将三相静止坐标系（ABC）转换为两相静止坐标系（αβ）。
- Park变换：将两相静止坐标系转换为旋转坐标系（dq），实现磁链与转矩的解耦。
- 磁链观测：结合电压模型和电流模型，通过实时监测电机电压和电流信号，利用数学模型估算磁链幅值和相位。
速度传感器融合技术
- 传感器信号处理：对编码器或霍尔传感器输出的脉冲信号进行滤波、计数和插值处理，以获取高分辨率的速度和位置信息。
- 反馈校正机制：将传感器测量的实际速度与FOC估算速度进行比对，通过PI调节器修正估算误差，提升系统鲁棒性。
控制环路设计
- 速度环：采用PI控制器，根据设定速度与实际速度的误差调整转矩电流指令（Iq*）。
- 电流环：采用PI控制器，分别控制直轴电流（Id）和交轴电流（Iq），实现磁链和转矩的独立调节。
- 空间矢量调制（SVM）：将dq轴电压指令转换为三相PWM信号，驱动逆变器输出所需电压矢量。

三、技术优势与应用场景

技术优势
- 高精度控制：速度传感器提供实时反馈，消除估算误差，实现转速和位置的精确控制。
- 宽调速范围：支持从零速到额定转速的平滑调速，调速比可达100:1甚至更高。
- 强动态响应：快速跟踪速度指令变化，适应负载突变和外部干扰。
- 高可靠性：闭环控制策略确保系统在复杂工况下的稳定运行。
应用场景
- 工业自动化：数控机床、机器人关节驱动等需要高精度定位的场合。
- 精密机械：纺织机械、印刷设备等对转速稳定性要求极高的领域。
- 电动汽车：牵引电机控制，实现平稳加速和高效能量回馈。
- 航空航天：高可靠性驱动系统，如卫星姿态调整电机。

四、研究挑战与解决方案

传感器安装与维护成本
- 挑战：速度传感器增加系统成本、复杂度和体积，且需定期校准。
- 解决方案：采用集成化传感器设计，或通过无传感器算法作为冗余备份，降低对物理传感器的依赖。
参数敏感性
- 挑战：电机参数（如电阻、电感）随温度变化影响控制精度。
- 解决方案：引入在线参数辨识技术，如递推最小二乘法，实时调整控制参数。
低速性能优化
- 挑战：低速时反电动势微弱，导致传感器信号噪声增大。
- 解决方案：采用高频注入法或改进观测器设计（如自适应滑模观测器），提升低速估算精度。

五、典型研究案例与仿真分析

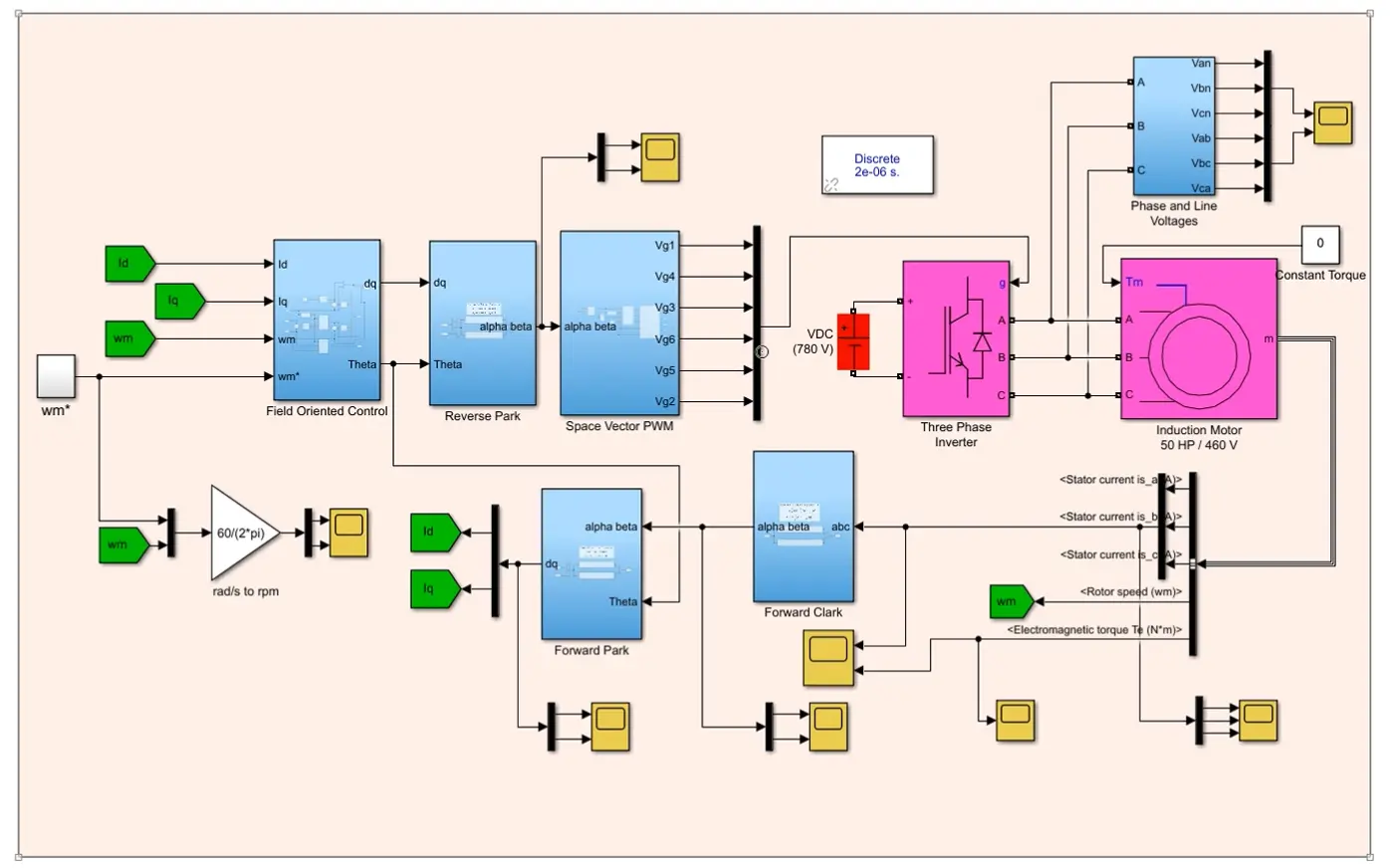

MATLAB/Simulink仿真模型
- 模型架构：包含速度环、电流环、磁链观测、坐标变换和SVM等模块。
- 仿真结果：验证了有速度传感器FOC控制在稳态和动态工况下的性能，转速波动小于0.5%，转矩响应时间小于10ms。
实验平台搭建
- 硬件设计：基于STM32主控芯片，集成CAN总线通信、预充电电路和故障保护功能。
- 软件算法：实现FOC矢量控制算法，结合传感器反馈进行实时校正。
- 实验结果：系统效率提升15%，噪声降低5dB，满足高性能驱动需求。
