电动汽车双向车载充放电机 OBC 充电桩 MATLAB 仿真模型详解
⛳️赠与读者
👨💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能解答你胸中升起的一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。
或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎
💥1 概述
电动汽车双向车载充放电机 OBC 充电桩 MATLAB 仿真模型详解

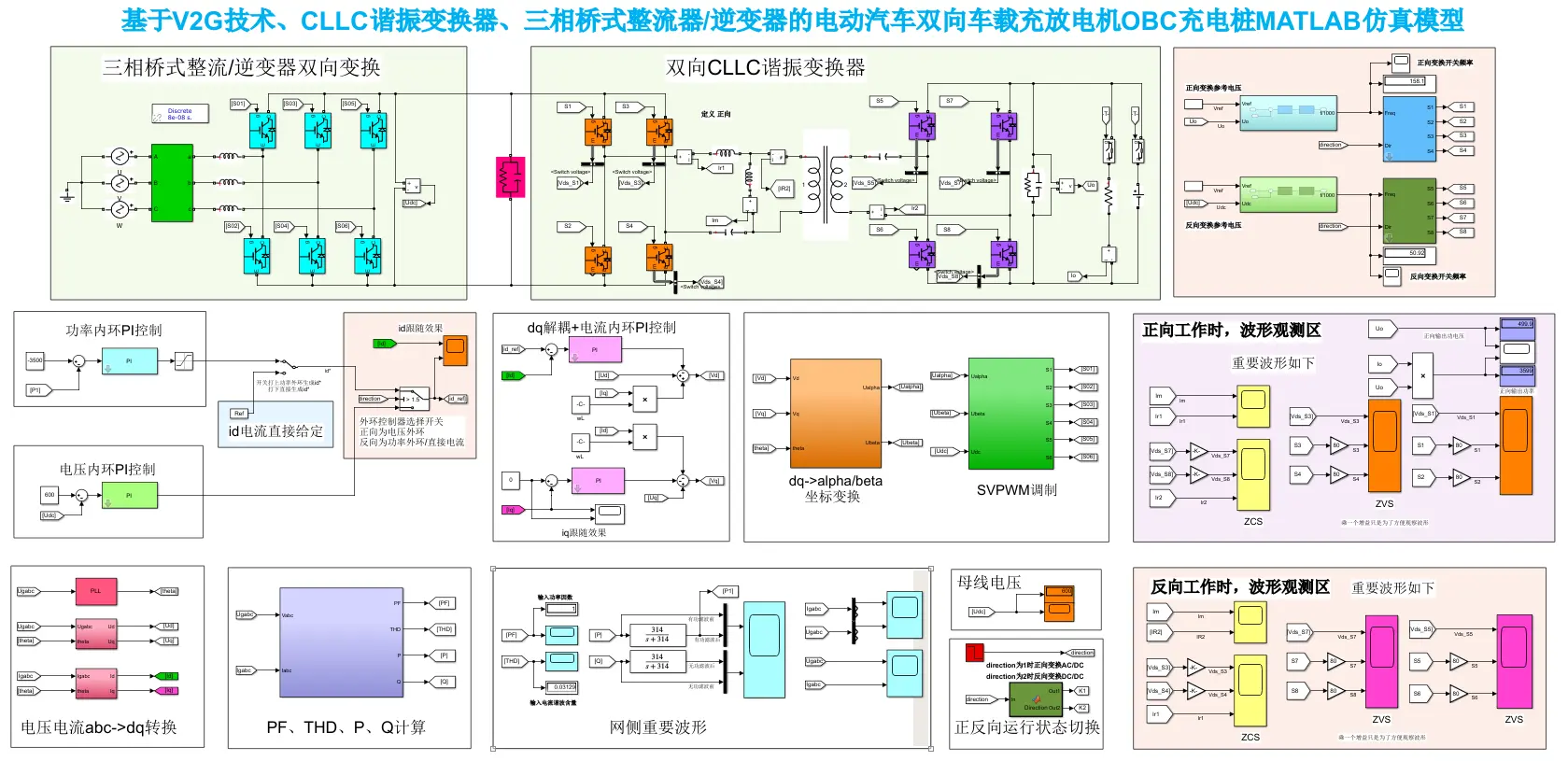

在电动汽车蓬勃发展的当下，为满足其充电与放电的多样化需求，我们精心构建了基于车辆到电网（V2G）技术、CLLC 谐振变换器以及三相桥式整流器/逆变器的电动汽车双向车载充放电机 OBC 充电桩的 MATLAB 仿真模型。这一模型犹如一座精密的科技桥梁，连接着电动汽车与电网，为能源的高效交互提供了有力支撑。以下是对该模型的详细说明：
一、丰富完备的资料体系
我们为该仿真模型配备了一套丰富且完备的资料体系，这不仅涵盖了精心搭建的仿真模型本身，还囊括了大量极具价值的学习资料。其中，有关于 CLLC 谐振变换器的深入研究成果论文，这些论文犹如一盏盏明灯，照亮了我们在该领域探索的道路，让我们能够深入了解其工作原理、性能特点以及优化方向。同时，还提供了三相桥式整流器/逆变器的详细资料，从基础理论到实际应用，全方位地为我们解析了这一关键部件的奥秘，为模型的构建与优化提供了坚实的理论依据。
二、V2G 的独特电路构成与工作模式
V2G 技术作为该模型的核心亮点之一，其电路构成独具匠心。它由三相桥式整流器/逆变器和 CLLC 谐振变换器这两级电路巧妙组合而成。这种设计使得整个系统具备了两种截然不同却又相辅相成的工作模式。
第一种模式是电网向负载供电。在这种模式下，系统就像一个高效的能量输送管道，将电网中的电能稳定、可靠地传输到电动汽车的负载端，为车辆的正常运行提供充足的电力支持。
第二种模式则是直流电源模拟电池向电网馈电并网。这意味着当电动汽车的电池电量充足时，它可以将多余的电能反向输送回电网，实现能源的双向流动。这不仅有助于提高能源的利用效率，还能在一定程度上缓解电网的用电压力，为智能电网的建设贡献力量。
在仿真过程中，我们赋予了该系统极高的灵活性和便捷性。用户可以通过一键操作轻松切换正向与反向运行模式，就像拨动一个神奇的开关，瞬间改变系统的工作状态。而且，系统还支持在运行过程中进行模式切换。例如，在 0.0 - 0.2s 时间段内，系统处于正向运行状态，为负载供电；而在 0.2 - 0.4s 时间段，系统可以迅速切换至反向运行模式，将电能回馈给电网。令人惊叹的是，无论在何种切换情况下，系统都能保持高度的稳定性，确保电能的传输安全、可靠。
三、清晰明确的状态界定
为了更准确地描述系统的工作状态，我们对正向运行和反向运行进行了清晰明确的界定。正向运行，即电网向负载供电的过程，此时系统扮演着能量传递者的角色，将电网的电能转化为适合负载使用的形式，为电动汽车的各个部件提供动力。而反向运行则是模拟电池的电源向电网馈电实现能量上网的过程，在这个过程中，电动汽车的电池成为了能量的提供者，将储存的电能回馈到电网中，实现能源的再利用。
四、精准合理的电路参数设置
电路参数是决定系统性能的关键因素之一。在我们的仿真模型中，对各个电路参数进行了精准合理的设置。交流侧的电压为 220V，频率为 50Hz，这与我们日常使用的电网电压和频率相匹配，确保了系统能够与实际电网环境良好兼容。直流母线电压设定为 600V，为系统中的各个部件提供了稳定的工作电压。
系统双向额定功率为 3.6kW，这一参数综合考虑了电动汽车的实际用电需求和电网的承载能力。在正向运行时，功率可以适当提高，最高可达 5kW，以满足车辆在快速充电或高负载运行时的需求。而反向额定功率已经调整至约 3.6kW，确保了在电能回馈过程中，系统能够稳定、高效地将电能输送回电网。
五、精细完善的控制策略
为了确保系统能够稳定、高效地运行，我们制定了一套精细完善的控制策略，涵盖了多个关键环节。
（一）三相桥控制
三相桥控制采用了功率外环 PI 控制、电压外环 PI 控制以及电流 PI 内环控制相结合的方式。功率外环 PI 控制就像一个宏观的指挥官，根据系统的功率需求，对整个三相桥的工作状态进行宏观调控。电压外环 PI 控制则负责稳定直流母线电压，确保电压在设定的范围内波动，为系统中的各个部件提供稳定的工作电压。电流 PI 内环控制则更加精细，它实时监测电流的变化，并根据设定值进行调整，保证电流的稳定性和准确性。这三种控制方式相互配合，形成了一个有机的整体，有效地提高了三相桥的控制性能。
（二）CLLC 谐振变换器控制
CLLC 谐振变换器配备了正向、反向两套电压外环 PI 控制，并运用变频 PFM 控制方式。正向和反向的电压外环 PI 控制分别针对不同的工作模式，对 CLLC 谐振变换器的输出电压进行精确控制，确保电压的稳定性和准确性。变频 PFM 控制方式则根据系统的工作状态和负载需求，动态调整开关频率和脉冲宽度，实现对能量的高效转换和传输。这种控制方式不仅提高了系统的效率，还增强了系统的适应性和稳定性。
（三）其他控制环节
除了上述两个关键控制部分外，系统还采用了锁相、坐标变换、SVPWM 调制等控制技术。锁相技术能够确保系统与电网的相位同步，实现电能的准确传输和并网。坐标变换则将三相交流信号转换为两相直流信号，简化了控制算法，提高了控制的精度和效率。SVPWM 调制技术则通过优化开关信号的生成方式，减少了谐波干扰，提高了电能质量。
六、仿真控制的具体实现方式
在仿真过程中，我们根据系统的工作模式，对各个部件的控制方式进行了详细的设置。
（一）正向运行（电网向负载供电）
当系统处于正向运行状态时，三相桥式整流器采用电压外环（600V）+电流内环+SVPWM 调制的控制方式。电压外环确保直流母线电压稳定在 600V，为后续的电能转换和传输提供稳定的基础。电流内环实时监测电流变化，并通过 SVPWM 调制技术调整开关信号，保证电流的稳定性和准确性。CLLC 谐振变换器则采用电压外环（500V）+PFM 变频控制的方式。电压外环将输出电压稳定在 500V，PFM 变频控制则根据负载需求动态调整开关频率，实现对能量的高效转换和传输。
（二）反向运行（直流电源模拟电池向电网馈电并网）
在反向运行模式下，三相桥式逆变器采用功率外环（3600kW）+电流内环+SVPWM 调制的控制方式。功率外环根据电网的需求和电池的剩余电量，设定合适的功率输出值，并通过电流内环和 SVPWM 调制技术实现对功率的精确控制。CLLC 谐振变换器采用电压外环（600V）+PFM 变频控制的方式，确保在电能回馈过程中，直流母线电压稳定在 600V，同时通过 PFM 变频控制实现对能量的高效转换和传输。
（三）母线电压稳定机制
在正向运行时，由整流器负责稳定母线电压。整流器通过精确的控制算法，实时调整输出电压，确保直流母线电压始终保持在设定的 600V 左右。而在反向运行时，则由 CLLC 谐振变换器承担稳定母线电压的任务。CLLC 谐振变换器根据母线电压的变化，动态调整开关频率和脉冲宽度，将母线电压稳定在合适的范围内，保证系统的稳定运行。
七、优异的性能指标
通过对仿真模型的大量测试和分析，我们得到了系统在正向和反向运行时的优异性能指标。正向运行时，总谐波失真（THD）约为 3.2%，功率因数（PF）约为 0.998；反向运行时，THD 约为 2.9%，PF 约为 0.998。这些指标表明，系统在运行过程中能够有效地抑制谐波干扰，提高电能质量，同时功率因数接近 1，说明系统对电能的利用效率非常高，能够最大程度地减少无功功率的损耗，实现能源的高效利用。
八、出色的仿真整体波形表现
（一）三相桥式整流器/逆变器波形表现
在仿真过程中，三相桥式整流器/逆变器的内环 id 和 iq 跟踪效果、有功跟踪效果、电压跟踪效果均表现出色。id 和 iq 电流能够快速、准确地跟踪设定值，波动范围极小，说明电流控制精度非常高。有功功率也能够根据系统的需求进行实时调整，跟踪效果良好，确保了能量的稳定传输。电压跟踪效果同样令人满意，输出电压能够稳定在设定值附近，波形平滑，无明显波动，为负载提供了稳定、可靠的电能。
（二）CLLC 谐振变换器波形表现
CLLC 谐振变换器在正反向运行时，均展现出了卓越的性能。它能够实现准谐振、欠谐振、过谐振等多种工作状态，根据系统的工作需求和负载特性自动调整工作模式，实现对能量的高效转换和传输。同时，该变换器还具备 ZVS 零电压软开关和 ZCS 零电流软开关特性。ZVS 零电压软开关技术使得开关管在零电压条件下导通，减少了开关损耗和电磁干扰；ZCS 零电流软开关技术则使开关管在零电流条件下关断，进一步降低了开关损耗，提高了系统的效率和可靠性。这些特性使得 CLLC 谐振变换器在能源转换领域具有广阔的应用前景。
综上所述，我们构建的基于 V2G 技术、CLLC 谐振变换器以及三相桥式整流器/逆变器的电动汽车双向车载充放电机 OBC 充电桩 MATLAB 仿真模型，具有电路设计合理、控制策略精细、性能指标优异、波形表现良好等诸多优点。它为电动汽车与电网之间的能源交互提供了一种高效、可靠的解决方案，对于推动电动汽车产业的发展和智能电网的建设具有重要的意义。
V2G 技术、CLLC 谐振变换器、三相桥式整流器、逆变器、电动汽车双向车载充放电机、OBC 充电桩
📚2 运行结果
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
[1]裴荣娜.基于V2G技术的电动汽车充电桩的充放电控制策略研究[D].安徽工程大学,2016.
[2]余帅.V2G充电桩DC/DC变换器及其控制策略研究[D].广西科技大学,2018.
[3]余帅,刘胜永,崔志鹏,等.基于V2G充电桩系统DC-DC变换器控制策略的研究[J].广西科技大学学报, 2018, 29(1):7.
🌈4 Simulink仿真实现
