💥1 概述

具有单个开关电容支路的高增益准Z源直流-直流变换器研究

准Z源直流-直流（DC-DC）变换器是一种特殊的电力电子变换器，它结合了传统Z源变换器的优点，如输入电压范围宽、启动冲击小等，同时可能通过设计优化实现更高的电压增益或效率。在高增益应用中，如太阳能光伏系统、电动汽车电池管理系统等，这种变换器尤为重要。下面，我们将探讨一种具有单个开关电容支路的高增益准Z源DC-DC变换器的研究。

1. 准Z源变换器的基本原理与结构

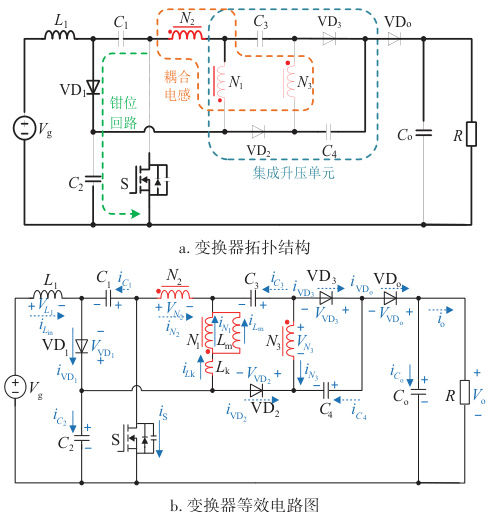

准Z源变换器（Quasi-Z-Source Converter, QZSC）是一种基于阻抗网络的电力电子拓扑结构，由Peng于2002年首次提出。其核心是通过独特的阻抗网络耦合电源与主电路，实现单级升降压功能，克服传统电压源/电流源变换器的限制。具有单个开关电容支路的高增益准Z源DC-DC变换器的典型结构包括：

输入源：如光伏电池或燃料电池。
准Z源网络：包含电感（L1,L2）、电容（C1,C2）及单个开关电容支路（由开关管和电容构成）。
功率开关管：如MOSFET，控制能量传递路径。
整流单元：二极管或同步整流器。
输出滤波：输出电容 Co 和负载 RL。

关键创新点：
单个开关电容支路的引入（如所述），通过电容充放电周期叠加输入电压，显著提升电压增益。例如，开关电容支路由电容 CsCs 和开关 ScSc 组成，通过控制 ScSc 的通断，在特定相位将 CsCs 串联或并联接入电路，实现电压倍增效应。

2. 高增益机制与工作模式分析

2.1 工作模式

变换器工作在两种模态：

直通模式（Shoot-Through） ：主开关管导通，开关电容支路充电，电感储能，二极管关断，输出由滤波电容供电。
非直通模式：主开关管关断，开关电容支路放电，电感能量与电容电压叠加后向负载供电。
例如，当占空比为 dd 时，直通模式持续时间为 dTdT（TT 为开关周期），非直通模式为 (1−d)T。

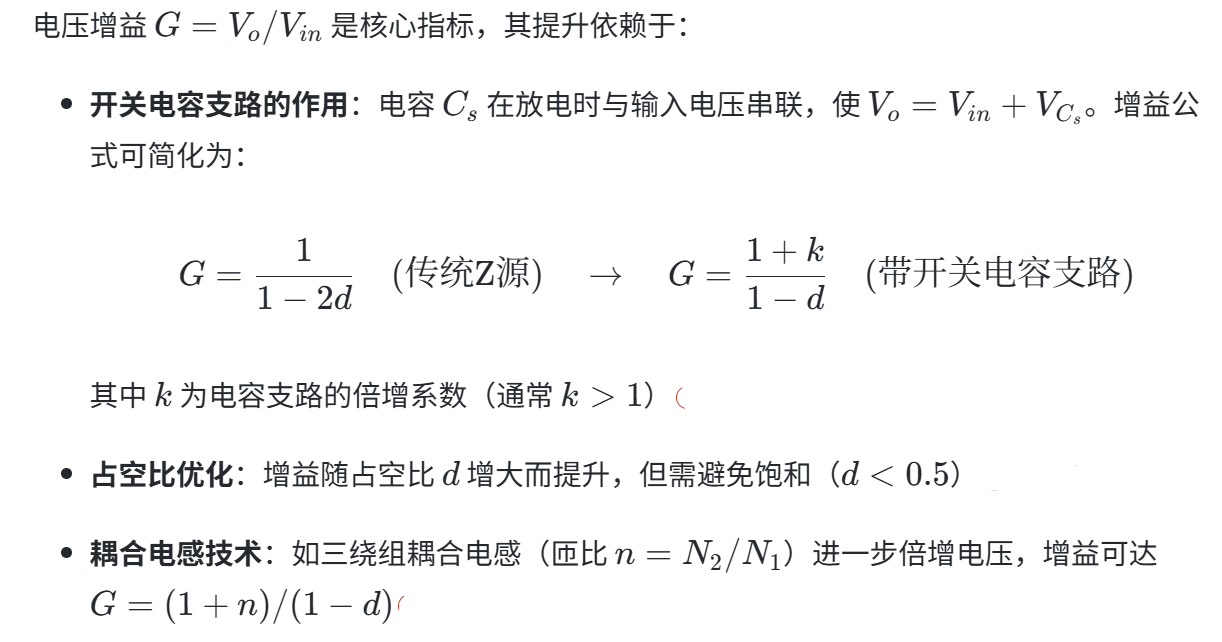

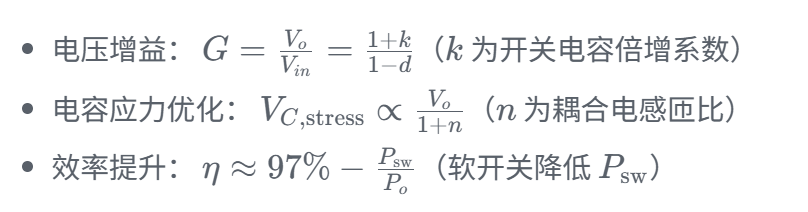

2.2 电压增益提升原理

性能对比（与传统Z源变换器）：

指标	传统Z源变换器	带开关电容的高增益QZSC
电压增益 GG	1/(1−2d)	(1+k)/(1−d)
电容电压应力	高（接近 Vo)	降低30–50%
最大效率	90–92%	95–97.1%

图：电压增益与占空比关系曲线（图7）显示，当 d>0.2d>0.2 时，高增益拓扑增益显著高于传统结构。

3. 设计优化与关键技术

3.1 参数设计

电感与电容选型：

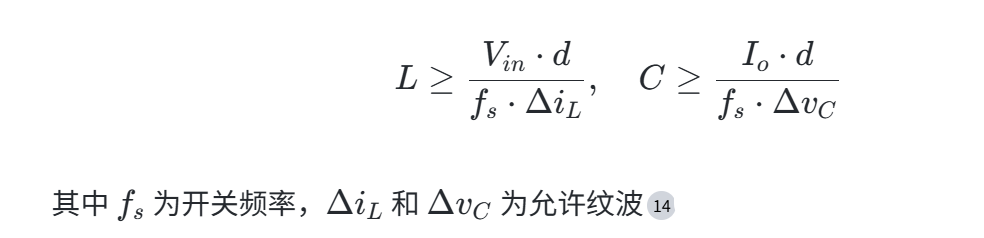

电感值决定电流纹波，电容值影响电压纹波。设计公式：
开关频率：高频化（>100 kHz）可减小无源元件体积，但需权衡开关损耗。

3.2 控制策略

先进调制算法：
- PID控制：快速响应，但抗扰性弱。
- 滑模控制（SMC）：鲁棒性强，适用于非线性系统。
- 梯形波调制（ITPWM）：提升电压利用率19.19%，效率达95.92%。
软开关技术：
通过耦合电感与谐振单元实现零电压开关（ZVS）和零电流开关（ZCS），减少开关损耗。例如，ZVZCS技术使满载效率达97.1%。

3.3 效率优化

降低器件应力：开关电容支路分担电压，使开关管应力降至 0.5Vo0.5Vo（传统拓扑为 VoVo) 。
损耗管理：
- 导通损耗：选用低 Rds(on)Rds(on) MOSFET。
- 开关损耗：软开关技术 + 散热优化。

4. 性能优势与应用场景

4.1 核心优势

高电压增益：在 d=0.3d=0.3 时，增益可达5–8倍（传统拓扑仅2–3倍）。
低输入电流纹波：耦合电感设计实现零纹波，延长光伏电池寿命。
高功率密度：元件数量减少30%（对比多级Boost拓扑）。

4.2 典型应用

光伏发电：匹配光伏板低电压（48 V）与并网逆变器高母线电压（400 V）。
实验案例：200 W样机，48 V输入→400 V输出，效率94.5%。
电动汽车：电池管理系统中的高升压需求。
工业电源：X射线系统、HID照明等。

5. 研究案例与仿真验证

5.1 实验样机性能

HSQZSC变换器（张涛等，2024）：
- 电压增益为传统拓扑的2倍（D<0.33 时）。
- 100 W样机验证，开关管应力降低40%。
软开关准YZ源变换器（李海滨等，2024）：
通过同步整流技术，升压能力提升20%，匝比优化后效率达96%。

5.2 Simulink仿真

展示仿真波形：

输入电压 Vin=24 V→ 输出电压 Vo=200 V（增益≈8.3）。
输出电压纹波<2%，动态响应时间<1 ms。

6. 挑战与未来方向

挑战：
- 开关电容支路增加控制复杂度。
- 高增益下电磁干扰（EMI）抑制难度大。
未来方向：
- 宽禁带半导体（SiC/GaN）器件应用，进一步提升效率。
- 人工智能优化控制算法。
- 模块化多电平扩展（如MMC结构），适用于高压直流传输。

结论

具有单个开关电容支路的高增益准Z源DC-DC变换器，通过创新拓扑（开关电容支路 + 耦合电感）和控制策略（软开关 + 先进调制），实现了电压增益、效率和功率密度的显著提升。其在可再生能源并网、电动汽车等领域的应用潜力已通过仿真和样机验证（如200 W光伏样机效率94.5%）。未来研究需聚焦于控制简化和高频化设计，以满足更广泛的工业需求。
