💥1 概述

HVDC（高压直流输电）和HVAC（高压交流输电）是两种不同的输电技术，它们分别用于输送直流和交流电力。近年来，随着能源需求的增长和电网的升级，对HVDC和HVAC直流输电技术的研究也越来越受到关注。

HVDC直流输电技术具有输电距离远、输电损耗低、电网稳定性强等优点，因此在远距离高功率输电中得到了广泛应用。HVDC技术的研究重点包括提高输电效率、降低成本、改善电网稳定性等方面。另外，随着可再生能源的发展，HVDC技术还可以用于实现不同地区之间的电力互联和能源交换。

HVAC直流输电技术则是传统的输电技术，其优点在于成熟、稳定、设备普及等方面。HVAC技术的研究重点主要在于提高输电效率、减少输电损耗、提高电网稳定性等方面。

HVDC（高压直流输电）和HVAC（高压交流输电）是两种不同的输电技术，它们在输电效率、输电距离、成本和环境影响等方面有着不同的特点。

HVDC技术通过将交流电转换为直流电，然后再将其转换回交流电来进行输电。这种技术可以实现长距离的输电，因为直流电在输电过程中的能量损耗较小，而且可以通过控制电压和频率来实现更高的输电效率。此外，HVDC技术还可以减少输电线路的占地面积，降低对环境的影响。

HVAC技术则是目前主要的输电技术，它通过交流电进行输电。虽然HVAC输电技术在短距离输电方面效果良好，但在长距离输电时存在能量损耗较大的问题，同时输电线路的占地面积也比较大。

针对HVDC和HVAC技术的研究主要集中在提高输电效率、降低成本、减少环境影响等方面。比如，研究人员正在开发新型的电力电子设备和材料，以提高HVDC技术的效率和可靠性；同时也在研究HVAC技术的改进，以降低输电线路的能量损耗和占地面积。

另外，随着可再生能源的不断发展和利用，HVDC和HVAC技术也在研究如何更好地与可再生能源相结合，以实现清洁能源的高效输电。因此，HVDC和HVAC技术的研究将继续在能源领域发挥重要作用。

一、技术原理与系统构成

1. HVDC系统工作原理

能量转换流程：
交流系统Ⅰ → 整流站（AC/DC转换） → 直流线路 → 逆变站（DC/AC转换） → 交流系统Ⅱ。整流站与逆变站统称为换流站，核心设备为功率电子换流器（如IGBT或GTO）。
关键技术：
- 电压源型换流器（VSC） ：支持双向功率控制，具备无功功率自主调节能力，适用于可再生能源并网。
- 谐波滤波器：抑制换流过程产生的高次谐波，保障电能质量。
- 平滑电抗器：减少直流线路的电流波动。

2. HVAC系统工作原理

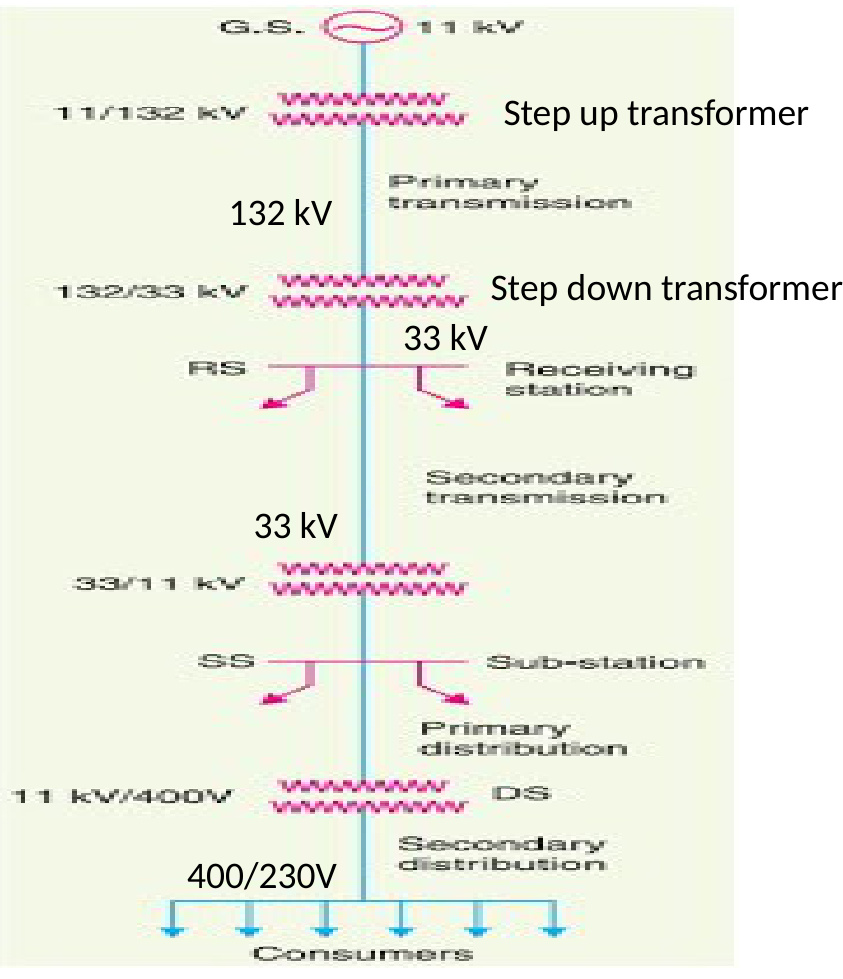

分层电压变换：
发电站（11kV）→ 升压变压器（132kV）→ 主输电 → 降压变压器（33kV）→ 配电网（11kV/400V）。
系统特点：
依赖变压器实现电压灵活升降，但长距离传输需串联无功补偿装置（如电容器组）以抵消线路感性损耗。

二、性能对比与技术挑战

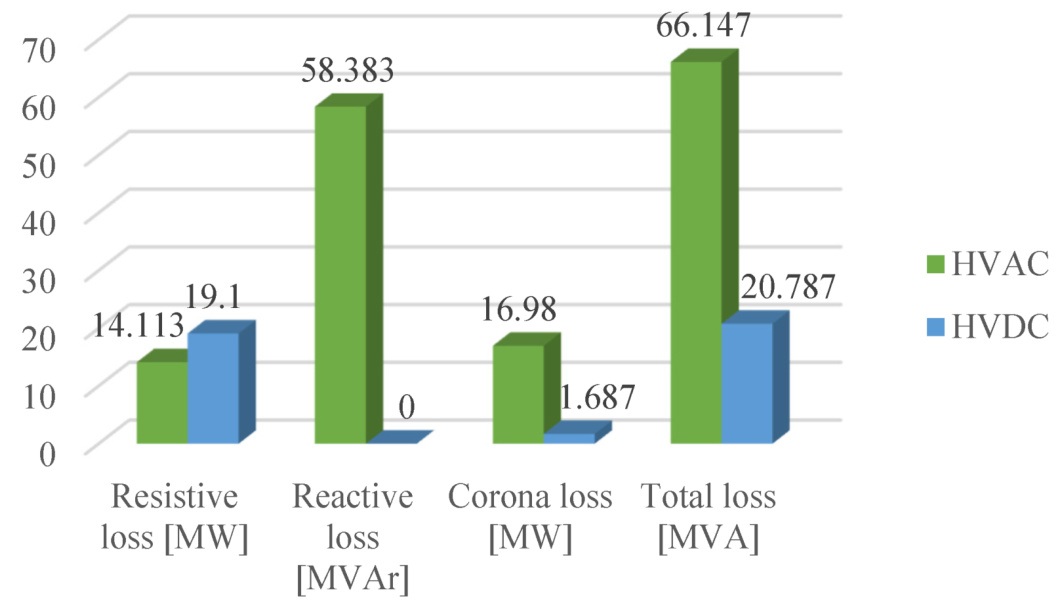

1. 输电效率与损耗

指标	HVDC	HVAC
电阻损耗	较低（无趋肤效应，电流均匀分布）	较高（趋肤效应导致电流集肤）
无功损耗	接近零（直流无相位角）	显著（需补偿线路容抗/感抗）
电晕损耗	低（与频率无关）	高（与电压频率正相关）
总损耗例证	20.787 MVA/1000km	66.147 MVA/1000km

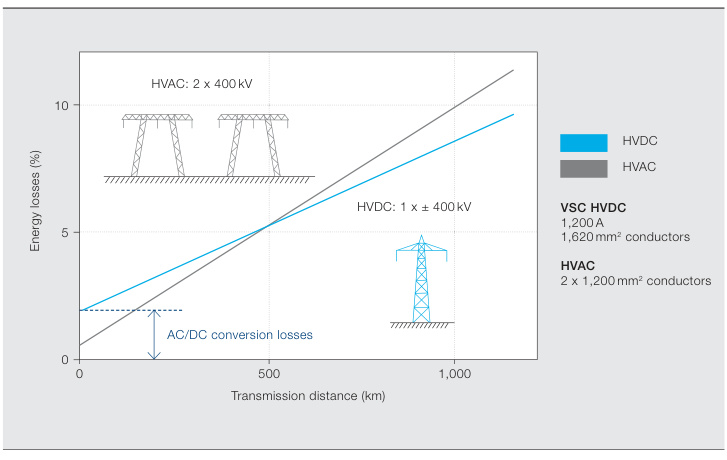

关键结论：HVDC在500km以上距离的损耗比HVAC低30%-50%。

2. 经济性对比

HVDC优势：
- 线路成本低：单极导线+大地回路，塔架结构简化，绝缘要求降低（节省成本20%-30%）。
- 长距离盈亏平衡点：架空线>600km、海底电缆>70km时，HVDC综合成本更低。
HVAC优势：
- 换流站成本低：无需AC/DC转换设备，短距离（<450km）更具经济性。

3. 技术挑战

技术	核心挑战
HVDC	① 换流站成本高（占总投资60%）；② 高次谐波干扰；③ 直流断路器技术不成熟；④ 依赖进口高端芯片（如IGBT）。
HVAC	① 无功功率管理复杂；② 稳定性受限（相角同步问题）；③ 无线电干扰强；④ 长距离需多级补偿站。

三、应用场景与典型案例

1. HVDC主导场景

长距离大容量输电：
- 巴西伊泰普工程（±600kV, 6,300MW, 805km）——全球容量最大。
- 南非英加-沙巴工程（1,700km）——全球距离最长。
海底电缆互联：
- 瑞典哥特兰岛工程（首个HVDC海底电缆，90km）。
- 美国TBC工程（MMC-HVDC技术，海底电缆）。
异步电网互联：
中国贵广直流（±500kV, 3,000A）——连接50Hz/60Hz电网。

2. HVAC主导场景

短距离城市供电：
220kV/500kV交流线路（<200km），如欧洲城市电网。
风电并网：
近海风电场（<50km）采用220kV HVAC。

四、前沿趋势与发展方向

HVDC技术创新：
- 柔性直流（VSC-HVDC） ：支持多端直流电网（如魁北克-新英格兰五端工程）。
- 混合换流器：结合晶闸管与IGBT，提升过载能力。
- 800kV HVDC：预计2031年市场规模达122亿美元（年复合增长率25%）。
HVAC升级方向：
- 分频交流输电（FFAC） ：降低海上风电并网损耗。
- 智能无功补偿：动态SVG装置提升稳定性。
融合应用：
- Hybrid HVAC-HVDC电网：欧洲-北非可再生能源互联项目，优化远距离风电传输。

五、总结：技术选择决策矩阵

决策因素	优选技术	依据
距离>600km	HVDC	损耗低30%
海底/跨境互联	HVDC	无充电电流
短距离城市供电	HVAC	成本低
异步电网互联	HVDC	频率解耦
高动态控制需求	HVDC（VSC）	毫秒级响应
