嘉立创绘制PCB的详细步骤

步骤一：新建工程

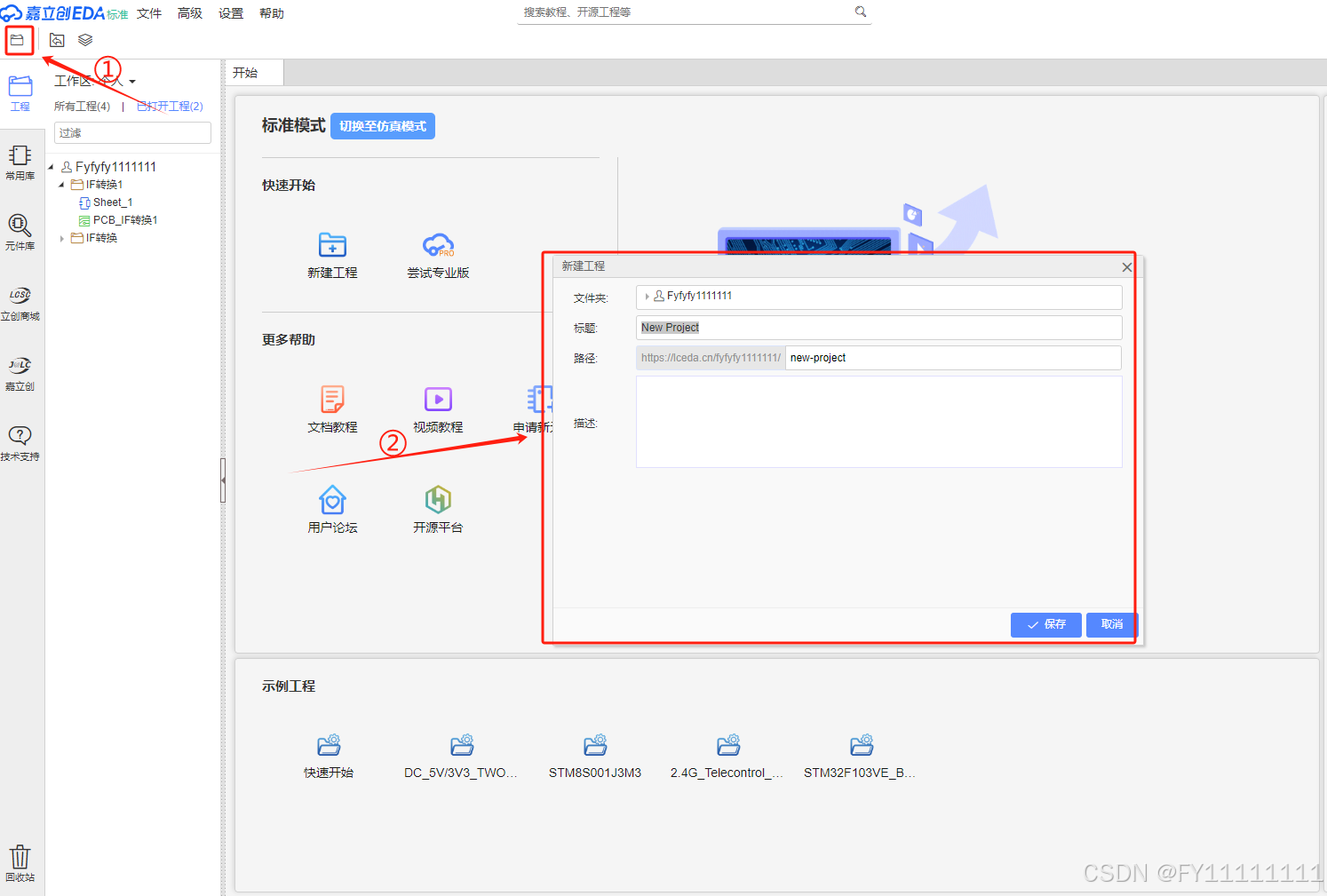

如图所示点击①所标的位置，界面就会出现②所显示的界面，在界面中设置自己的文件名，路径等信息，一个工程就新建好了（如图所示新建了一个名为New Project的工程）

步骤二：绘制原理图

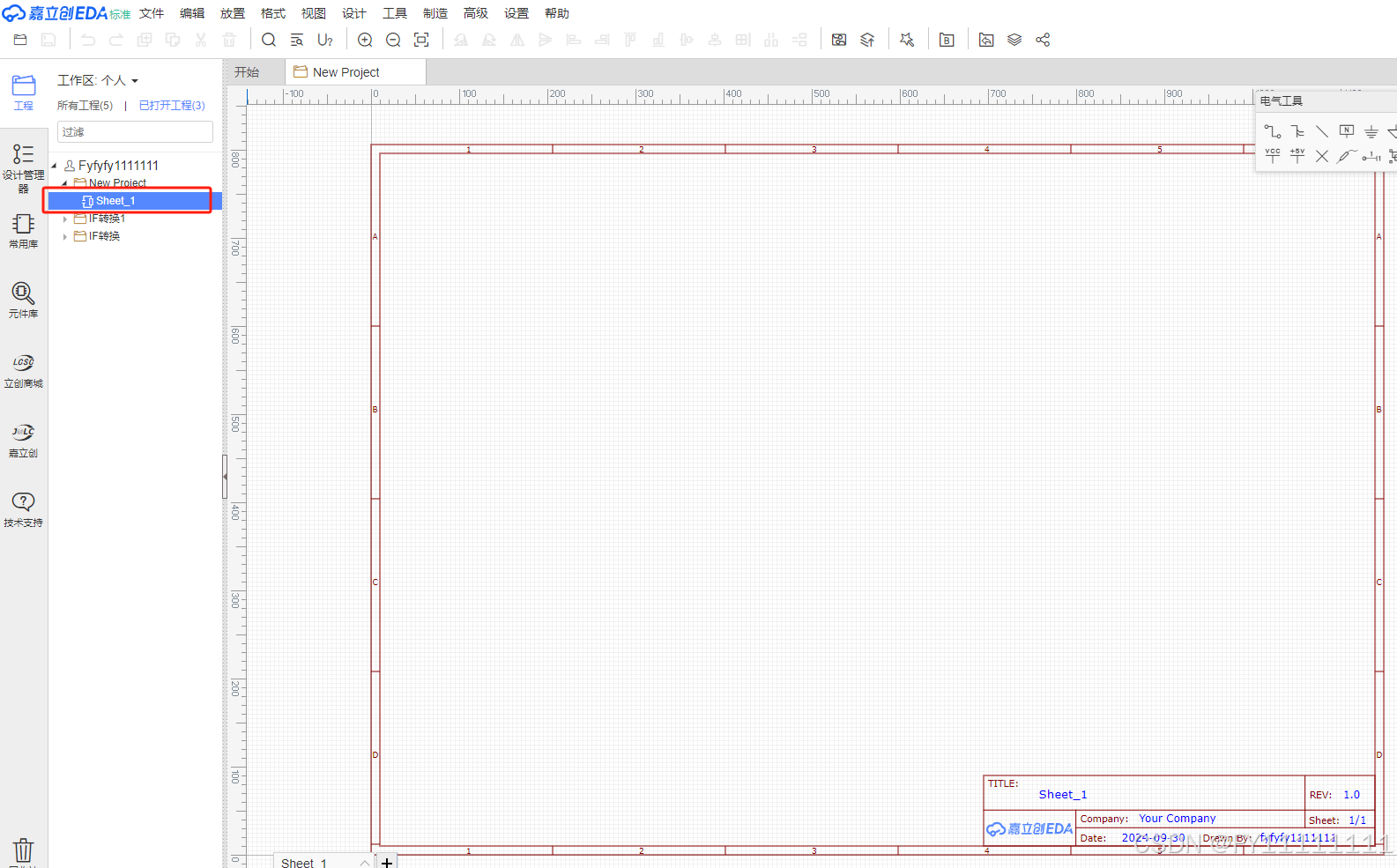

打开刚刚新建的原理图，在工作区绘制电路图。

嘉立创有非常丰富的元件原理图库，基本上所需的元器件都可以在常用库、元件库里边找到，省去了需要自建原理图库的步骤，即使有些元器件在常用库或者元件库里找不到，也可以通过查找相同的封装暂时替代你所需的元器件，只是在最终导出BOM表的时候自己记得修改成自己所需的元件名称就行了。（因为嘉立创可以不用自己去画器件的封装）

步骤三：原理图转PCB

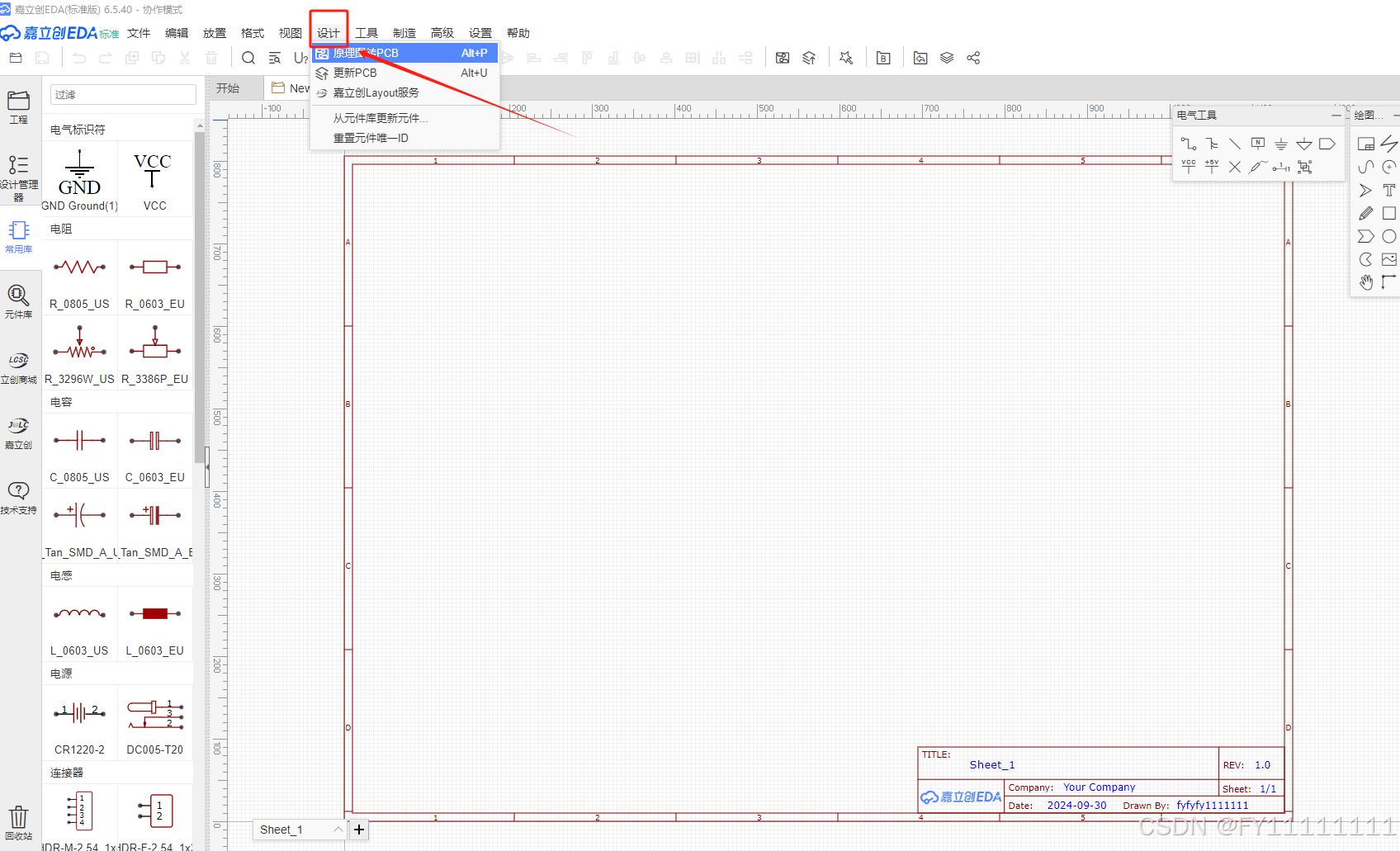

绘制完原理图后，直接在最上方的工具栏里点击设计→原理图转PCB。

步骤四：元件布局，信号布线

原理图导入PCB以后，在PCB界面需要对元器件进行排版布局，将每个器件合理放置在不同的位置（可以按照不同的功能模块进行布局）。接着切换到边框层，绘制板子的边框。然后完成走线。

这一步骤需要注意的地方有：信号线、电源线等走线的宽度，过孔的大小（内径和外径）以及走线的规则（例如走线不能有直角等规则）。

步骤五：泪滴

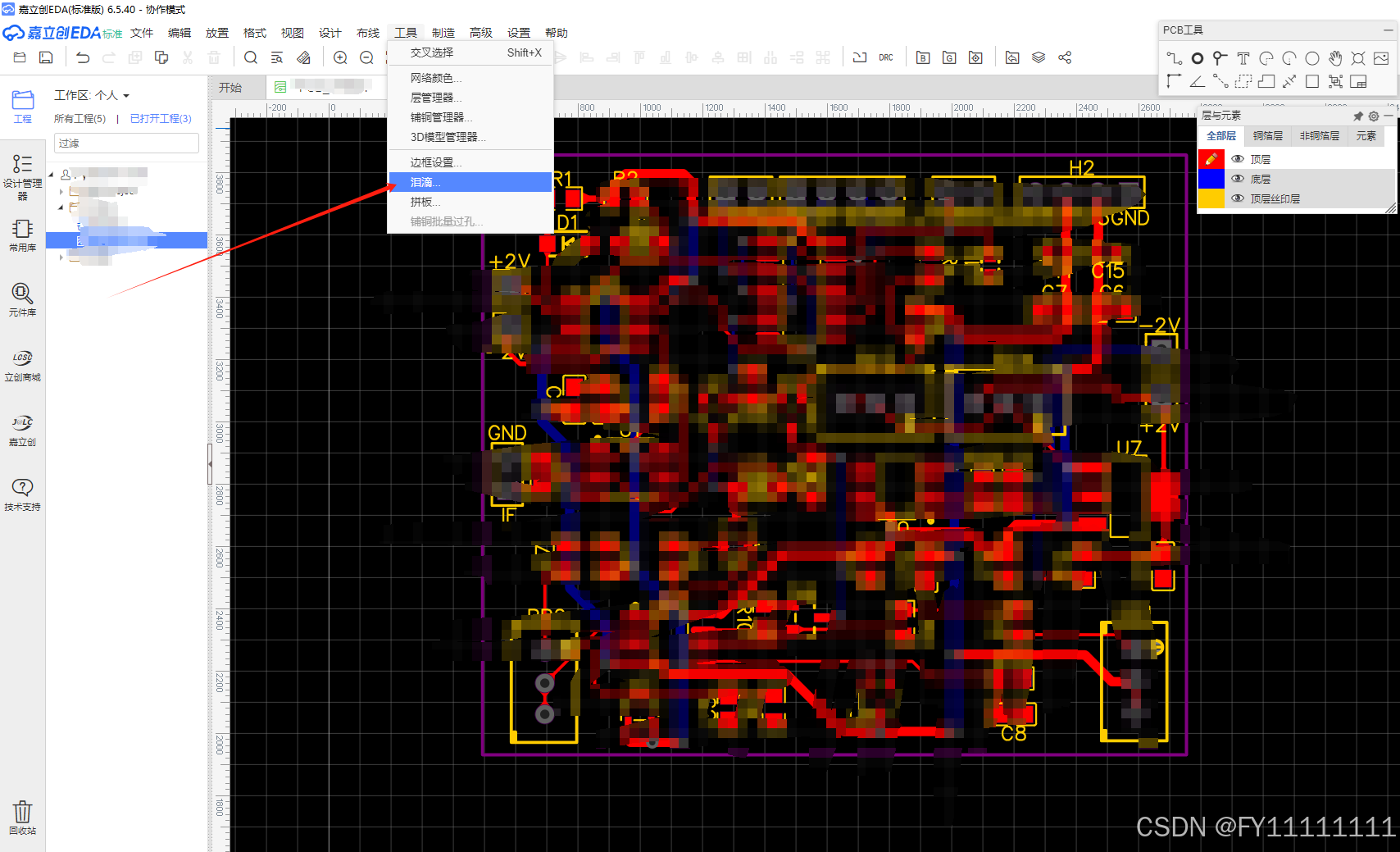

走线完成检查无误之后，在上方的工具栏里选择工具→泪滴。

步骤六：放置定位孔

在这一步，可能需要调整之前画好的边框，直接删掉重新画边框就可以。定位孔一般是板子的四个角各一个，或者如图所示放置两个，具体视情况而定。

步骤七：铺铜

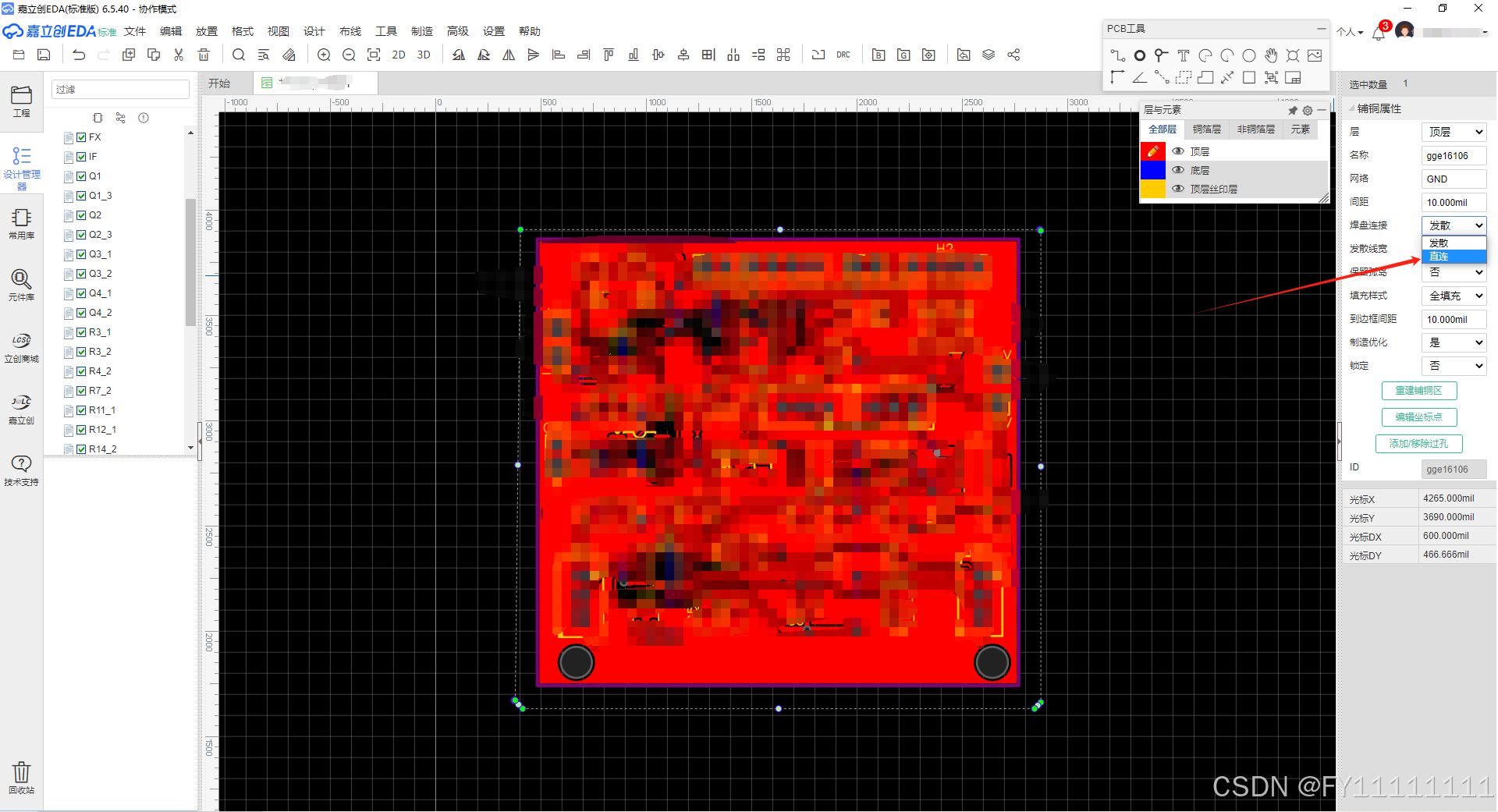

给板子铺完铜之后，点击刚才铺铜时所框选出来的线条，将焊盘连接改为直连。

板子也可以在顶层丝印层或底层丝印层加上一些指示性的标记。完成以上这些大概的步骤后，可以通过3D视图对板子进行预览（点击工具栏里的 视图→3D预览 即可）。

检查无误就可以在嘉立创下单助手里下单打板了。
