Quartus II设计RAM、ROM，在运算器前后端加存储器（含仿真）

目录

一、ROM

1. 设计ROM

2. ROM功能仿真

二、RAM

1. 设计RAM

2. RAM功能仿真

三、超简易CPU（在运算器前后端加存储器）

1. CPU模块图

2. 设计CPU

3. 功能仿真

---

近来有空闲，把前几个学期做的实验上传上来。如有错误的地方欢迎大佬批评指正，有更好的方法也期待您的分享~

---

一、ROM

1. 设计ROM

ROM只能读不能写，因此ROM最原始的就是给一个地址，给一个clock，就输出一个数据。

（1）设定数据

图1 预设数据的hex文件

ROM是只读存储器，事先必须要有数据。新建Memory File存储器文件，也可以选择hex，也可以选择mif，这里我们选择hex。先建立一个数据，32个words，字的宽度为8。将Memory Radix存储单元的进制改为十六进制，方便输入数据，将Address Radix地址进制改为十进制。把事先要存放的数据把它的机器码写到存储单元，保存。

（2）调用宏功能模块的lpm_rom

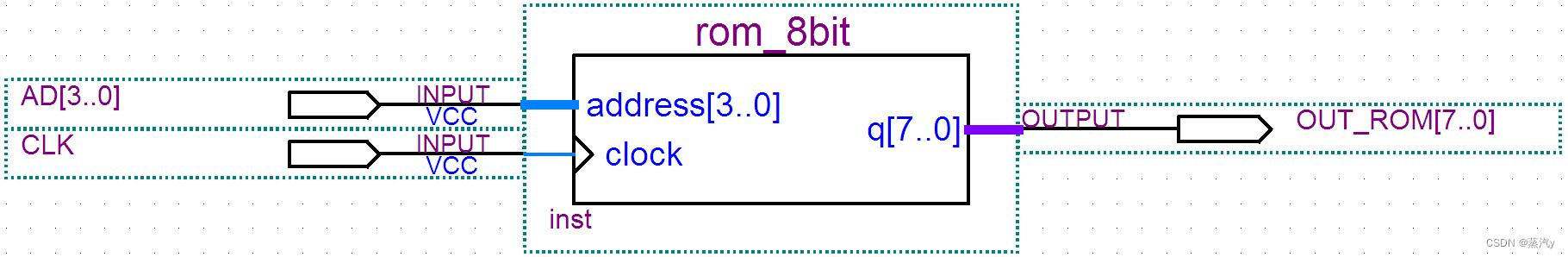

图2 只读存储器ROM电路图

初始设置宽度8bit，存32个字；单时钟；输出端锁存会差一个时钟，选择不锁存；添加（1）中建立的hex文件；连接输入输出。

2. ROM功能仿真

设计AD每15ns换一个地址&
