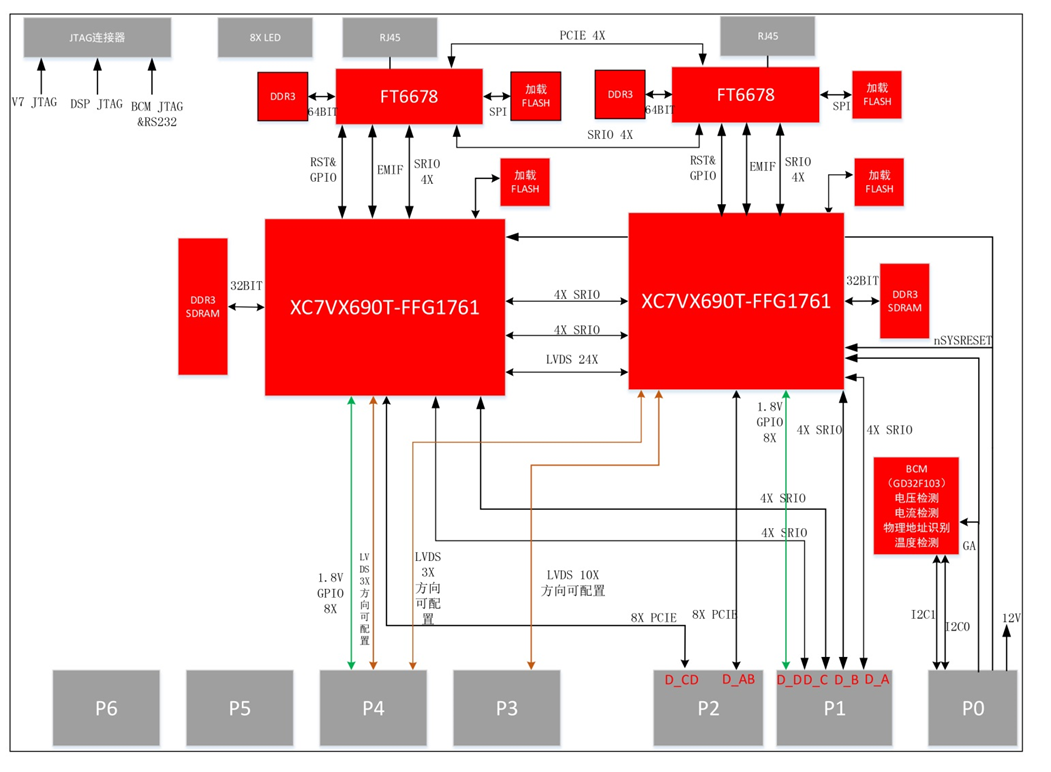

全国产复旦微双V7 690T+双FT6678 6U VPX板卡

外形尺寸

（1）规格：符合OpenVPX标准；

（2）尺寸：6U；

（3）连接器：片式/针式。

DSP处理器采用1片国防科大FT-6678处理器。FT-6678是目前业内处理能力最强大的专用处理器。单片最大处理能力为160 GFLOP，片内最大存储容量为64Mb，且外部接口丰富，有包括RapidI/O、PCIe、I2C、SPI、UART等快慢速接口。单片最大能够外挂8GB DDR3存储器，最高访问速度1.33GHz，访问位宽最大64位。

FPGA选用复旦微V7 690T
