EXTI—外部中断/事件控制器（摘自野火）

EXTI 简介

EXTI（External interrupt/event controller） —外部中断/事件控制器， 管理了控制器的 20

个中断/事件线。每个中断/事件线都对应有一个边沿检测器，可以实现输入信号的上升沿
检测和下降沿的检测。 EXTI 可以实现对每个中断/事件线进行单独配置，可以单独配置为
中断或者事件，以及触发事件的属性。

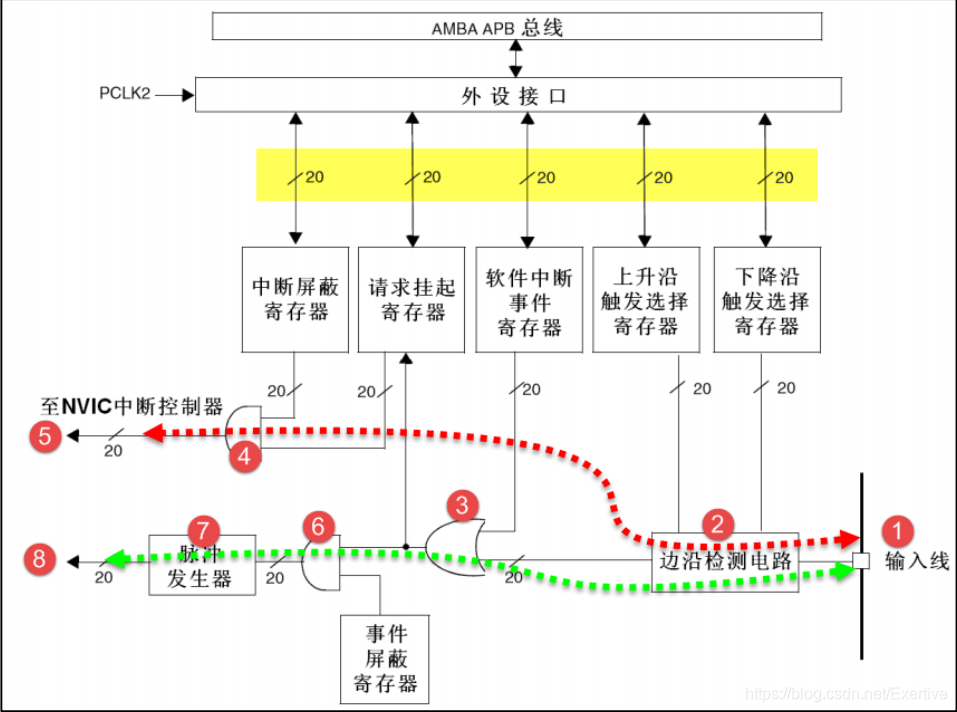

EXTI 功能框图

在这里插入图片描述

EXTI 可分为两大部分功能，一个是产生中断，另一个是产生事件。

EXTI 初始化结构体

typedef struct {
2 uint32_t EXTI_Line; // 中断/事件线
3 EXTIMode_TypeDef EXTI_Mode; // EXTI 模式
4 EXTITrigger_TypeDef EXTI_Trigger; // 触发类型
5 FunctionalState EXTI_LineCmd; // EXTI 使能
6 } EXTI_InitTypeDef;

EXTI_Line： EXTI 中断/事件线选择，可选 EXTI0 至 EXTI19，可参考表 18-1 选择。
EXTI_Mode： EXTI 模式选择，可选为产生中断(EXTI_Mode_Interrupt)或者产生事
件(EXTI_Mode_Event)。
EXTI_Trigger： EXTI 边沿触发事件，可选上升沿触发(EXTI_Trigger_Rising)、下
降沿触发 ( EXTI_Trigger_Falling) 或者上升沿和下降沿都触发
( EXTI_Trigger_Rising_Falling)。
EXTI_LineCmd：控制是否使能 EXTI 线，可选使能 EXTI 线(ENABLE)或禁用
(DISABLE)。
