瞬态分流抑制器（TDS）优势6—低电容特性

在涉及浪涌防护时，传统瞬态电压抑制二极管（TVS）具有成本低廉和应用方便等特点，工程师通常会将其作为热门选择。然而传统TVS存在不可忽视的缺点，从而导致系统设计面临挑战，例如TVS二极管的特性对温度变化敏感、钳位电压特性低效以及封装体积大,导致需要对受保护电路进行过度设计。为了产品在恶劣环境中运行维持更长的使用寿命，因此必须开发更为可靠的浪涌保护解决方案。

湖南静芯突破浪涌控制（SurgeControl）技术，推出瞬态分流抑制器（Transient Diverting Suppressors，简称TDS）产品系列，用来保护电路的静电放电ESD（Electro-Static Discharge）和电气过压EOS（Electrical Over Stress）。TDS与传统TVS二极管的结构以及工作机理不同，其不再基于传统的PN结作为击穿机制与浪涌电流泄放路径。TDS产品系列具有精准且恒定的触发电压、优异的钳位性能、低导通电阻以及稳定的温度特性，可为系统提供更全面和更可靠的保护，避免系统的过度设计。

本文对TDS与传统TVS二极管的电容特性进行对比，说明TDS产品的优势。为了防止不必要的信号失真，保护方案应尽可能对被保护系统不产生影响。一般情况下，保护方案的电容越低，其对信号完整性产生负面影响越小。图1显示了TDS系列与TVS器件在不同工作电压下的电容值。分立式TVS二极管在较低工作电压下可能会引入显著的电容。而TDS引入的电容显著低于传统TVS二极管。低电容有助于减少信号衰减和失真，从而保证数据传输的完整性和一致性。

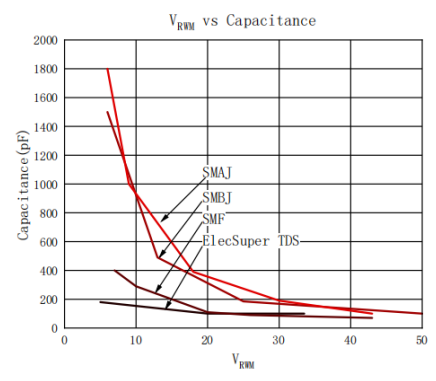

图1 TDS与传统TVS二极管的电容对比图

TDS芯片具有接近理想状况的ESD和EOS保护特性，可以广泛应用于USB/雷电接口、工业机器人、IO-Link接口、工业传感器、IIoT设备、可编程逻辑控制器(PLC)和以太网供电(PoE)等领域，可为系统提供更全面以及更可靠的保护。
