理解轮询仲裁器以及Verilog实现

轮询仲裁器

轮询仲裁的概念

按照固定的轮询顺序对请求进行仲裁，可以认为是一种动态优先级仲裁，一但某一个请求被授权后，其优先级会降为最低。一般来说默认低位请求的初始优先级最高，往左优先级会依次降低。

如下所示：对于priority来说，数值越小优先级越高。

req         grant       priority
0000        0000        4321
0001        0001        4321
0011        0010        3214
1000        1000        2143
1001        0001        4321

实现轮询仲裁的思路

直观理解：记当前优先级最高的bit位是N，那么也就是将grant请求授予req中从第 N bit开始的第一个1。

如果使用onehot描述priority，最高优先级的bit为1，其余为0。那么问题就变成了怎么找到从priority中N对应bit位数开始，往左数的第一个1。

先考虑一个简单的问题，从右往左，怎么找到req中的第一个1。

我们可以想到用减法，因为减法会从低位往高位借位（从右往左），如果req减1，req则会找到第一个1进行借位。那么req中的第一个1就会变成0，第一个1左侧高位是原值，右侧低位全1。

那么如果此时将其取法后与原始值相与，则首先第一个1，由于借位变为0，所以取反相与会变成1，左侧因为减1不变化，所以取反相与会变成0，低位因为本身原值是0,所以相与一定为0。所以我们找到了最低位的1。

举个例子:

req     req - 1     ~(req - 1)
1010    1001        0110

如果这个理解了，那么很好理解怎么找到priority中的最高位1开始的req中的最低位1。

req & (~(req - priority))

但最开始我们是直观理解，找到这个1就是grant了。

但事实上还有点差异，因为如果priority的1是最高位，按照RR的概念，下次grant应该从req的最低位开始。而按照我们现有的做法，会去找req中priority的最高位右侧的1，但req和priority位宽一样，此时按照现有的逻辑，只会grant给1000，显然不是RR概念。

所以我们可以考虑扩展req的位宽，{req,req}，这样当priority为最高位时，此时从最高位往左看{req,req}，正好是req的低位。

double_req = {req,req} & (~({req,req} - priority))

因为我们扩展了位宽，所以在grant时，需要缩回去：与一下就好了

grant = double_req[7:4] | double_req[3:0];

完整Verilog代码

其中 arb_switch就是priority，会根据grant动态切换。

module rra #(
	parameter N = 4
)(
	input 		        clk 	,
	input 		        rst_n	,
	input 	[N-1:0] 	req	,
	output  [N-1:0]		grant
);
	reg [N-1:0] arb_switch;
	wire [2*N-1:0] double_req;

	always @(posedge clk or negedge rst_n) begin
		 if (rst_n == 1'b0) begin
			 arb_switch <= 'd1;
		 end
		 else if (|req) begin
			 arb_switch <= {grant[N-2:0],grant[N-1]};
		 end
	end

	assign double_req = {req,req} & (~({req,req} - arb_switch));

	assign grant = double_req[N-1:0] | double_req[2*N-1:N];


endmodule

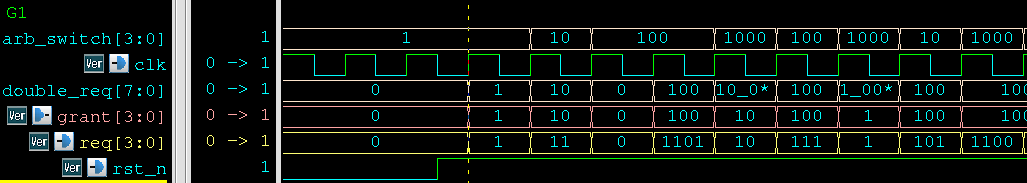

仿真结果
