USB3.0接口转换高性能图像传感和数据采集方案

在工业检测、医疗成像与科研仪器等领域，高速、稳定的数据传输是核心需求。USB3.0接口以其5Gbps的超高带宽，显著超越了USB2.0的性能局限，成为连接前端设备与计算单元的优选。结合Type-C接口的普及与其强大的供电能力（PD），USB3.0接口转换方案能够同时实现高速通信与大功率传输，为各类高性能图像传感与数据采集应用提供了坚实可靠的连接基础。

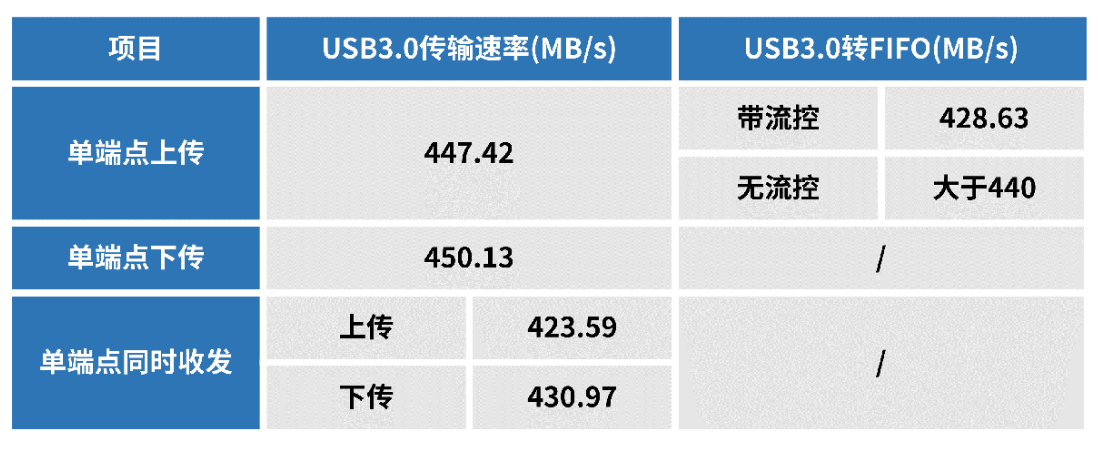

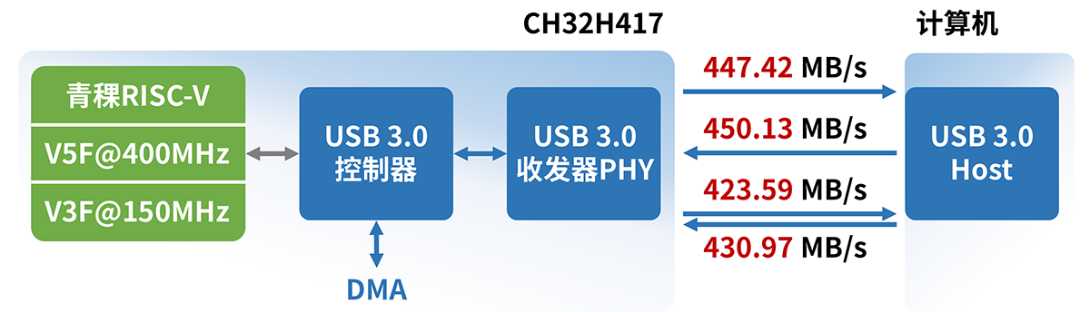

英尚的图像传感和数据采集方案采用沁恒微电子推出的青稞RISC-V双核MCU芯片CH32H417作为核心控制器。该USB3.0接口转换芯片创新性地集成自研USB3.0技术，通过收发器、控制器与处理器的全链路协同优化，实现了接近理论极限的传输效能。实测显示，其USB3.0单端点批量传输速度可稳定在450MB/s左右，上传与下传性能均显著优于市面常见方案。即使在多事务并行的复杂场景下，平均速度仍能保持在420MB/s以上，为实时性要求极高的应用扫清了带宽障碍。

CH32H417不仅具备强大的处理能力（大核400MHz，小核150MHz），更集成了FIFO并口、DVP、SDMMC等多种高速接口，并支持高达240W的Type-C PD协议。这种高度集成的特性，使其能够灵活支撑多形态的USB3.0接口转换需求，轻松桥接各类传感器、处理器与存储设备。

USB3.0接口转换应用场景
1、高速FIFO并口桥接

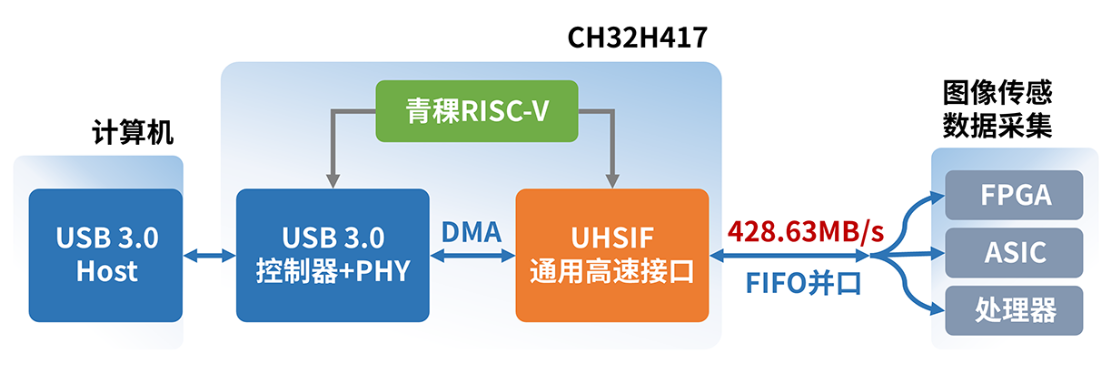

USB3.0接口转换芯片内置的通用高速接口（UHSIF）可灵活配置为主/从FIFO并口，时钟频率高达125MHz。通过8/16/32位可调数据宽度，它能轻松对接FPGA、ASIC或其他主控芯片，实现最高500MB/s的传输带宽。在实际的USB3.0接口转换应用中，从FIFO并口到USB3.0的数据流传输平均速度可稳定在430MB/s以上，非常适用于高清工业相机、光谱仪及高速数据采集卡等设备。

2、直连图像传感器

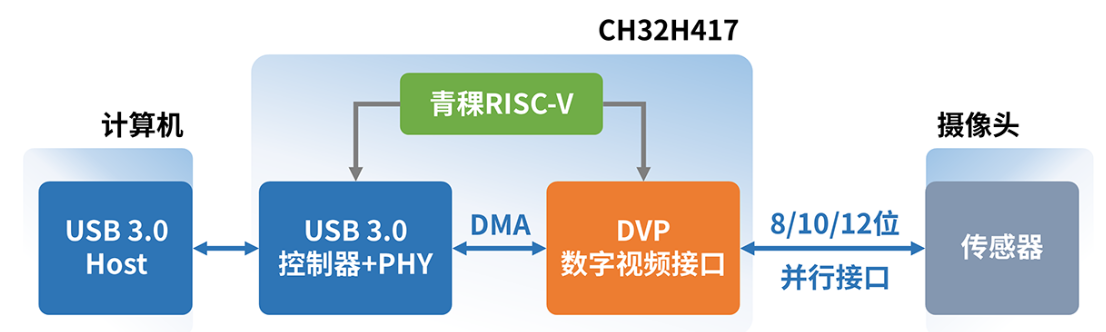

除了桥接主控，USB3.0接口转换芯片CH32H417还提供了专用的DVP（数字视频并行）接口，能够直接连接CMOS等图像传感器。这省去了中间转换环节，可构建结构简洁、性价比高的USB3.0高清摄像头解决方案，满足机器视觉、医疗内窥镜等领域的实时图像采集与传输需求。

3、加密存储与扩展
针对数据安全敏感的应用，USB3.0接口转换芯片内置了硬件加密引擎（ECDC），支持AES、SM4等国密与国际标准算法。结合其高性能的SDMMC控制器，可开发USB3.0高速加密U盘或读卡器，在提供超高速存储扩展的同时，确保数据存储与传输的安全可靠。

围绕USB3.0应用，除USB3.0 MCU，英尚还提供USB3.2 Gen1超高速HUB芯片CH634和隔离延长芯片等产品，为高端互连互通应用提供高效率、高灵活性的解决方案。
