芯片概述与技术特性

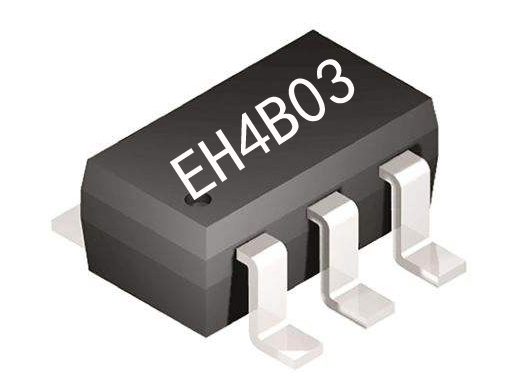

EH4B03-B118是一款专为工业环境设计的微型定时器芯片，采用SOT23-6超小型封装，在紧凑的空间内实现了精准的定时控制功能。该芯片以其卓越的可靠性、超低功耗特性以及宽泛的工作温度范围(-40°C至+85°C)，成为工业自动化设备、手持仪器仪表以及户外电子产品的理想选择。

在电气参数方面，EH4B03-B118展现出优异的性能表现：工作电压范围覆盖2.4V至5V，适应多种供电环境；静态电流仅为5μA，大幅降低系统待机功耗；工作电流3.4mA，确保运行时的高效能耗比。芯片提供两路互补输出(OUTH高电平输出和OUTL低电平输出)，每路驱动能力达14mA(低电平输出)和6mA(高电平输出)，可直接驱动小型继电器或LED指示灯等负载。

功能原理与操作逻辑

EH4B03-B118采用简洁直观的双按键控制设计，通过KEY1和KEY2分别触发不同的定时时长。芯片上电初始状态为休眠模式，此时OUTH保持低电平，OUTL保持高电平，几乎不消耗电能。这种设计特别适合电池供电的便携式设备，可显著延长产品续航时间。

操作逻辑清晰明了：短按KEY1启动30秒定时周期，短按KEY2则启动15秒定时周期。定时启动后，OUTH立即跳变为高电平，OUTL同步变为低电平，这种互补输出设计为控制系统提供了灵活的接口选项。定时周期结束时，输出信号自动翻转恢复初始状态。若需中途停止定时，再次触发按键即可立即终止当前定时周期，输出信号同步翻转。

值得一提的是，该芯片内部集成了高精度振荡电路，无需外部晶振或RC元件即可实现精准的定时控制，不仅简化了外围电路设计，还提高了系统可靠性。定时精度在工业级温度范围内保持稳定，不受环境温度波动影响。

典型应用电路设计

在实际应用中，EH4B03-B118的连接极为简便。图1展示了典型的应用电路连接方式：VDD引脚接2.4-5V电源正极，GND接电源负极；KEY1和KEY2引脚分别通过轻触开关接地，开关另一端接10kΩ上拉电阻至VDD；OUTH和OUTL可直接驱动负载或连接至MCU的IO口。

```
[典型应用电路示意图]
VDD ---+---+--- 10kΩ --- KEY1
| |
| +--- 10kΩ --- KEY2
|
EH4B03-B118
|
GND ---+
```

对于需要驱动较大负载的应用场景，建议在输出端增加晶体管或MOSFET进行电流放大。例如，OUTH可连接至NPN晶体管的基极，通过晶体管控制继电器线圈；OUTL则可驱动PNP晶体管实现反向控制逻辑。这种设计既保护了芯片输出端口，又扩展了驱动能力。

工业环境适应性设计

EH4B03-B118的工业级特性体现在多个方面：首先，芯片采用特殊的ESD防护设计，所有引脚均能承受2000V人体模型静电放电，满足工业环境对静电敏感器件的严苛要求；其次，宽工作温度范围(-40°C至+85°C)确保设备在极端环境下仍能可靠工作；此外，芯片内部集成了电源反接保护电路，可承受最高50mA的反向电流冲击。

在抗干扰性能方面，该芯片表现出色：电源引脚建议并联0.1μF陶瓷电容进行高频去耦，同时增加10μF钽电容滤除低频噪声；长距离信号传输时，KEY1和KEY2信号线应采用双绞线或屏蔽线，必要时可串联100Ω电阻抑制高频振荡。这些措施能有效提升系统在强电磁干扰工业环境中的稳定性。

## 低功耗优化策略

EH4B03-B118的超低功耗特性使其在电池供电设备中表现尤为突出。实测数据显示，在3V供电条件下，静态电流仅为5μA，这意味着即使使用小型CR2032纽扣电池(容量约220mAh)，芯片待机时间也可超过5年。工作状态下，3.4mA的工作电流对于大多数应用场景也完全可接受。

为进一步优化功耗，设计者可采用以下策略：1)在不需要频繁操作的场合，选用高值上拉电阻(如100kΩ)降低按键检测电流；2)当OUTH/OUTL驱动LED时，串联较大阻值限流电阻(如10kΩ)使工作电流降至0.3mA以下；3)在系统层面，可通过主控制器在空闲时段切断EH4B03-B118的供电，实现零功耗待机。

## 故障诊断与维护指南

尽管EH4B03-B118具有极高的可靠性，但在复杂工业环境中仍可能遇到各种异常情况。常见问题及解决方案包括：

1. **按键无响应**：首先检查KEY1/KEY2引脚上拉电阻是否正常，然后测量按键接触电阻(应小于100Ω)，最后确认芯片供电电压是否在2.4-5V范围内。

2. **输出信号异常**：若OUTH/OUTL电平不符合预期，先检查负载电流是否超出芯片驱动能力(最大50mA)，再确认输出端是否有短路或对地/电源漏电情况。

3. **定时精度偏差**：通常由电源噪声引起，建议在VDD-GND间并联10μF电解电容和0.1μF陶瓷电容组合；若偏差固定，可能是芯片内部振荡器校准问题，需更换芯片。

4. **高温环境下复位**：检查环境温度是否超过85°C限值，必要时增加散热措施或选用更高规格型号。

定期维护建议：每季度检查一次按键接触可靠性；每年测量一次静态电流，异常增大可能预示芯片老化；每两年检查一次定时精度，偏差超过±5%应考虑更换芯片。

市场应用前景与衍生型号

EH4B03-B118凭借其优异的性能价格比，已在多个领域获得广泛应用：工业自动化中的设备延时控制、安防系统的布防延时、医疗设备的定时操作、智能家居的节能控制等。针对特殊需求，厂商还推出了多种衍生型号：

- EH4B03-B119：定时范围扩展版(1-60秒可调)
- EH4B03-C118：汽车级温度版本(-40°C至+125°C)
- EH4B03-D118：双通道独立控制型号
- EH4B03-E118：带PWM调光功能的LED驱动专用版

随着物联网和智能硬件的发展，这类高集成度定时芯片的需求将持续增长。未来版本有望集成无线控制接口和更灵活的定时编程功能，进一步拓展应用边界。
‍

‍
