压敏电阻的特性与应用

1、压敏电阻

中文名：压敏电阻

英文名：VDR（Voltage Dependent Resistor）、Varistor

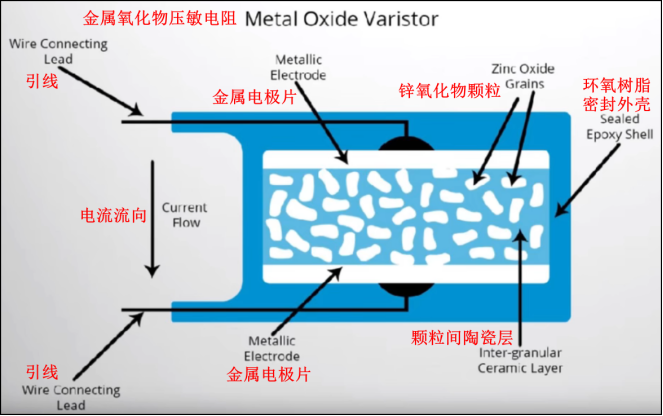

压敏的阈值电压与内部锌氧化物颗粒的浓度有关；

压敏电阻的阻值取决于所加的电压：

• 在阈值电压以下，压敏电阻的阻值很高，相当于开路；
• 超过阈值电压后，压敏电阻的阻值大大降低，吸收瞬间的能量；

---

2、压敏电阻的伏安特性曲线

碳化硅压敏电阻：（现已基本淘汰）

• 超过阈值电压后动作慢，不能很好的保护电路；
• 漏电流大，在电路正常工作时的功耗也大；

氧化锌压敏电阻：（常见）

• 动作迅速；
• 正常时漏电流低；

压敏电阻缺点：

不能长时间受到高电压大电流的冲击；（压敏电阻与保险丝配合）

受到冲击后寿命会缩短；

---

3、先压敏电阻，后保险丝

因为观察到压敏电阻和保险丝的顺序，两种电路都有见过，所以在此分析一下。

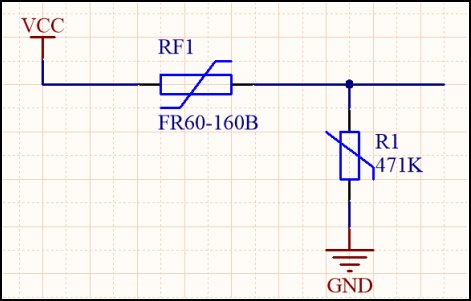

3.1、如果先保险丝

VCC有高压进来，比如雷击，使得压敏电阻变为低阻态，承受大电流，保险丝在此干路上也需要承受大电流的冲击，可能会烧掉。

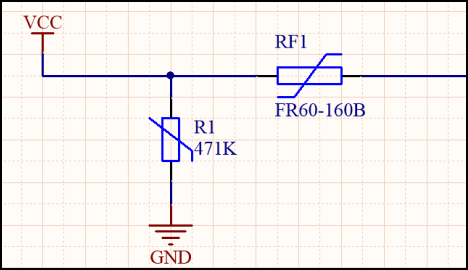

3.2、先压敏电阻，后保险丝

VCC有高压进来，使得压敏电阻变为低阻态，承受大电流，吸收了瞬间的冲击，但是保险丝中没有大电流，保险丝不被烧掉，后续电路继续工作。
