UDS 0x29：重新定义汽车网络安全的新一代诊断服务

1.概述

随着汽车功能的不断增多，被攻击的风险也逐步提高，例如在文章CAN(FD)渗透测试指南中提到的模糊攻击、重放攻击，这也使汽车信息安全越来越被重视，如何保证汽车的信息安全成为了迫切的需求，本文主要介绍UDS 0x29服务，通过此服务可降低被攻击的风险。0x29服务，即 Authentication（身份验证）服务，在ISO 14229-1-2020版本中为应对网联汽车日益增加的安全风险而新增服务。在0x29服务之前更多使用的是0x27服务，通常基于预共享密钥或算法（如种子-密钥机制），安全性较低，易受重放攻击。而0x29服务提供更强大的身份认证（如双向认证），支持加密通信和防篡改，支持现代加密算法（如AES、SHA、TLS），可防范中间人攻击、重放攻击等。与0x27服务相比，0x29服务应用场景更加广泛，例如车联网（V2X）安全通信、自动驾驶系统或高价值数据访问、满足WP.29等法规要求的网络安全合规。

2.相关背景介绍

• 对称加密：通信双方加密和解密使用相同的密钥。
• 非对称加密：通信双方各有一对密钥，分为公钥和私钥，公钥可以公开分享，用于加密数据或验证签名；私钥必须严格保密，用于解密数据或创建签名。
• PKI（公钥基础设施）是一套基于非对称加密的安全框架。
• X.509是PKI（公钥基础设施）的标准格式，一个X.509 证书通常包含以下关键信息：版本号、序列号、签名算法、颁发者、有效期、主体、公钥信息、CA签名等。

3.0x29服务介绍

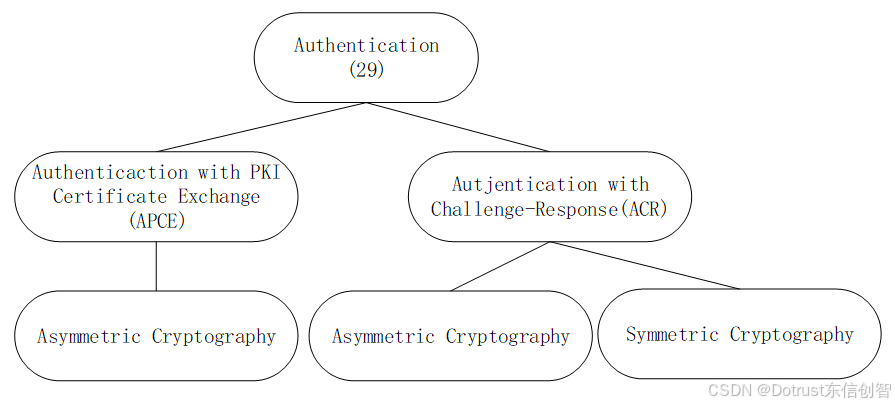

0x29服务有两种模式：一种是基于非对称加密的 PKI 证书交换，简称APCE；另外一种是基于带有软件认证令牌的非对称加密或对称加密的不带PKI证书的请求-响应过程，简称ACR。两种模式如下图所示：

3.1 APCE认证过程

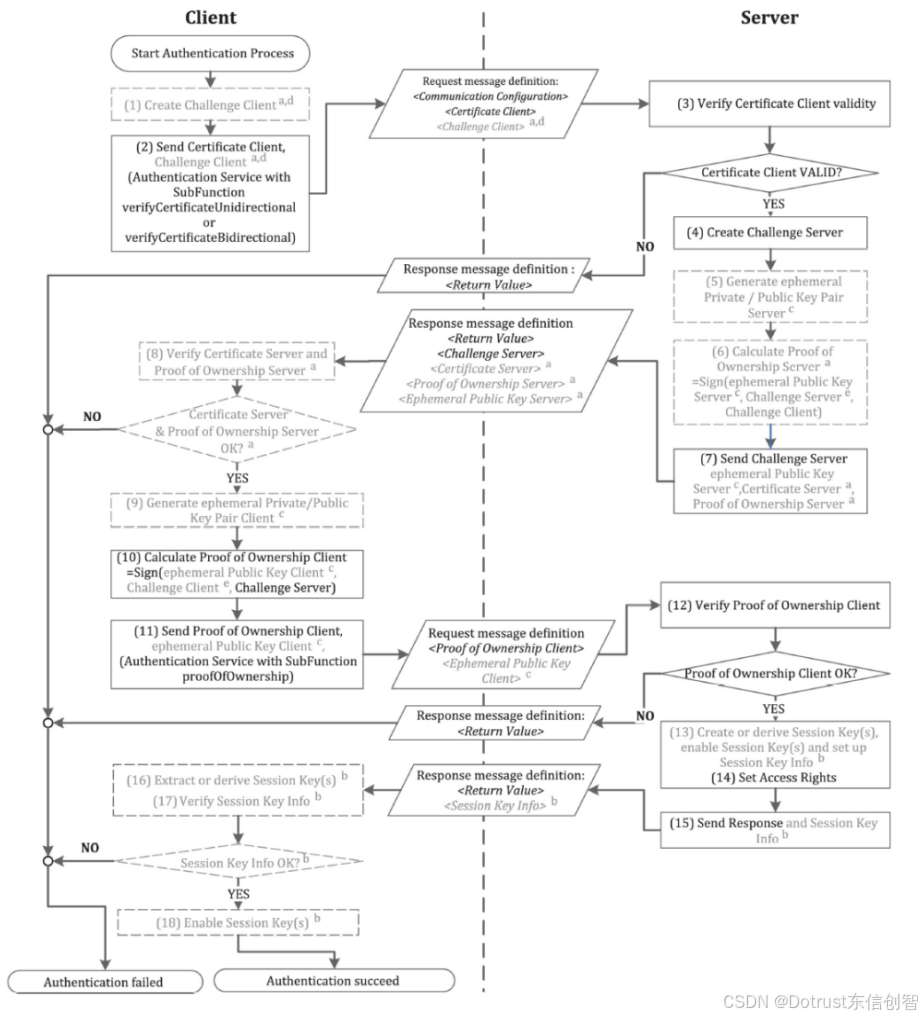

下图是APCE认证流程图，图中包含双向认证和单向认证两种方式。

3.1.1 双向认证过程

1. 客户端创建Challenge，将Challenge和证书发送给服务器端；
2. 服务器端验证客户端证书是否有效，若有效则创建Challenge，使用客户端发送的Challenge计算所有权证明（Proof Of Ownership Server），将Challenge、服务器端证书、Proof Of Ownership Server发送给客户端；
3. 客户端验证服务器端证书和所有权证明（Proof Of Ownership Server）是否有效，若有效则客户端使用服务器端的Challenge计算所有权证明（Proof Of Ownership Client）并将其发送给服务器端。
4. 服务器端验证所有权证明（Proof Of Ownership Client）是否有效。

3.1.2 单向认证过程

1. 客户端将证书发送给服务器端。
2. 服务器端验证客户端证书是否有效，若有效则服务器端创建Challenge，发送给客户端。
3. 客户端使用服务器端的Challenge计算所有权证明（Proof Of Ownership Client）并发送给服务器端。
4. 服务器端验证所有权证明（Proof Of Ownership Client）是否有效。

Challenge建议基于 ISO/IEC 9798-3 生成，必须具有高度的随机性和不可预测性，攻击者无法猜测或预测其值。

3.2 ACR认证过程

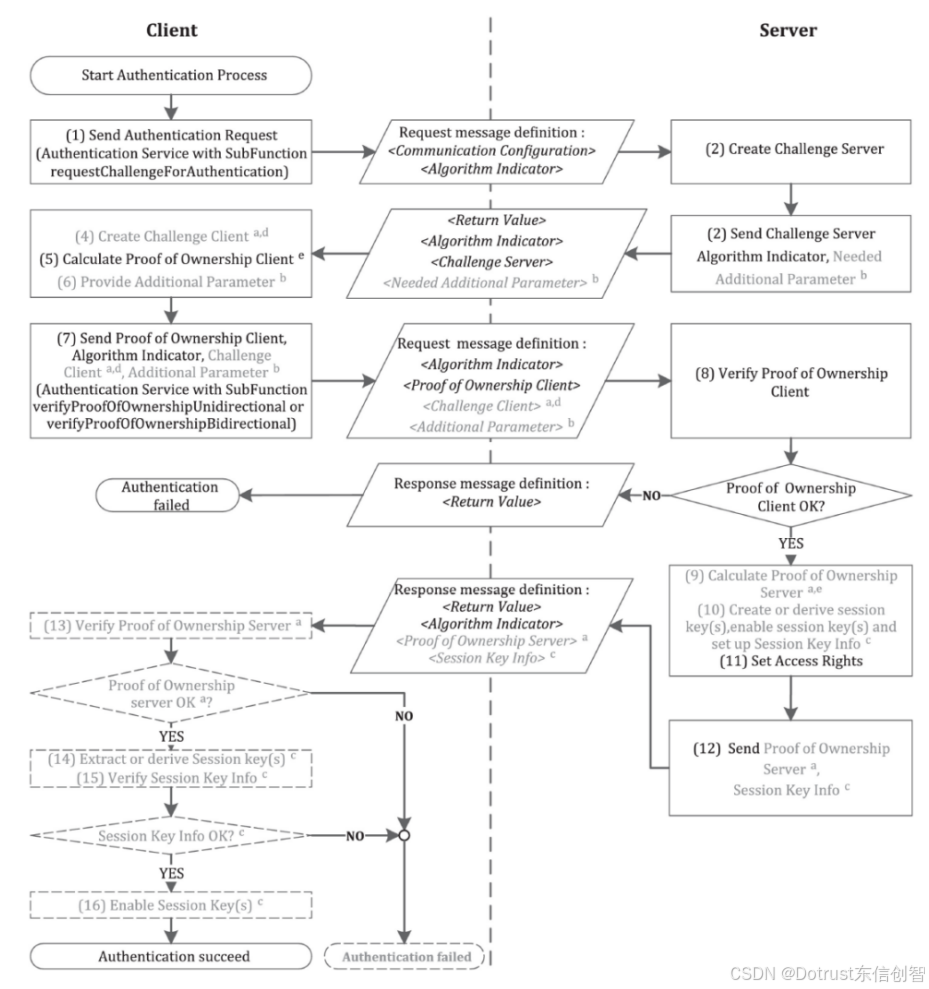

下图是ACR认证流程图，图中包含双向认证和单向认证两种方式。

3.2.1 双向认证过程

1.客户端向服务器端请求认证；

2.服务器端创建Challenge并发送到客户端；

3.客户端创建Challenge,并计算所有权证明（ProofOfOwnershipClient）发送到服务器端；

4.服务器端验证客户端的所有权证明（ProofOfOwnershipClient）是否有效。

3.2.2 单向认证过程

1.客户端向服务器端请求认证；

2.服务器端创建Challenge并发送到客户端；

3.客户端计算所有权证明（ProofOfOwnershipClient）发送到服务器端；

4.服务器端验证客户端的所有权证明（ProofOfOwnershipClient）是否有效。

以上是0x29服务的两种认证方式，目前APCE是行业里面的主流方式。

4.0x29在CANoe中的实现

接下来以CANoe18中的CANoe demo工程为例，介绍0x29在CANoe中的实现。

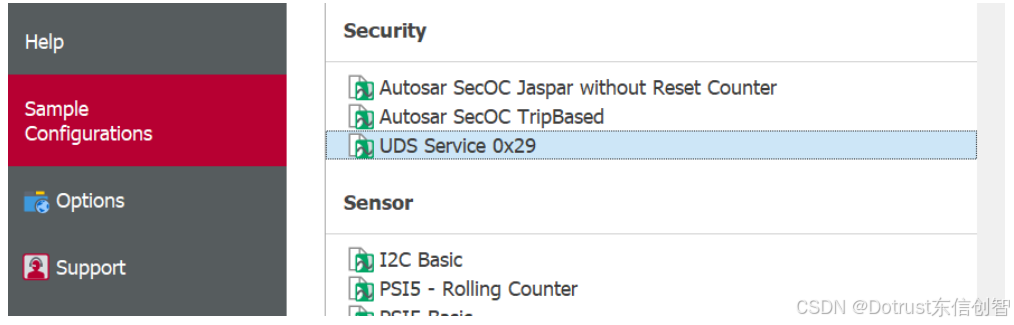

首先在SampleConfigurations中打开UDS Service 0x29工程，如下图所示：

在Simulation模块下打开SecurityConfiguration，加载的证书Demo UDS 0x29，如下图所示：

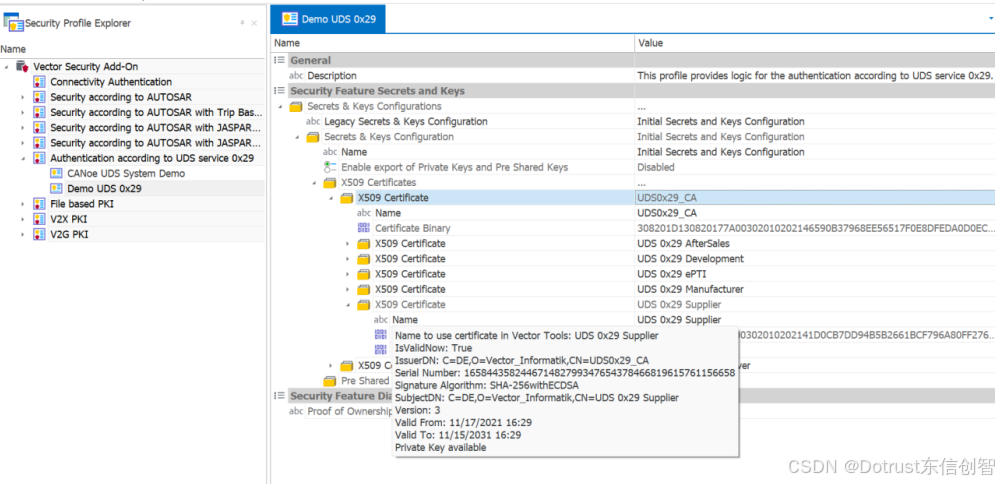

点击Open Security Manager 打开证书，如下图所示，可以看到证书Demo UDS 0x29的具体内容，包含证书名称、证书是否有效、签发者信息（包含国家代码、组织或公司名称、服务器名称）、证书序列号、签名算法、主体信息（包含国家代码、组织或公司名称、服务器名称）、证书版本、有效期开始时间、有效期结束时间、私钥由证书持有者严格保密。

Panel面板如下图所示，在Task to execute中选择认证方式：单向认证/双向认证。

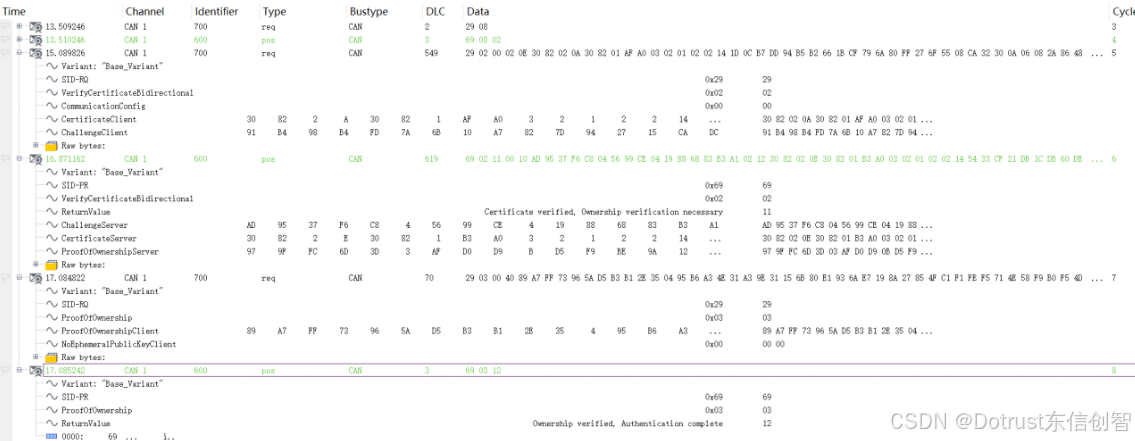

APCE双向认证过程仿真报文如下图所示，从报文中可以看出客户端发送0x29 0x02,包含CommutificationConfig、CertificateClient(客户端证书)、ChallengeClient(客户端Challenge)三个参数，服务器端认证证书成功后发送肯定响应0x69 0x02,响应内容包含ChallengeServer(服务器端Challenge)、CerficateServer(服务器端证书)、ProofOfOwnershipServer(服务器端所有权证明)参数，客户端发送0x29 0x03，包含ProofOfOwnershipClient(客户端所有权证明)，服务器端认证客户端所有权证明成功，发送肯定响应0x69 0x03。

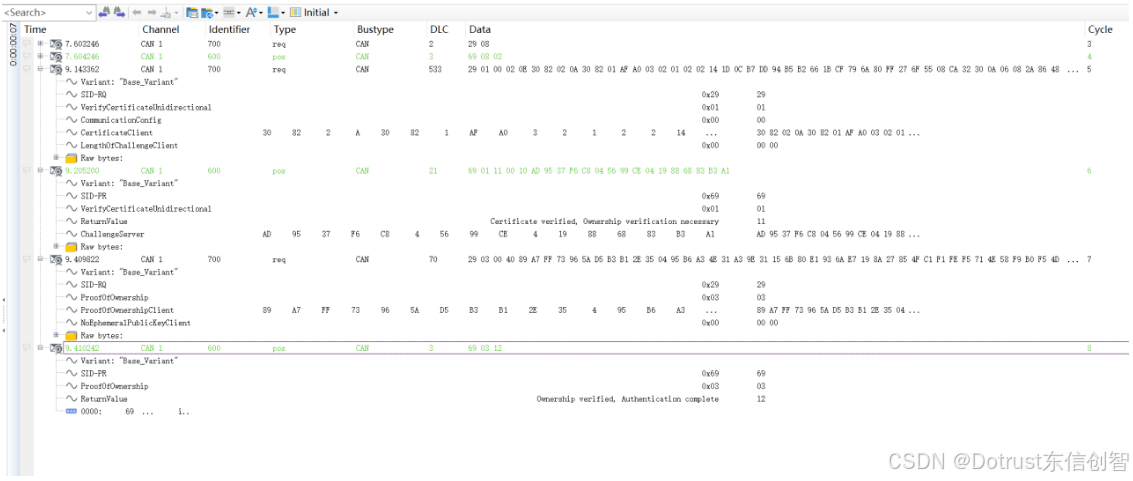

APCE单向认证过程仿真报文如下图所示：从报文中可以看出客户端发送0x29 0x01,包含CommutificationConfig、CertificateClient(客户端证书)两个参数，服务器端认证证书成功后发送肯定响应0x69 0x01,响应内容包含ChallengeServer(服务器端Challenge)，客户端发送0x29 0x03，包含ProofOfOwnershipClient(客户端所有权证明)，服务器端认证客户端所有权证明成功，发送肯定响应0x69 0x03。

5.结语

通过上述介绍能够确认0x29服务可以实现双向认证，降低被攻击的风险，提高了车载网络安全性能，相信0x29服务日后会被广泛应用。东信创智在UDS诊断和Bootloader中可以实现0x29服务开发，帮助客户完成定制化开发，期待进一步沟通交流、共享合作的机会。
