随着全球化进程的推进，中国新能源车企正加速推动车型出海。然而，不同国家和地区对电动汽车及其充电系统的标准和法规存在较大差异。EVCC（Electric Vehicle Communication Controller）是电动汽车端的通信控制器，负责与充电桩（SECC）交换信息，实现充电启动、功率协商、状态监控和安全认证。它相当于电动车的“充电大脑”，控制整个充电过程。

为了确保产品能够顺利进入海外市场，对EVCC进行符合当地标准的测试成为了重中之重。当前测试依赖实车，受限于整车环境以及枪桩资源的稀缺，存在测试覆盖度低、检出率低、效率低等问题，无法满足海外一致性测试和功能测试。东信创智助力汽车EVCC自动化测试，提供测试解决方案，以满足产品需求。

一、测试需求

搭建一套完整的EVCC充电测试仿真系统，可用于欧标充电协议ISO 15118-4/5/20 & DIN 70121的仿真测试。提供测试系统相关的定制开发服务，包括但不限于：硬件端口控制、测试用例开发、测试脚本开发等，满足EVCC充电功能协议一致性的测试需求，实现EVCC开发测试过程中测试用例的快速开发与调试。完成所有设备的端口通路调试以及测试系统集成调试，保证测试系统正常运行。

二、解决方案

为了满足EVCC自动化测试的需求，东信创智为客户量身定制了一套高效的EVCC测试解决方案，涵盖从仿真到测试结果分析的完整流程。

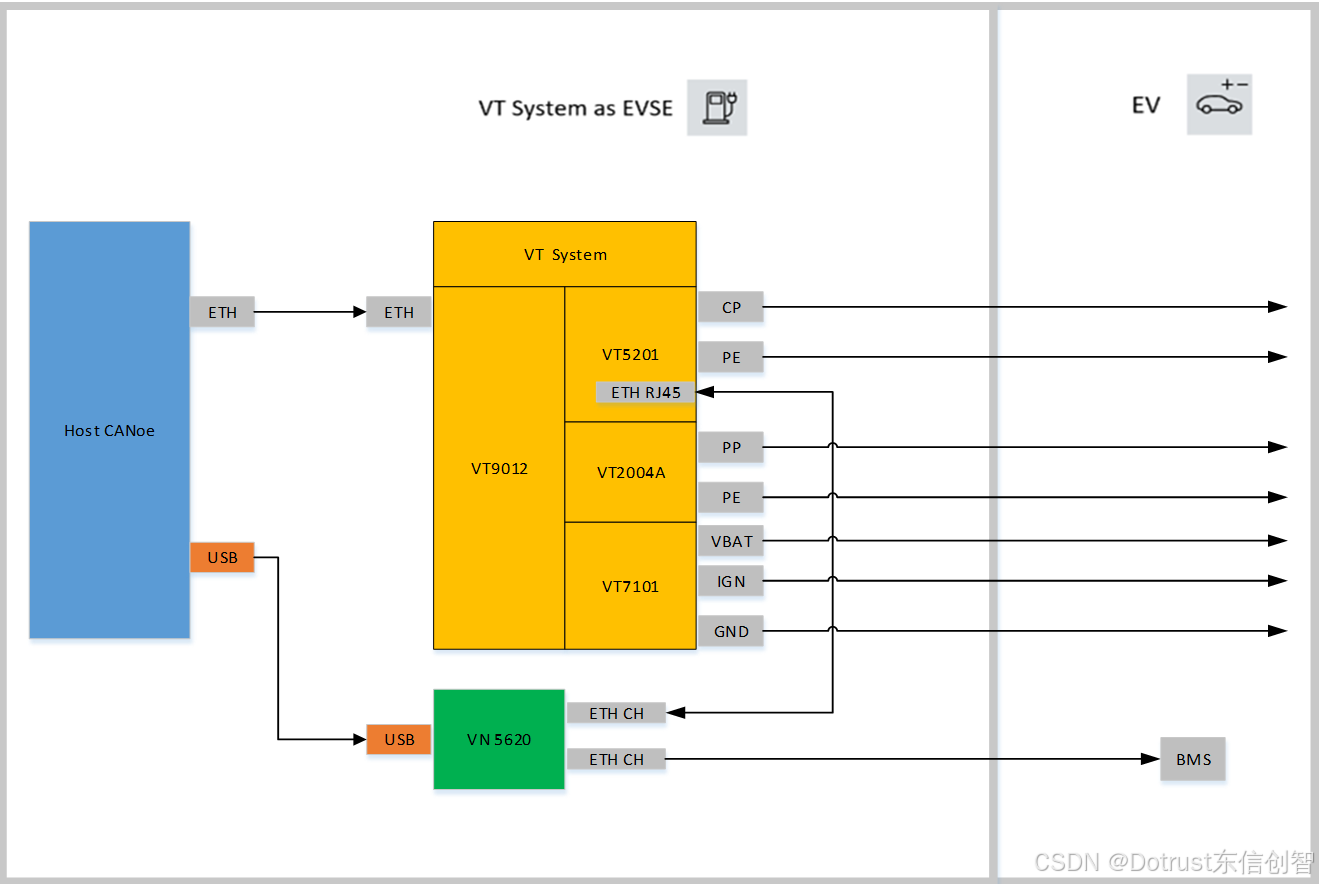

图1 测试系统总体架构图

1.核心组件

CANoe基础环境
1. 最低版本：CANoe 17.0 SP3
2. 必选功能模块
  1. Option.SmartCharging：支持ISO 15118-2/-20、DIN 70121等充电协议仿真与测试；
  2. Option.Ethernet：支持以太网通信分析及PLC数据解析。
测试用例开发工具
1. vTESTstudio 8.0 SP3或更高：用于编辑、修改测试用例，支持CAPL/Python脚本集成。
电力线通信（PLC）硬件
1. VT系统板卡
  1. VT5201（集成QCA芯片，固件版本≥ 1.2.5）；
  2. VT2004A：专用于接近检测（Proximity Pilot）测试（DIN 70122标准要求）。
2. 以太网通信接口
  1. 推荐型号：VN5620 高性能多通道接口卡，支持实时以太网&BMS数据捕获与注入。
测试软件包
1. The CANoe Test Package EV - CCS (CTP)：提供符合DIN 70122、ISO 15118-4、ISO 15118-5标准的合规性测试，以及ISO 15118-20消息集的基础测试用例。

2.测试内容

ISO 15118-2 & DIN 70121 V2GTP 测试：V2GTP 头信息一致性测试、无效payloadLength测试、无效payloadType测试、无效protocolVersion测试、无效invProtocolVersion等；
ISO 15118-2 & DIN 70121 SDP 报文测试：Security和TransportProtocol一致性测试、SDP重发次数测试、异步发送SDP响应测试等；
ISO 15118-2 & DIN 70121 V2G 应用层信息测试：应用层响应代码测试、CP 状态转换测试等。

图2 测试用例示例

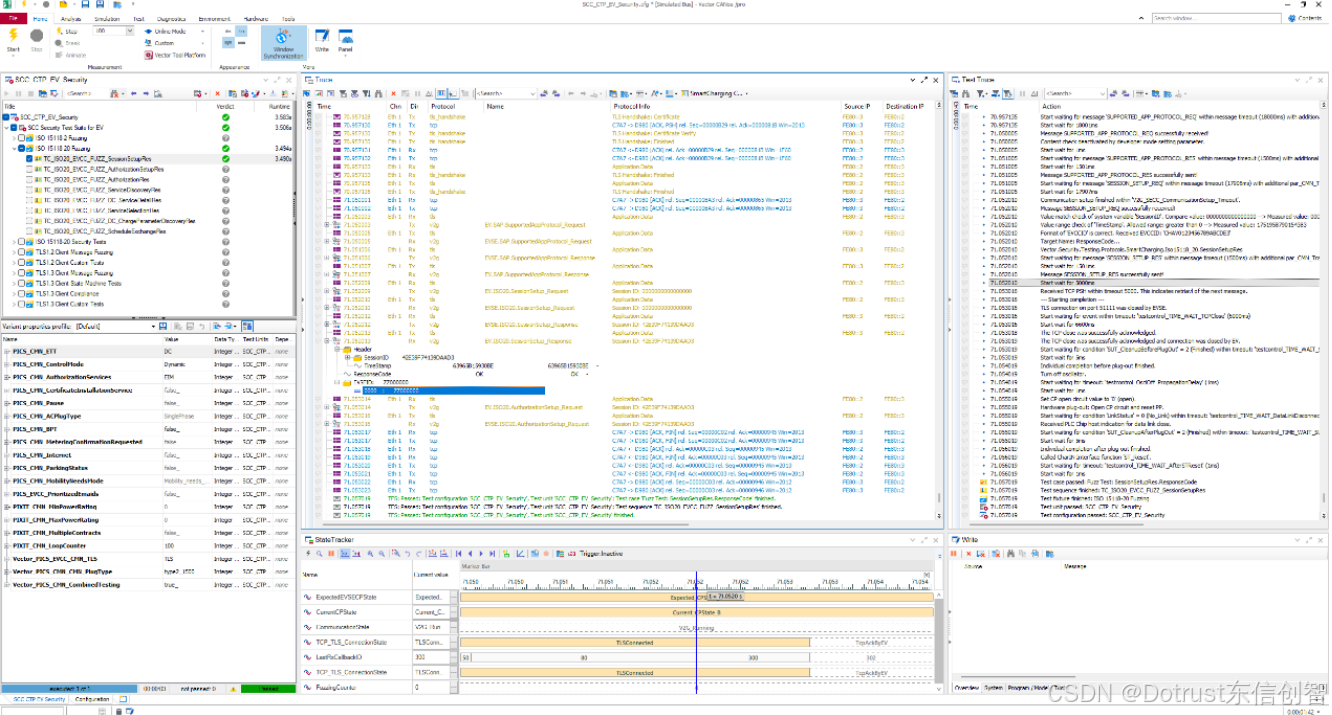

图3 测试界面示例

三、测试系统成果

提升EVCC系统稳定性：通过自动化测试，能够确保EVCC在不同充电环境下的稳定运行，提升用户充电过程中的安全性与可靠性；
加快市场响应速度：大幅度缩短了测试周期，加速了车厂对EVCC系统性能优化的响应速度，巩固了其在智能汽车行业的技术领先地位；
降低测试成本：东信创智推出的EVCC自动化测试方案，全面优化了通信控制器性能验证流程，大幅缩减了时间和人力成本；
全面覆盖特殊工况：通过模拟测试过程中的故障反馈，确保了EVCC系统在各种极端环境下的稳定性和兼容性。

四、结语

尽管汽车EVCC测试之路充满挑战，东信创智将持续探索最前沿测试技术，为客户提供更多卓越的解决方案。

东信创智作为汽车电子测试领域的领先者，我们始终以客户需求为导向，提供高效、可靠的测试解决方案，助力客户在智能汽车时代保持竞争优势。

如果您对我们的EVCC自动化测试解决方案感兴趣，欢迎发送需求至邮箱market@dotrustech.com。
