智能汽车核心网络如何“炼“成？极端环境压力测试揭秘

在智能汽车高速发展的背景下，车载以太网已成为数据传输的核心支柱，支撑自动驾驶、高清影音、OTA升级等高带宽需求。然而，车辆在真实环境运行中可能面临电源波动、高频唤醒、高负载通信等极端工况，如何确保以太网控制器在严苛环境下依然稳定可靠？一套科学、系统化的压力测试方案，是保障车载网络稳健运行的关键。

一、车载以太网压力测试的必要性

相较于传统CAN总线，车载以太网虽具备高带宽、低时延优势，但同样面临更复杂的环境挑战：

• 电源扰动：在高低温的极端温度范围内，电源稳定性易受温度影响，引发电压波动；
• 高频唤醒：智能座舱、自动驾驶系统频繁唤醒，导致网络链路反复重建；
• 数据洪峰：多摄像头、雷达数据并发时，总线负载可能超过80%。

若未经过充分以上场景的压力测试，可能会出现网络连接失败、通信中断或功能异常等安全隐患。因此，压力测试的核心目标是通过模拟极限工况，提前暴露潜在缺陷，确保以太网控制器在极端条件下仍具备卓越的可靠性。以下为部分实测案例分享。

二、实测案例分享

1、链路稳定性测试

场景模拟：

• 对控制器进行1000次连续上下电测试，精确记录每次连接的建立时间及成功率；
• 在深度休眠状态下强制唤醒，验证链路毫秒级恢复能力。

通过标准：

• 链路建立时间≤500ms（车厂自定义）；
• 1000次测试中失败次数须为零。

（a）链路稳定性测试数据

（b）链路稳定性测试报告

图1链路稳定性测试结果

2、高负载TCP通信测试

场景模拟：

• 在总线负载达80%的极限条件下，持续建立和断开TCP连接1000次；
• 模拟RST/FIN报文攻击等异常断连场景，验证控制器的容错与自恢复能力。

通过标准：

• TCP连接建立成功率100%；
• 异常断连后系统需实现毫秒级恢复，无死锁或内存泄漏。

图2高负载TCP通信测试结果

3、SOME/IP服务可靠性测试

场景模拟：

• 构建高强度的服务请求场景，覆盖Method调用和事件订阅等典型操作；
• 模拟ECU间频繁的服务状态查询交互，验证响应稳定性。

通过标准：

• 所有服务请求的响应时间必须控制在100ms（车厂自定义）以内；
• 在持续高频请求压力下确保零数据包丢失和服务进程稳定运行。

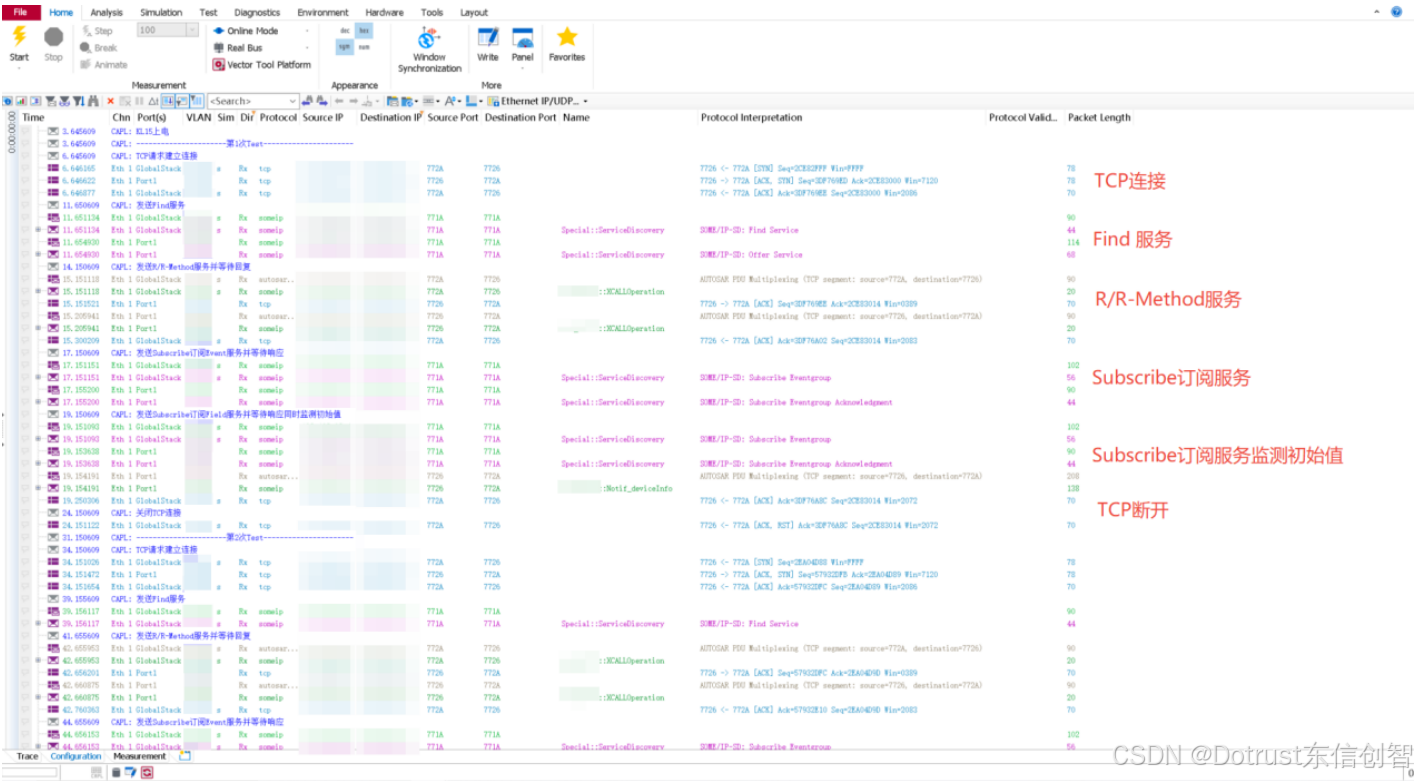

图3 SOME/IP服务可靠性测试

4、极端电压条件下的固件刷写

场景模拟：

• 在低压（9V）和高压（16V）两种极限电压条件下各执行30-50次完整的固件刷写流程；
• 采用动态电压调节方式（9V至16V渐变过渡），真实复现极端工况下的电源波动特性。

通过标准：

• 在全部测试案例中保持100%的刷写成功率；
• 在电压突变工况下确保控制器维持正常工作状态，不会出现程序跑飞、数据损坏或进入不可恢复的故障模式，从而充分验证固件存储管理模块、电源管理单元和故障恢复机制在极端电源条件下的鲁棒性性能。

此外，常见的测试项目还包括ARP地址学习、异常报文处理及长时间LinkUP稳定性等。

三、如何高效执行压力测试？

采用自动化测试工具链，可大幅提升测试效率与准确性：

• CANoe：模拟ECU对手件发送数据，生成高负载流量等；
• 程控电源：精确模拟9V-16V电压波动；
• CAPL脚本：自动化执行上千次高效测试，确保一致性。

关键测试要点：

1. 环境一致性：测试配置需与实车网络拓扑一致；
2. 长周期验证：部分测试需持续数小时甚至数天，确保稳定性；
3. 故障注入：主动模拟异常报文，验证控制器的鲁棒性。

四、结语

作为智能汽车电子电气架构的核心支柱，车载以太网的压力测试已成为确保整车可靠性的关键验证环节。随着汽车电子系统向集中式域控制架构和中央计算平台演进，车载网络的复杂度与重要性显著提升，相应的测试标准也需持续迭代优化。通过建立系统化的压力测试体系，采用科学严谨的测试方法，在实验室环境中充分模拟电源波动、高频唤醒、网络拥塞等各类极限工况，能够全面验证以太网控制器在最严苛条件下的稳定性和可靠性。这种基于故障预防的验证理念，不仅能够提前发现并解决潜在的设计缺陷，更能为智能驾驶系统的功能安全提供坚实的网络通信保障。未来，随着自动驾驶等级提升和V2X技术的普及，车载以太网压力测试将向着更智能化、更贴近实际场景的方向发展，持续为智能网联汽车的安全运行保驾护航。
