摘要：本研究提出了一种基于Swin Transformer的心电图图像分类与诊断系统，通过特征提取提升了房性传导阻滞、新冠病毒、心肌损伤、心肌梗死和心脏正常的分类精度，为心脏疾病的早期诊断提供支持。

算法概述

1.Swin Transformer
Swin Transformer由微软公司的研究人员推出，是一种有效结合了 CNN 和 Transformer模型优势的新型架构。它旨在以类似 CNN 的分层方式处理图像，同时利用变换器固有的自我关注机制。这种混合方法使 Swin 变换器能够有效处理各种规模的视觉信息，从而使其在广泛的视觉任务中具有高度的通用性和强大的功能。

Swin Transformer 的核心创新在于其分层结构和基于移位窗口的自我注意力机制。与标准视觉转换器（ViT）在整个图像中应用自我注意力不同，Swin Transformer将图像划分为不重叠的小窗口，在这些窗口内计算自我注意力，从而减少了计算复杂性。此外，Swin Transformer引入了窗口移位技术，使得在连续的Transformer块之间，图像区域能在不同层之间相互影响，从而更好地整合局部与全局上下文信息。

图1 Swin Transformer多层级表示和ViT对比

如图1所示，Swin Transformer从小的patch开始，通过在深层次逐步合并相邻patch的方式构建了一个层级化的表示。通过这些层级特征图，Swin Transformer可以像FPN和U-Net那样进行多尺度密集预测。通过对图像分区（用红色标出）进行非重叠窗口的局部自注意力计算实现了线性的计算复杂度。每个窗口的patch的个数是固定的，因此计算复杂度和图像的大小成线性关系。

相比于之前只能产生单一分辨率特征图和平方复杂度的Transformer模型，Swin Transformer适合作为各种视觉任务的通用主干网络（backbone）。

图2：Swin Transformer网络架构

该架构详细展示了 Swin-Transformer 模型如何通过逐层处理和 Patch Merging 实现高效的图像特征提取。每个阶段的 Swin Transformer Block 通过不同的自注意力机制（如 W-MSA 和 SW-MSA）逐步提升图像理解的深度。通过多层次的处理和特征合并，该模型在处理大规模图像数据时表现出色，特别适合于图像分类和目标检测等任务。

Swin Transformer解决了以往基于 CNN 和 Transformer的模型的几个局限性。首先，它的分层设计可以高效处理多种分辨率的图像，有助于完成需要同时了解精细细节和整体结构的任务，如物体检测和语义分割。其次，通过将自我关注机制定位到窗口并采用移位窗口，Swin Transformer 大幅降低了计算要求，使其更易于扩展到大型图像和数据集。最后，它的架构通过将局部特征无缝集成到更广泛的上下文中，实现了更好的特征学习，从而提高了各种视觉任务的性能。

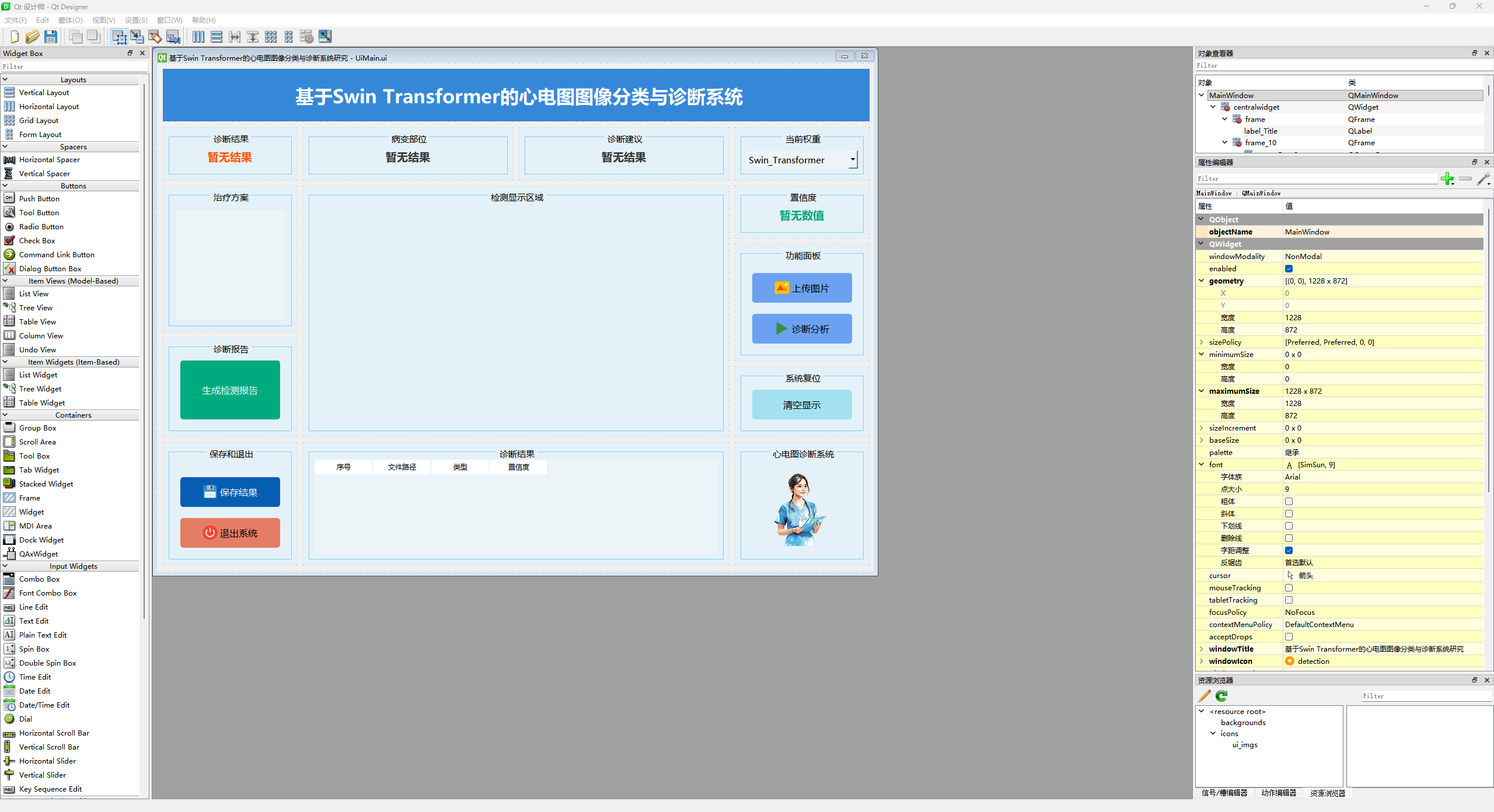

系统设计

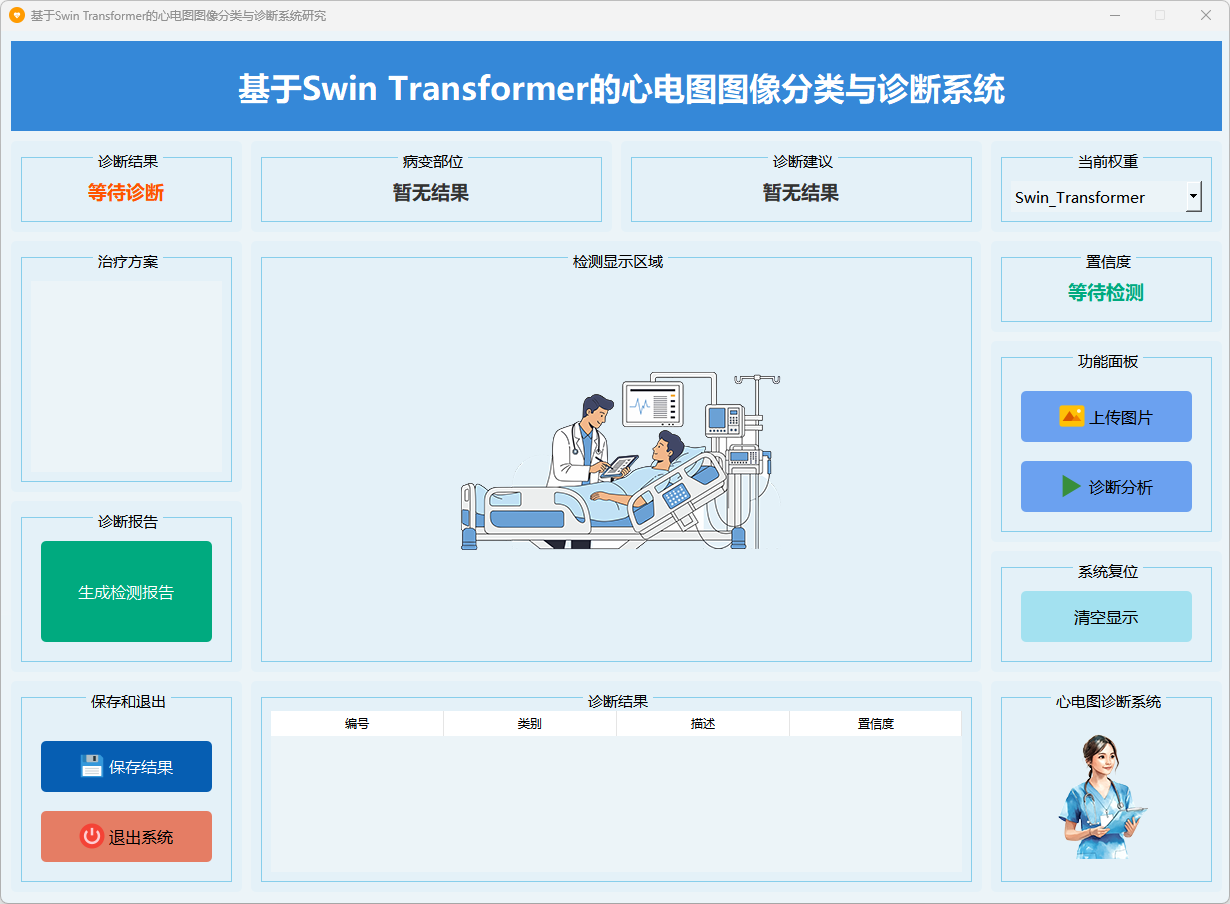

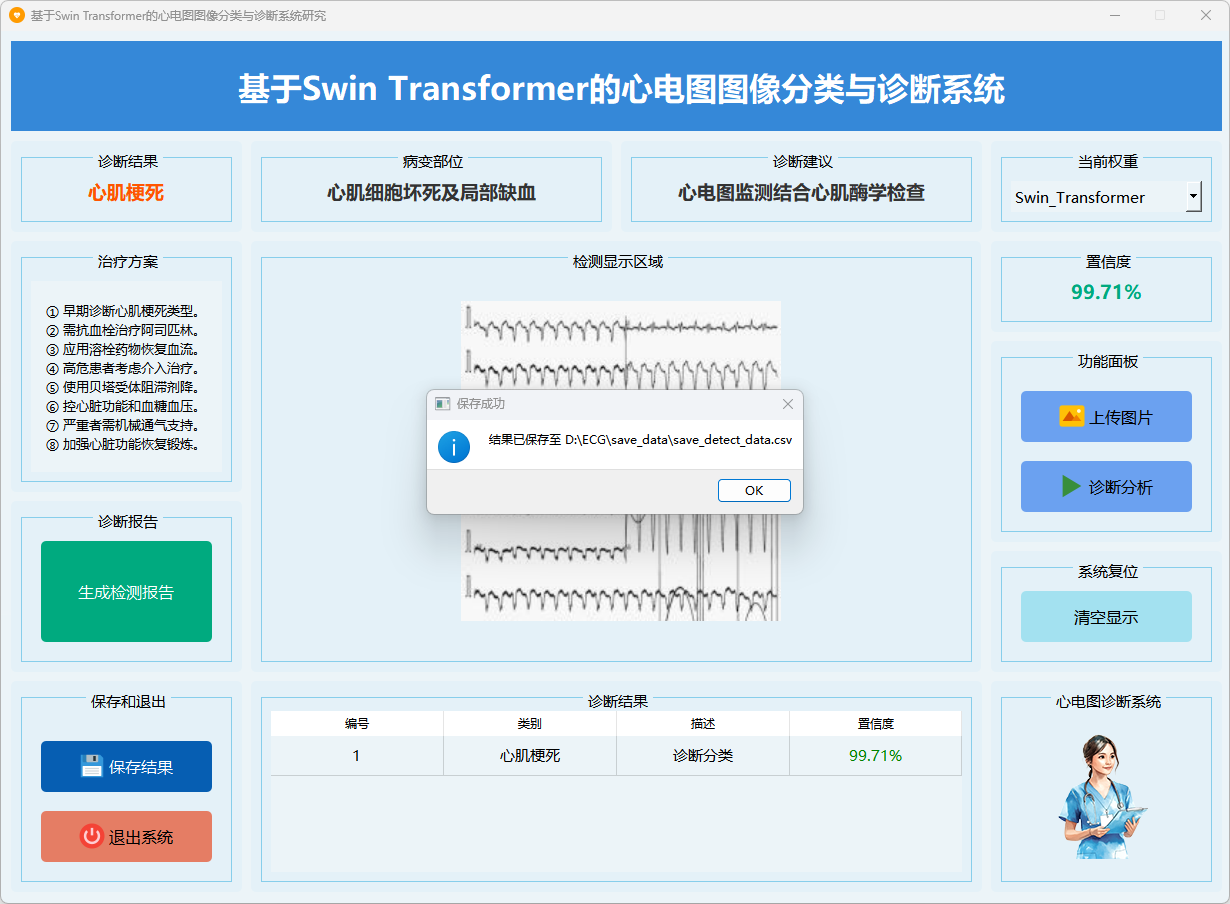

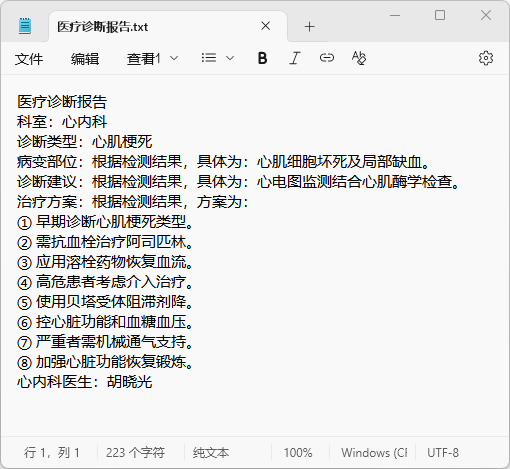

本系统实现了房性传导阻滞、新冠病毒、心肌损伤、心肌梗死和心脏正常的心电图图像自动化诊断，采用“数据输入—模型推理—结果展示”流程，结合Swin Transformer模块，精准区分病变，辅助医生提高诊断效率。

图3 诊断系统整体流程图

数据集构建

1.数据来源
本数据集包含房性传导阻滞、新冠病毒、心肌损伤、心肌梗死和心脏正常的心电图图像，来自医学标准数据库（如PhysioNet、MIMIC-III），均为经伦理审批的合法样本。数据用于Swin Transformer模型训练与验证，助力心脏疾病早期智能诊断研究。

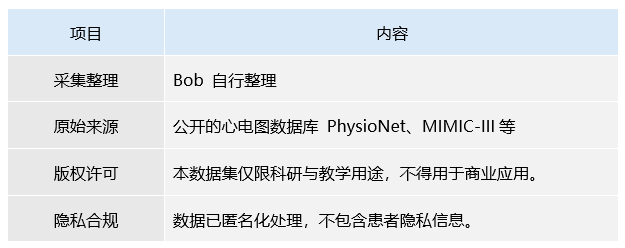

表1 数据集基本信息

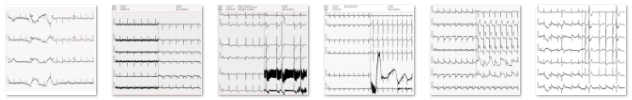

图4 数据集图片

2.分类格式
该格式用于图像分类任务，广泛应用于包括Swin Transformer在内的深度学习模型训练。数据集中的图像将根据类别进行分类，以确保数据与模型的高效匹配，从而提升分类精度和推理效率。

图5 分类数据集格式

3.数据集划分
本研究使用的分类图像数据集仅包含按类别整理的图像文件，该数据集适用于图像分类任务，用于模型的训练与验证。

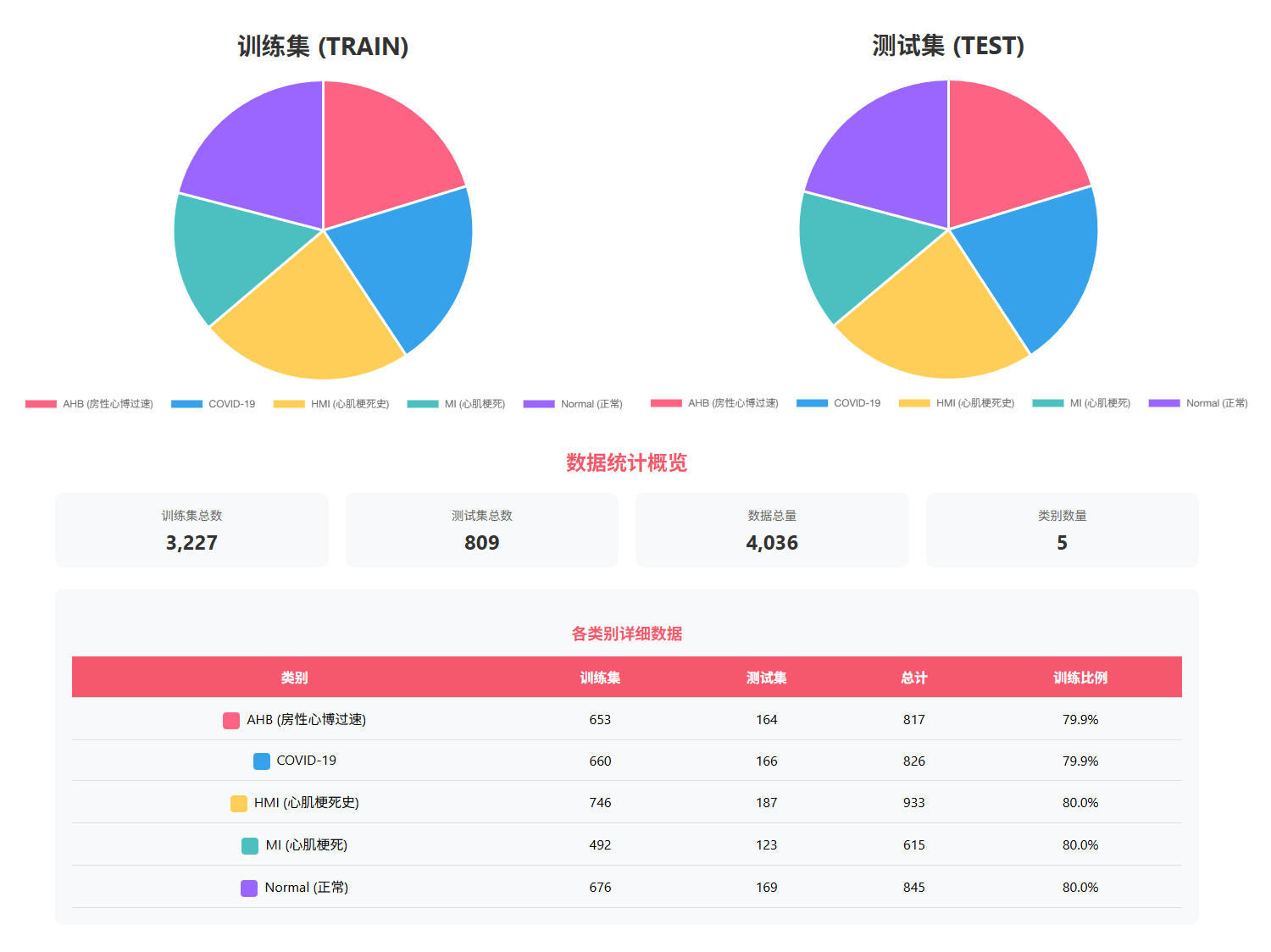

图5 数据集划分：测试集和训练集

模型训练

Swin Transformer是一种常用于图像分类的深度学习模型。其训练过程包括超参数设置、模型训练及结果可视化。通过分层结构与移位窗口自注意力机制，模型能高效提取局部与全局特征，提升分类精度与效率。在大规模数据集上，Swin Transformer表现出优异的分类性能与计算效率。

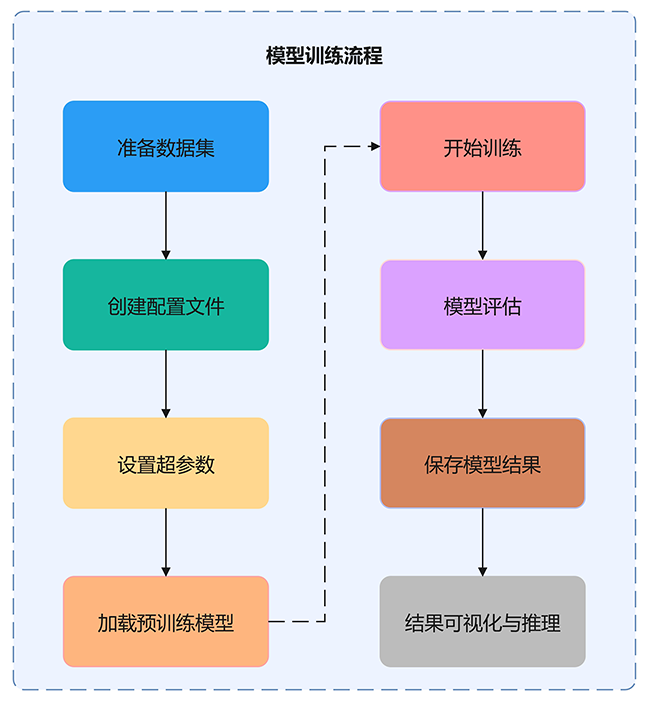

图6 模型训练流程图

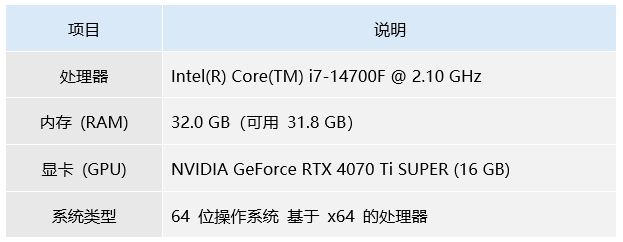

1.配置文件与超参数设置
以下是关于Swin Transformer模型训练过程中的配置文件和超参数设置，并通过配置文件以及相关参数进行训练设置。

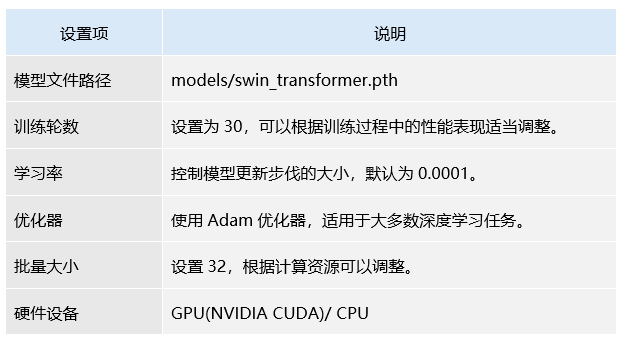

表2 Swin Transformer模型训练超参数设置

2.模型性能评估
在 Swin Transformer模型的训练过程中，模型性能评估是衡量其在图像分类任务中表现的重要环节，能够全面反映模型在分类精度和泛化能力方面的表现。科学而准确的评估不仅有助于揭示模型的优势与不足，还能为后续的改进与优化提供可靠依据。
（1）训练与验证准确率和损失曲线

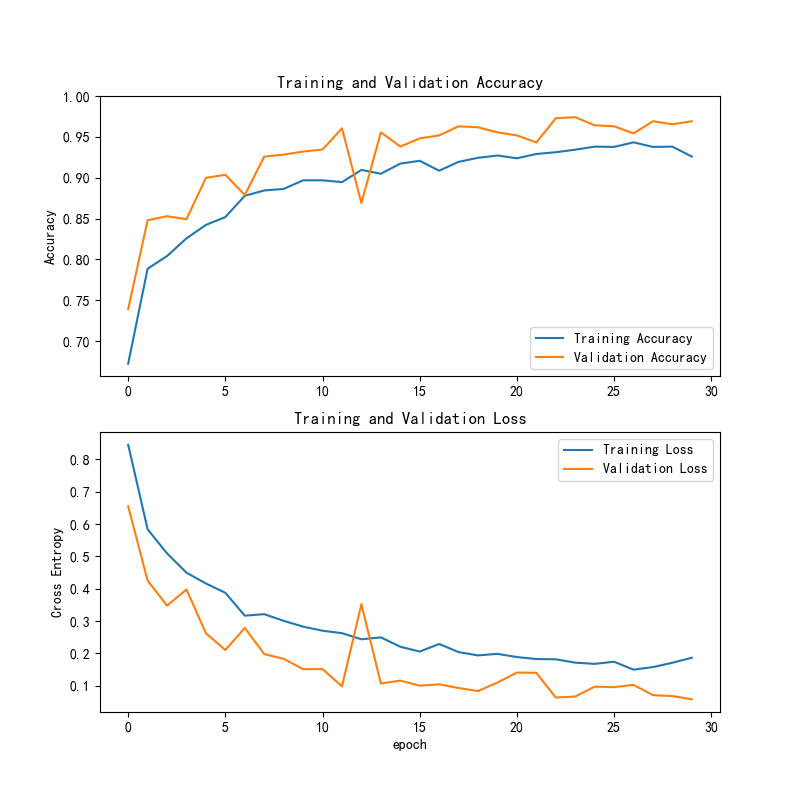

图7 Swin Transformer训练与验证准确率和损失曲线

该图显示训练准确率和验证准确率随轮次提升逐渐上升，最终稳定在约0.95，说明模型收敛良好且未过拟合。训练损失与验证损失同步下降并趋于平稳，表明模型在训练过程中不断优化，具有较强的泛化能力。整体而言，模型表现稳定，能有效完成心电图图像分类任务。

（2）混淆矩阵热力图

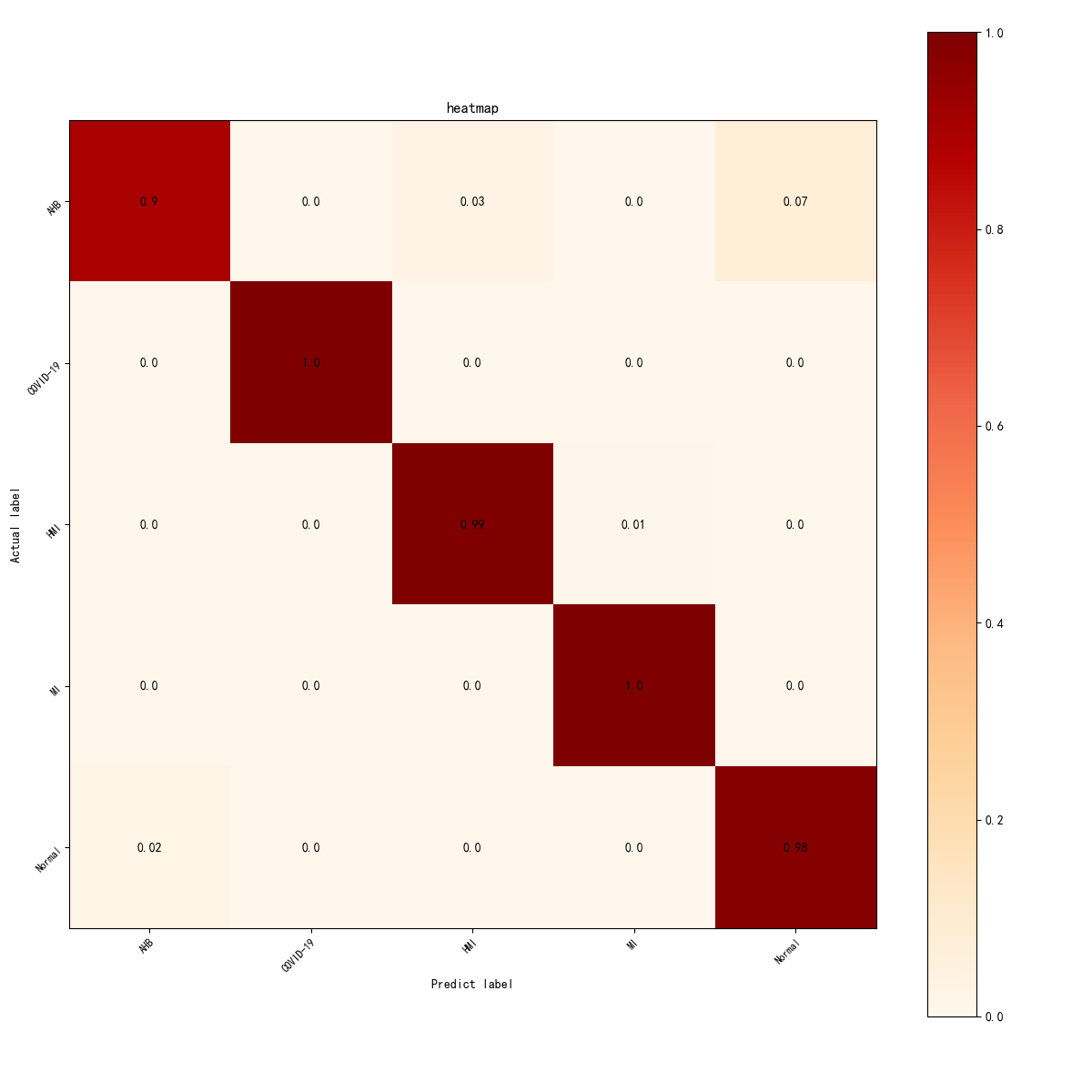

图8 Swin Transformer混淆矩阵热力图

从混淆矩阵热力图可见，模型在所有类别中的预测准确度很高，特别是新冠病毒（COVID-19）和心肌梗死（MI）几乎无误分类，准确率接近1.0。房性传导阻滞（AHB）虽有少量误分类为心肌损伤（HMI），但整体表现优秀。心脏正常的预测准确率也很高，误差较小，显示模型具有强大的分类能力。

（3）各类的分类性能评估：准确率、精确率、召回率与F1分数图

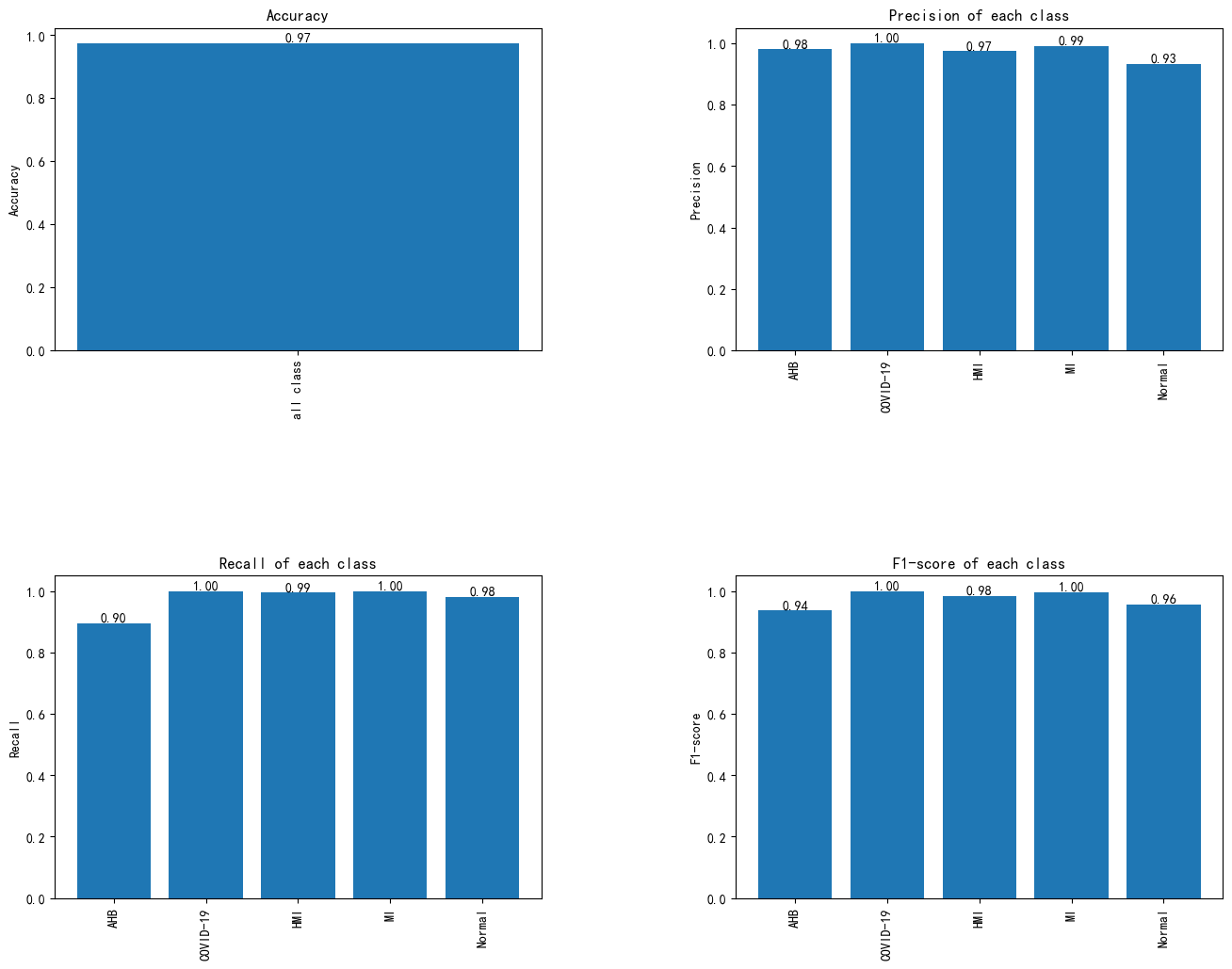

图9 各类的分类性能评估：准确率、精确率、召回率与F1分数图

这张图显示，基于 Swin Transformer 的心电图分类模型准确率为 0.97，精确率和召回率均表现优异，所有类别的精确率在 0.93 以上，特别是新冠病毒和心肌梗死的精确率达到 1.00。房性传导阻滞的召回率略低（0.90），表明存在轻微漏检。F1-score 高于 0.94，体现了精确率与召回率的良好平衡。整体来看，该模型具有较强的分类精度和临床应用潜力。

（4）训练日志（Training Log）
训练日志记录了Swin Transformer模型在训练过程中的详细信息，包括训练轮次、每轮的损失值、验证准确率以及训练时间等，这些信息帮助评估模型的训练效果和性能。
