DLX 算法

DLX的全称为“Dancelinks X”,即使用舞蹈链“Dance links”实现的X算法。X算法是由图灵奖获得者、计算机理论大师Knuth教授发明的，主要用于解决一类精确覆盖问题的算法。这个算法采用“Dance link”来实现，有着极高的效率。
精确覆盖问题是指这样一类问题：给一个全集$S$，求出某些子集，使得这些子集没有交集，而其并集等于全集$S$.
通常可以用$01$矩阵来表示精确覆盖问题。
给一个$n\times m$的$01$矩阵，每一行代表一个子集，每一列表示某个元素。如果第$i$行表示的子集包含第$j$个元素，则$01$矩阵的第$i$行第$j$列为$1$.

你要选择若干行，使得这些行包含所有的元素，且没有两行包含相同元素。

基本上所有的数独问题能转化为精确覆盖问题，从而可以快速求解。

---

精确覆盖问题

将$01$矩阵，用一个双向循环十字链表数组来存储。

struct node{
    int val, row, col, lp, rp, up, dn;
};

链表的每个元素，可以很方便的访问其上下左右相邻的元素。

第$0$行看作是列头元素，如果其中第$i$个元素被删除，就意味着第$i$列被删除；

其他的元素被删除，就只是代表它自己被删除。

因为是双向链表，删除的元素实际上还在那里，只是其前驱的后继和其后继的前驱都不再指向它了。重新恢复是很容易的，因为它还保留着指向前驱和后继的指针，可以很快恢复。

---

具体实现过程

假设$01$矩阵有$n$行$m$列。
我们要选择一个行的集合，使得其中每一列都有$1$.

一、如何设计十字链表呢？

1、 设计第$0$行

• 第$0$行有$m+1$个元素,其中第$0$个元素表示整个表头，当它的左右指针为空时，代表十字链表为空。第$0$行的每个元素都有左右指针，分别指向该行中它左边的元素和右边的元素。第$0$个元素的左指针指向第$m$个元素，第$m$个元素的右指针指向第$0$个元素。

• 后面的$m$个元素，每个元素都是某一列的列头，每个元素都有一个上指针和一个下指针。分别指向该列中的上一个元素和下一个元素。初始时，它们都指向自己，每插入一个元素后，都需要修改相应的指针。

---

假设有一个$6\times 6$的$01$矩阵:

$\begin{array}{r}\left[\begin{array}{cccccccc}& 0& 1& 1& 0& 0& 0& \\ & 1& 0& 1& 0& 0& 1& \\ & 0& 1& 0& 1& 1& 1& \\ & 1& 0& 0& 0& 0& 1& \\ & 0& 0& 0& 1& 1& 0& \\ & 0& 1& 0& 1& 0& 1& \end{array}\right]\end{array}$

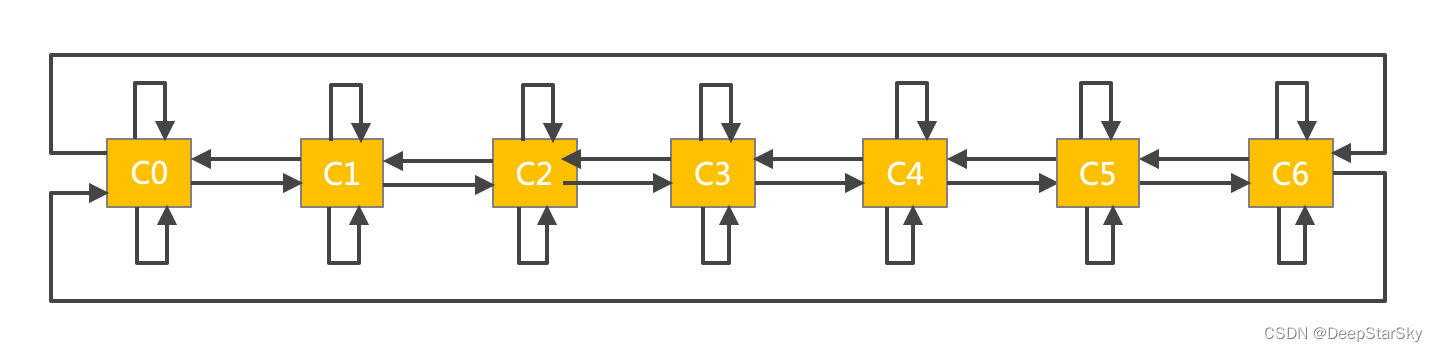

开始时，设计第$0$行的链表如下图所示：

---

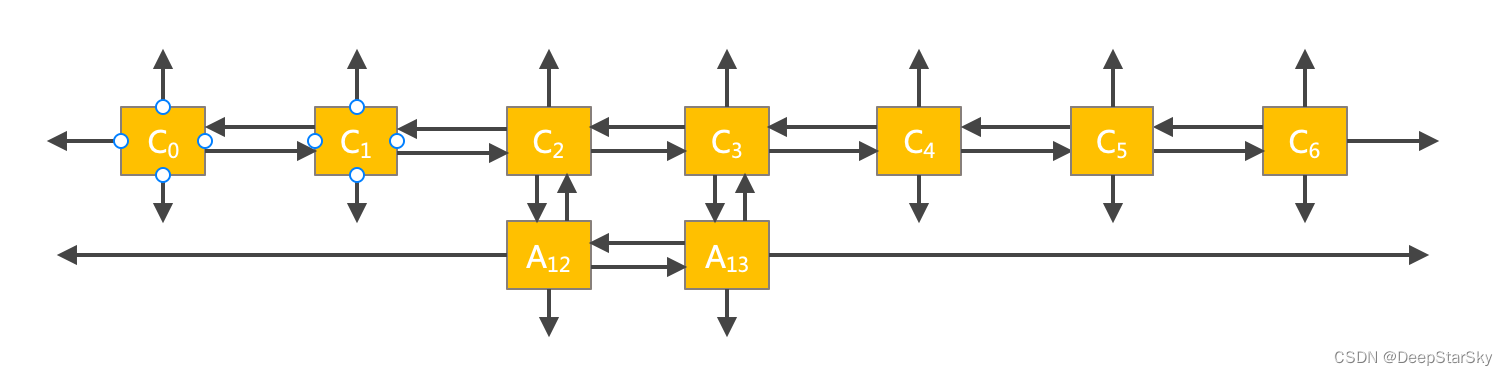

接下来将$01$ 矩阵的第一行加入十字链表中。

0 1 1 0 0 0

图形做了一点简化，所有的连接首尾的箭头都用单向箭头，前方没有节点。

---

接下来再将$01$矩阵的第二行加入十字链表中。

1 0 1 0 0 1

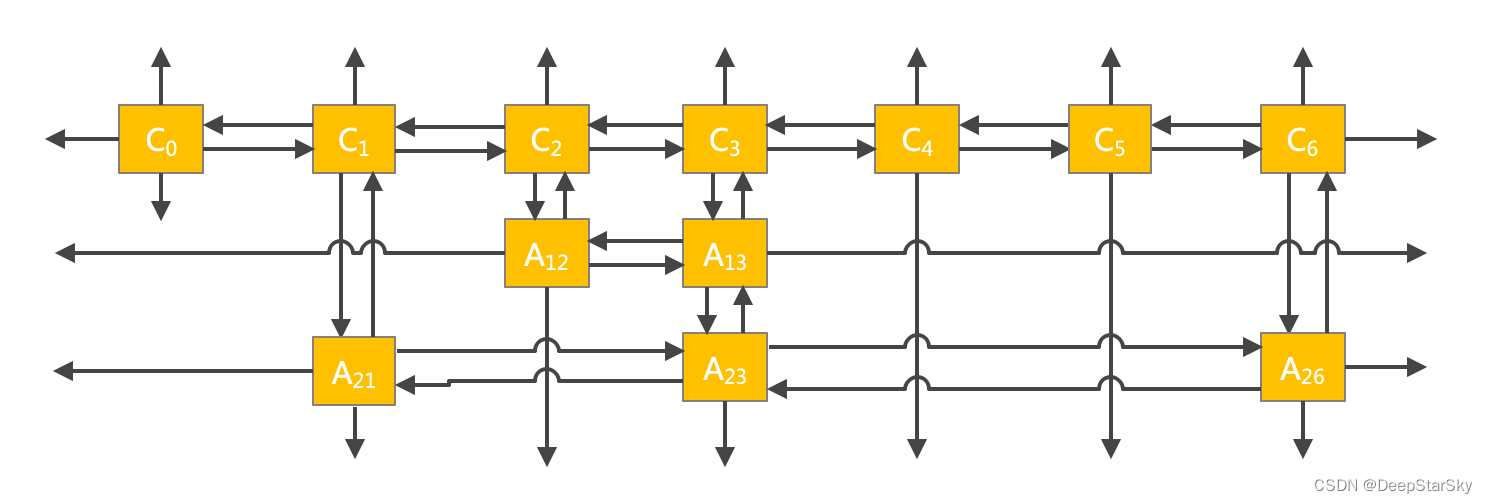

此时十字链表变成：

---

再加入第三行:

 0 1 0 1 1 1

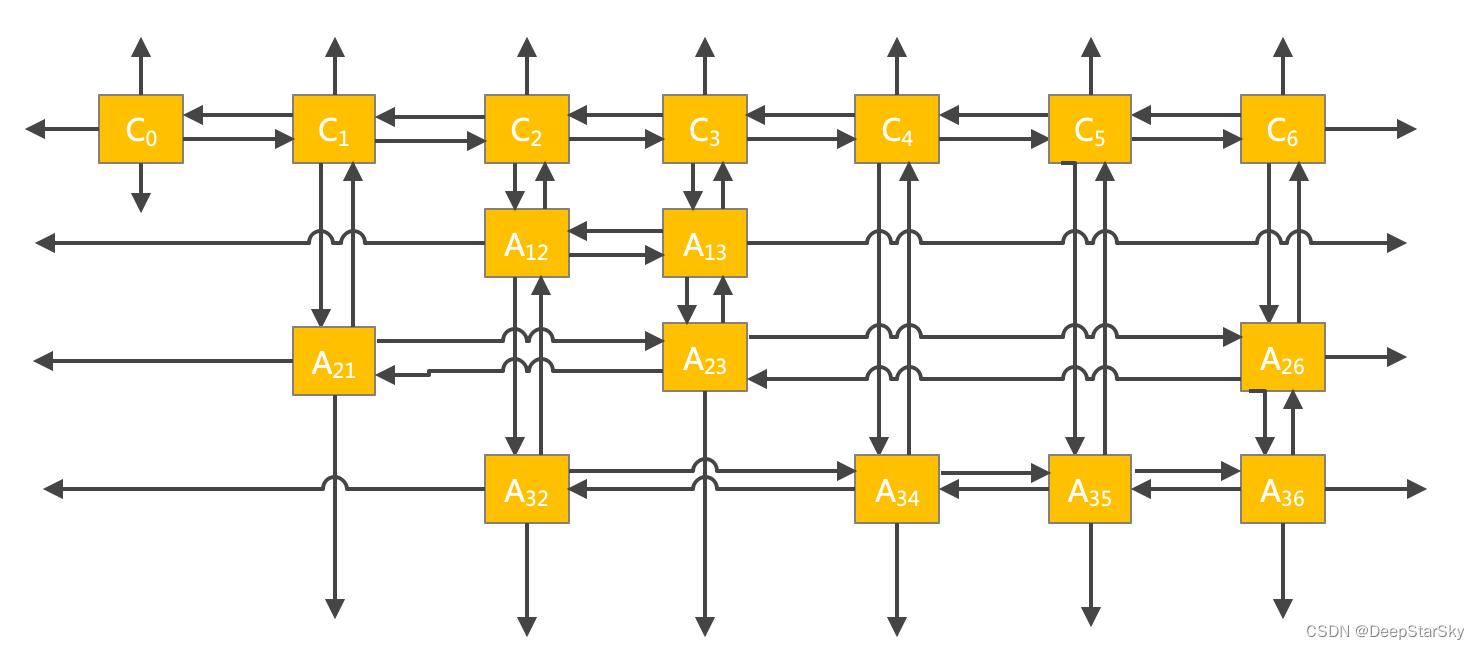

此时十字链表变成下图：

---

相信大家应该能够明白这个十字链表的建立过程了吧。

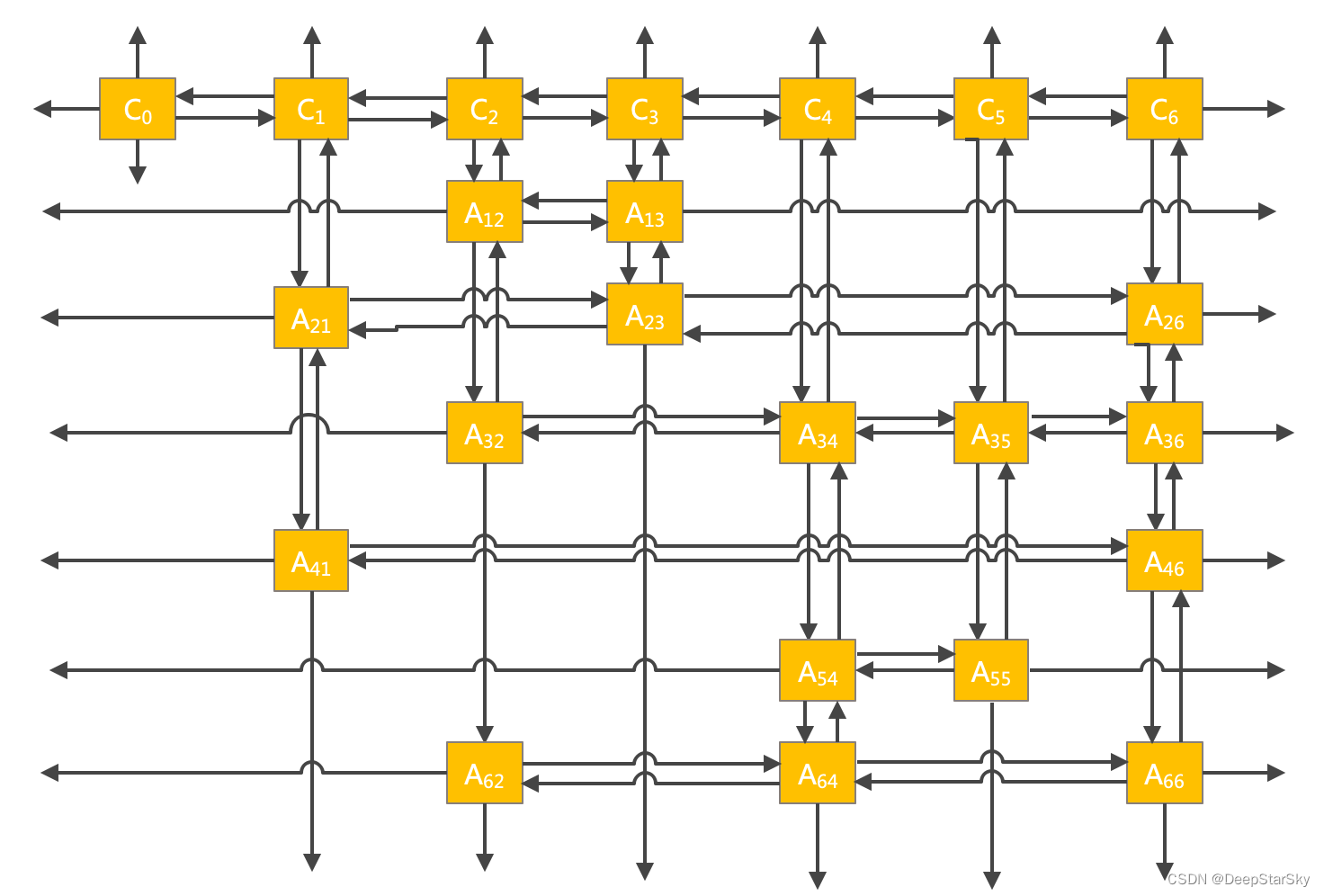

最终十字链表是这样的：

---

首先从列着手，先选中某一列，将它从列头(第$0$行)的链表中删除，然后，遍历该列，将该列为$1$的行删除,此处只删除该行其他位置在其列中的存在关系，当前列所有$1$的位置的上下关系并不需要删除，因为该列已经整体在列头中删除掉了。

以上操作可以作为一个基本操作单元，命名为remove©。

然后我们再从第$c$列中，依次尝试选择某个为$1$的位置所在的行(一定要选择一行，但是并不知道最终应该选择哪一行，所以每一行都要尝试),将该行中其他位置的$1$所在的列再来进行remove操作。

重复以上的操作，直到列头(即第$0$行只剩下元素$0$，此时表示所有的列都已经被删掉了)。于是之前的选择的行就是我们的答案。

每次我们$remove(c)$时，可以选择$1$最少的列操作，这样可以极大的加快速度。道理很显然，即尽量减少dfs搜索树的大小。

---

例1 舞蹈链（DLX）

题目描述

给定一个$N$ 行 $M$ 列的矩阵，矩阵中每个元素要么是$1$，要么是$0$。
你需要在矩阵中挑选出若干行，使得对于矩阵的每一列$j$，在你挑选的这些行中，有且仅有一行的第$j$个元素为$1$。
如果有多种选择方案，请任意输出一种方案。

数据范围

对于 $100\%$ 的数据，$N,M\le 500$，保证矩阵中 $1$ 的数量不超过 $5000$ 个。

---

分析：这是一道模板题

#define maxn 505
#define maxt 250005
int arr[maxn][maxn];
int n, m, tot;
int chead[maxn], rhead[maxn], up[maxt], down[maxt], lt[maxt], rt[maxt], cid[maxt], rid[maxt];
int selrow[maxn], cnt[maxn];

void remove(int c){
    rt[lt[c]] = rt[c], lt[rt[c]] = lt[c];
    for(int i = down[c]; i != c; i = down[i]){
        for(int j = rt[i]; j != i; j = rt[j]){
            up[down[j]] = up[j], down[up[j]] = down[j];
            cnt[cid[j]]--;
        }
    }
}

void reset(int c){
    for(int i = up[c]; i != c; i = up[i]){
        for(int j = lt[i]; j != i; j = lt[j]){
            up[down[j]] = j, down[up[j]] = j;
            cnt[cid[j]]++;
        }
    }
    rt[lt[c]] = c, lt[rt[c]] = c;
}

---

bool dfs(){
    if(rt[0] == 0){
        for(int i = 1; i <= n; i++){
            if(selrow[i] == 1) printf("%d ", i);
        }
        printf("\n");
        return 1;
    }
    int minz = maxn, col = 0;
    for(int i = rt[0]; i != 0; i = rt[i]){
        if(cnt[i] < minz)minz = cnt[i], col = i;
    }
    if(minz == 0) return 0;
    remove(col);
    for(int i = down[col]; i != col; i = down[i]){
        selrow[rid[i]] = 1;
        for(int j = rt[i]; j != i; j = rt[j])remove(cid[j]);
        if(dfs())return 1;
        for(int j = lt[i]; j != i; j = lt[j]) reset(cid[j]);
        selrow[rid[i]] = 0;
    }
    reset(col);
    return 0;
}

---

int main(){
    scanf("%d %d", &n, &m);
    for(int i = 1; i <= n; i++){
        for(int j = 1; j <= m; j++){
            scanf("%d", &arr[i][j]);
        }
    }
    for(int i = 0; i <= m; i++){
        up[i] = down[i] = i;
        lt[i] = i - 1;
        rt[i] = i + 1;
        chead[i] = i;
    }
    lt[0] = m, rt[m] = 0;
    tot = m;
    for(int i = 1; i <= n; i++){
        for(int j = 1; j <= m; j++){
            if(arr[i][j] == 1){
                tot++;
                cid[tot] = j, rid[tot] = i;
                if(rhead[i] == 0){
                    lt[tot] = rt[tot] = tot;
                }
                else{
                    lt[tot] = rhead[i], rt[tot] = rt[rhead[i]];
                    rt[rhead[i]] = tot, lt[rt[tot]] = tot;
                }
                rhead[i] = tot;
                up[tot] = chead[j], down[tot] = down[chead[j]];
                down[chead[j]] = tot, up[down[tot]] = tot;
                chead[j] = tot;
                cnt[j]++;
            }
        }
    }
    if(dfs() == 0) printf("No Solution!\n");
    return 0;
}

---

例2、 数独问题

数独问题怎么转化为精确覆盖问题？

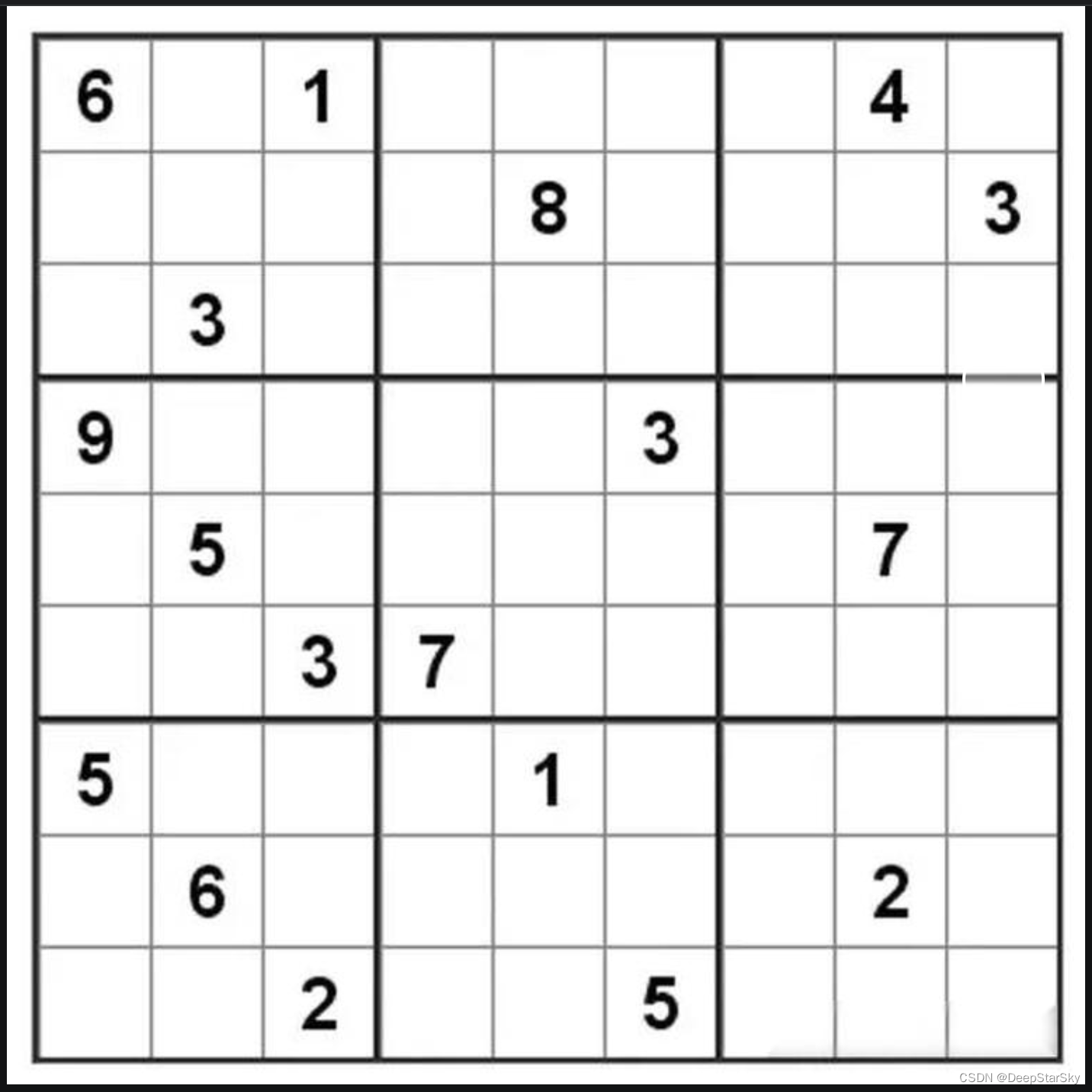

在以下的每个空格中填入一个$1\sim 9$的整数，使得每一行、每一列、每个九宫格中$1\sim 9$都刚好出现一次。

---

数独问题

数独问题转化为精确覆盖问题

一、分析：
对于上述$9\times 9$数独问题，第$i$行、第$j$列填的数为$k$, 一共有$729$情况，从中选择出来$81$种情况，要求这$81$种情况要满足一些约束条件，即每行不能有相同的数，每列不能有相同的数，每个九宫格中不能有相同的数，每行每列只能填一个数。

---

例2、数独问题

数独问题转化为精确覆盖问题

二、建模
建立一个$729$行$324$列的$01$矩阵，行代表所有行为，列代表所有约束。

具体来讲：在九宫格的第$i$行第$j$列写上数字$k$,这一行为对应于$01$矩阵的第$(i-1)\times 81+(j-1)\times 9+k$行。

$01$矩阵一共有$324$列，分成$4$类，每类$81$列。
第一类表示某行是否出现某值，共81种；第二类表示某列是否出现某值，共$81$种，第三类表示某宫中是否出现某个值，共$81$种，第四类表示某行某列已填好，共$81$种。

对于每一种行为，比如在第$i$行第$j$列中填上了数字$k$, 则先找到对应的行,然后将第一类中第$(i-1)\times 9+k$列设为$1$, 将第二类中第$(j-1)\times 9+k$列设为$1$,将第三类中第$g\times 9+k$列设为$1$,其中$g=(i-1)/3\times 3+(j-1)/3+1$,表示在第几个$3\times 3$的宫中；将第四类的第$(i-1)\times 9+j$设为$1$.

---

数独问题

现在$9\times 9$的数独问题已经转化为了$729\times 324$的$01$矩阵上的精确覆盖问题了。

每行刚好$4$个$1$，一共$324$列，刚好要选择$81$行，才有可能保证每一列中都有$1$,且每一列中刚好一个$1$.

列的前3类中，每一列中都只能出现一个$1$,刚好对应于九宫格的约束条件，即每行、每列、每宫中都能出现某个值$1$次。

最后一类的列中，只能出现一个$1$, 对应于每行每列只能填一个数。

比如第一类中的第一列的$1$，表示九宫格的第$1$行出现了$1$, 第二列中的$1$，表示九宫格的第$1$行出现了$2$。

---

参考代码

以下为用到的数组的定义

int matrix[maxn][maxc]; //转换后的01矩阵
int arr[20][20]; //原九宫格
int cascnt, row, col;
int chead[maxc], rhead[maxn]; //chead[i]表示第i列最新加入链表的元素，rhead[i]表示第i行最新加入列表的元素。
int up[maxt], down[maxt], lp[maxt], rp[maxt]; //上下左右指针
int rid[maxt], cid[maxt], cnt[maxc]; //十字链表中每个元素对应的行号和列号
int tot, rowcnt, colcnt; //tot:十字链表中的元素个数，rowcnt:十字链表的行数，colcnt:十字链表的列数
bool sel[maxn];  //某行是否选中
int ans_r, ans_c, ans_x; //
bool haveans;
int n;

---

参考代码

以下为模型转换的代码：

void convert(int n){
    for(int i = 1; i <= n; i++){
        for(int j = 1; j <= n; j++){
            for(int k = 1; k <= n; k++){
                if(arr[i][j] != 0 && arr[i][j] != k) continue;
                row = (i - 1) * (n * n) + (j - 1) * n + k;
                for(int cas = 1; cas <= cascnt; cas++){
                    for(int ii = 1; ii <= n; ii++){
                        for(int jj = 1; jj <= n; jj++){
                            col = (cas - 1) * (n * n) + (ii - 1) * n + jj;
                            if(cas == 1) if(ii == i && jj == k) matrix[row][col] = 1;
                            if(cas == 2) if(ii == j && jj == k) matrix[row][col] = 1;
                            if(cas == 3) if(ii == (i - 1) / 3 * 3 + (j - 1) / 3 + 1 && jj == k) matrix[row][col] = 1;
                            if(cas == 4) if(ii == i && jj == j) matrix[row][col] = 1;
                        }
                    }
                }
            }
        }
    }
}

---

以上模型转换代码比较好理解，但是比较慢。实际上可以简化为只用四层循环,速度会快很多：

void convert() {
    row = 0, col = 0;
    for (int i = 1; i <= 9; i++) {
        for (int j = 1; j <= 9; j++) {
            for (int k = 1; k <= 9; k++) {
                if (arr[i][j] != 0 && arr[i][j] != k)
                    continue;
                row++;
                i_[row] = i, j_[row] = j, k_[row] = k; //当前行对应的i,j,k记录下来
                for (int cas = 1; cas <= 4; cas++) {
                    if (cas == 1)
                        col = (i - 1) * 9 + k;
                    if (cas == 2)
                        col = 81 + (j - 1) * 9 + k;
                    if (cas == 3)
                        col = 162 + ((i - 1) / 3 * 3 + (j - 1) / 3) * 9 + k;
                    if (cas == 4)
                        col = 243 + (i - 1) * 9 + j;
                    matrix[row][col] = 1;
                }
                if (arr[i][j] == k)
                    break;
            }
        }
    }
}

---

参考代码

以下为建十字链表的代码

void init(){
    for(int i = 0; i <= colcnt; i++) {
        up[tot] = tot, down[tot] = tot, lp[tot] = tot - 1, rp[tot] = tot + 1;
        chead[i] = tot;
        cid[tot] = i, rid[tot] = 0;
        ++tot;
    }
    rp[tot - 1] = 0, lp[0] = tot - 1, rp[0] = 1;
    for(int i = 1; i <= rowcnt; i++){
        for(int j = 1; j <= colcnt; j++){
            if(matrix[i][j] == 1){
                cid[tot] = j, rid[tot] = i;
                if(rhead[i] == 0){
                    rhead[i] = tot;
                    lp[tot] = tot, rp[tot] = tot;
                }
                else{
                    lp[tot] = rhead[i], rp[tot] = rp[rhead[i]];
                     lp[rp[rhead[i]]] = tot, rp[rhead[i]] = tot;
                    rhead[i] = tot;
                }
                up[tot] = chead[j], down[tot] = down[chead[j]], up[down[chead[j]]] = tot, down[chead[j]] = tot;
                chead[j] = tot;
                cnt[j]++;
                ++tot;
            }
        }
    }
}

---

参考代码

以下为删除某列和恢复某列的代码：

void remove(int col){
    lp[rp[col]] = lp[col], rp[lp[col]] = rp[col];
    for(int i = down[col]; i != col; i = down[i]){
        for(int j = rp[i]; j != i; j = rp[j]) up[down[j]] = up[j], down[up[j]] = down[j], cnt[cid[j]]--;
    }
}

void reset(int col){
    for(int i = up[col]; i != col; i = up[i]){
        for(int j = lp[i]; j != i; j = lp[j]) up[down[j]] = j, down[up[j]] = j, cnt[cid[j]]++;
    }
     rp[lp[col]] = col, lp[rp[col]] = col;
}

---

参考代码

以下为dfs的代码，即在十字链表中找出最少的行的集合，保证能够覆盖所有的列。

bool dfs(){
    if(rp[0] == 0){
        for(int i = 1; i <= rowcnt; i++){
            if(sel[i] == 1) {
                ans_r = (i - 1) / (n * n) + 1;
                ans_c = (i - 1) % (n * n) / n + 1;
                ans_x = (i - 1) % n + 1;
                arr[ans_r][ans_c] = ans_x;
            }
        }
        return 1;
    }
    int maxz = INF, s_col = 0;
    for(int i = rp[0]; i != 0; i = rp[i]){
        if(cnt[i] < maxz) maxz = cnt[i], s_col = i;
    }
    remove(s_col);
    for(int i = down[s_col]; i != s_col; i = down[i]){
        sel[rid[i]] = 1;
        for(int j = rp[i]; j != i; j = rp[j])remove(cid[j]);
        if(dfs()) return 1;
        for(int j = lp[i]; j != i; j = lp[j]) reset(cid[j]);
        sel[rid[i]] = 0;
    }
    reset(s_col);
    return 0;
}

---

int main(){
    n = 9;
    for(int i = 1; i <= n; i++){
        for(int j = 1; j <= n; j++){
            scanf("%d", &arr[i][j]);
        }
    }
    cascnt = 4;
    rowcnt = n * n * n;
    colcnt = n * n * cascnt;
    convert(n);
    init();
    bool haveans = dfs();
    for(int i = 1; i <= n; i++){
        for(int j = 1; j <= n; j++){
            printf("%d ", arr[i][j]);
        }
        printf("\n");
    }
    return 0;
}

---

例3 智慧珠游戏

题目描述

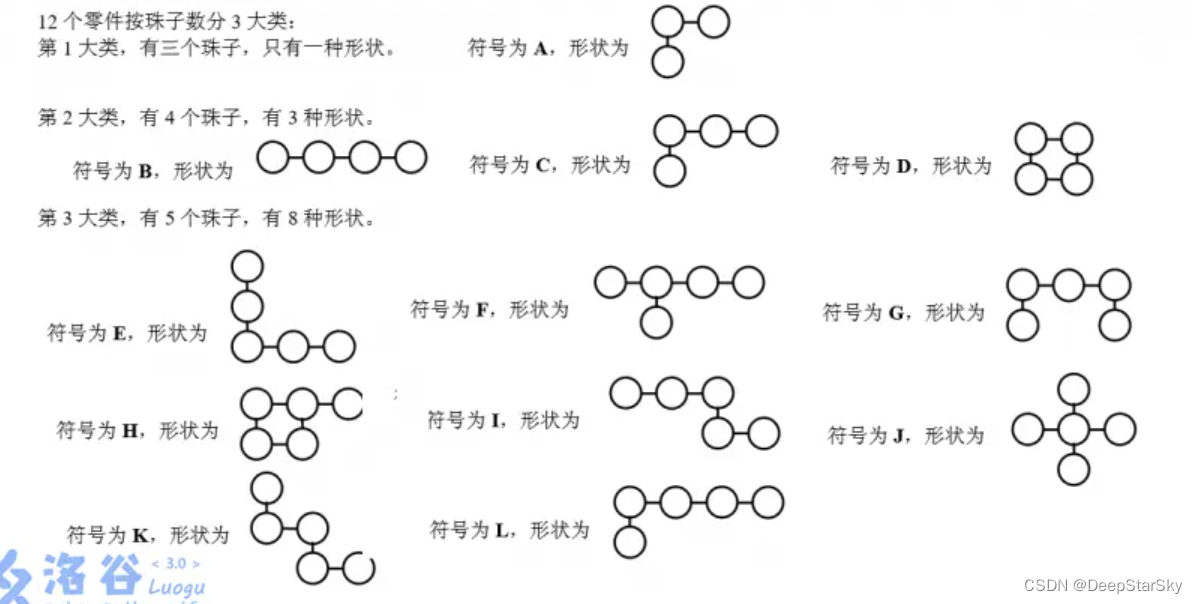

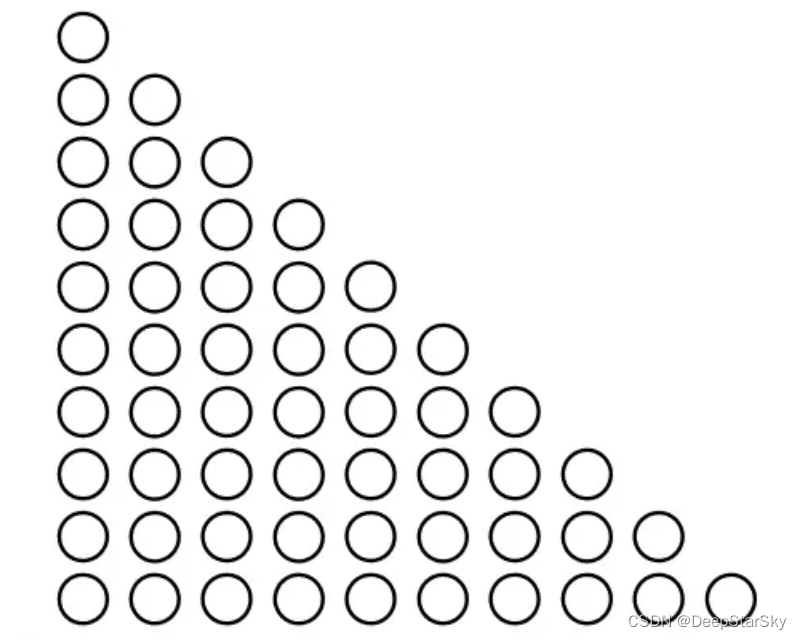

智慧珠游戏拼盘由一个三角形盘件和 12 个形态各异的零件组成。拼盘和零件如图1所示：

---

对于由珠子构成的零件，可以放到盘件的任一位置，条件是能有地方放，且尺寸合适，所有的零件都允许旋转(0º、90º、180º、270º)和翻转(水平、竖直)。

现给出一个盘件的初始布局，求一种可行的智慧珠摆放方案，使所有的零件都能放进盘件中。

---

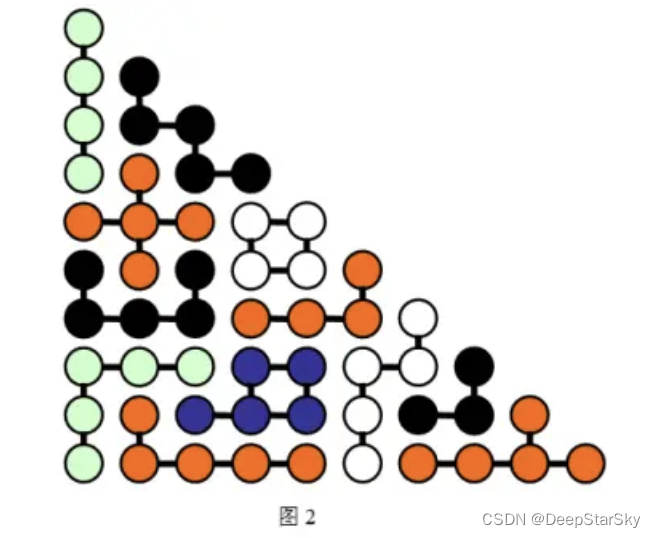

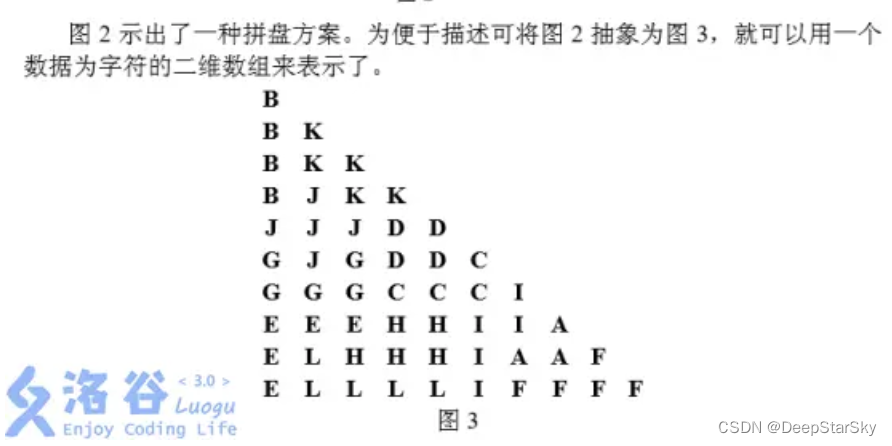

以下为一种方案：

方案保证唯一

---

分析

模型转换

对于12个零件，我们可以选择其左上方的一个珠子设为参考点$(0,0)$，求出其他珠子的相对坐标。
因为零件可以旋转、翻转等，相当于坐标值交换，取反等操作的组合，共有8种。即$(x,y),(x,-y),(-x,y),(-x,-y),(y,x),(-y,x),(y,-x),(-y,-x)$.

相当于每个零件，最多有8个不同的变种。
每个零件的每个变种，其原点可以放到每个位置，所以对应的行数最多为$55\times 12\times 8$。但实际上要不了这么多行。
$55$个位置都需要放智慧珠，表示该位置必须被占用。我们不用管该位置放的那种零件，只要有零件，就设置为1，所以需要55列作为约束条件。同时，每种零件都必须出现一次，共12种零件，所以再增加12列，出现了该零件，则标记为1。一共需要67列。
这样就转换为一个$01$矩阵了。

对$01$矩阵的每一行，我们要记录一下它对应的是哪个零件。
对$01$的前$55$列，我们记录它对应于棋盘的哪一行哪一列。

---

重复覆盖问题

重复覆盖问题是指选择满足条件的若干子集，要求覆盖全集，但允许子集有交集， 选择最少数量的子集，或者符合某些属性的子集等。

如果用$01$矩阵的行来表示集合，列表示元素， 则重复覆盖问题指的是选择若干行，使得每一列都至少有一个$1$.

重复覆盖因为行与行之间不再存在互斥关系，所以不能因为选了某一行，而将其关联行全部删除。

---

具体做法如下：

• 选择某列，让该列消失：除了当前行的$1$之外，该列上其他的$1$的左右节点都断开与它的联系。
• 选择该列上某个$1$所在的行，将该行上的$1$所在的列消失：每列除了当前行的$1$之外, 该列其他的$1$的左右节点都断开与它的联系。
• 再配合一个$A\ast$剪枝，即利用一个估价函数来剪枝，加快搜索。剪枝搜索一般为剩下的$1$通过精确覆盖还至少需要选择多少行，设估价函数的值为$h$, 当前已经选择的行数为$k$, 如果$k+h>ans$, 则认为当前局面搜索下去，不可能出现最优解(假设是最少的行数），可以提前回溯。

第二步要留当前行的$1$不删除，一是因为这个$1$的存在，不会导致再次搜索到该列；二是因为未来的恢复操作需要这些$1$来做线索。

---

例4 HDU2295 雷达

题目描述

爪哇王国的$N$个城市需要被雷达覆盖，因为王国有$M$个雷达站，但只有$K$个操作员，所以我们最多只能操作$K$个雷达。所有雷达的覆盖范围都是半径为$R$的圆形。我们的目标是在使用不超过$K$个雷达的情况下，尽量减小$R$，同时覆盖整个城市。

数据范围

$1\le T\le 20,1\le N,M\le 50,1\le K\le M,0\le X,Y\le 1000$

---

分析

二分雷达覆盖的半径。
求出该半径下每个雷达覆盖哪些城市，建立01矩阵。行表示雷达，列表示城市，如果雷达i能够覆盖城市j，则矩阵的第$i$行第$j$列设为1.
然后用DLX求重复覆盖，看能否满足要求。如果可以满足，则继续缩小半径；否则增大半径。

---

struct DLX {

    const static int ROW = 1003, COL = 1003, SIZE = ROW * COL;
    int L[SIZE], R[SIZE], U[SIZE], D[SIZE];  //模拟指针
    int col[SIZE], row[SIZE]; //所在列 所在行
    int visn, visited[COL]; //用于估价函数
    int sel[ROW], seln; //选择的行
    int sz[COL]; //列元素数
    int total/*节点编号*/, H[ROW];

    void init(int clen) { //初始化列头指针
    for(int i = 0; i <= clen; ++i) {
        L[i] = i - 1; R[i] = i + 1;
        U[i] = D[i] = i; sz[i] = 0;
    }
    for(int i=0;i<ROW;i++) H[i]=-1;
    for(int i=0;i<COL;i++) visited[i]=0; visn = 0; //用于重复覆盖的A*剪枝
    L[0] = clen; R[clen] = 0; total = clen + 1;
    }

---

参考代码

void _remove(const int &c) {
    for(int i = D[c]; i != c; i = D[i])
        L[R[i]] = L[i], R[L[i]] = R[i];
}

void _resume(const int &c) {
    for(int i = U[c]; i != c; i = U[i])
        L[R[i]] = R[L[i]] = i;
}

---

参考代码

int Astar(){ //估价函数
    int res = 0; ++visn;
    for(int i = R[0]; i != 0; i = R[i]) {
        if(visited[i] != visn) {
        ++res; visited[i] = visn;
        for(int j = D[i]; j != i; j = D[j])
            for(int k = R[j]; k != j; k = R[k])
                visited[col[k]] = visn;
        }
    } return res;
}

---

参考代码

bool _dance(int now){
    if(now + Astar() > limit) return false;
    if(R[0] == 0) return now<=limit;
    int c=R[0], i, j;
    for(i = R[0]; i != 0; i = R[i]) //选择元素最少的列c
        if(sz[c] > sz[i]) c = i;
    for(i = D[c]; i != c; i = D[i]) {
        _remove(i);
        for(j = R[i]; j != i; j = R[j])
            _remove(j);
        if(_dance(now + 1)) { //对于不同的题 这个地方常常需要改动
            return true;
        }
        for(j = L[i]; j != i; j = L[j])
            _resume(j);
        _resume(i);
    }
    return false;
    }
}
