C++与Python实现逆透视变换IPM(鸟瞰图)

本文介绍了如何使用OpenCV透视变换技术将普通单目相机图像转换为鸟瞰图,通过选取图像中的四个关键点确定变换矩阵,详细展示了Python代码实现步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、待解决的问题

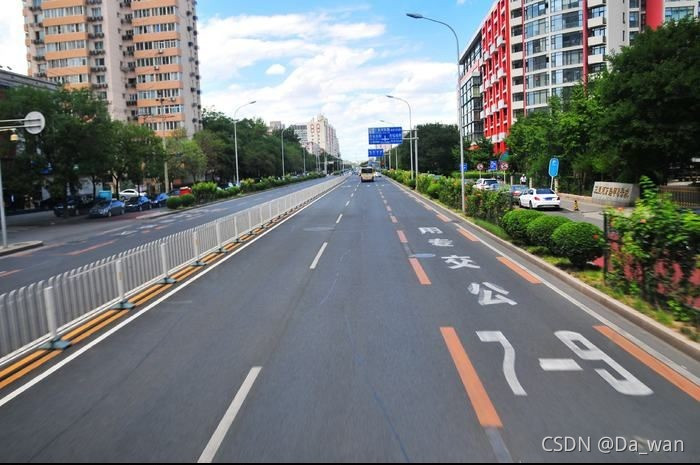

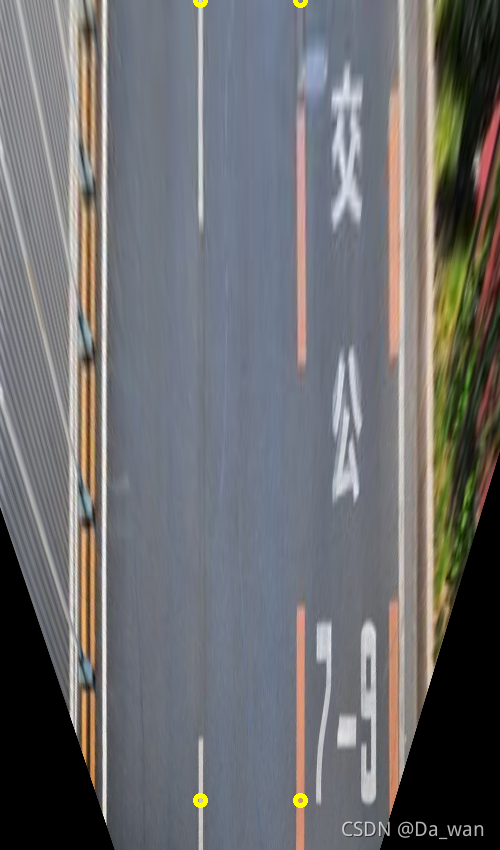

 这是一张普通单目相机拍摄的图像,需要将其处理成鸟瞰图,效果图如下:

 上面这幅鸟瞰图只包含原图像的一部分信息,并没有包含所有内容(这个问题接下来再回答),但是可以验证鸟瞰图基本正确。

二、解决方法

通过opencv中透视变换库实现;(本内容只介绍实践,不谈理论,理论网上搜索应该有很多)

实现流程如下:

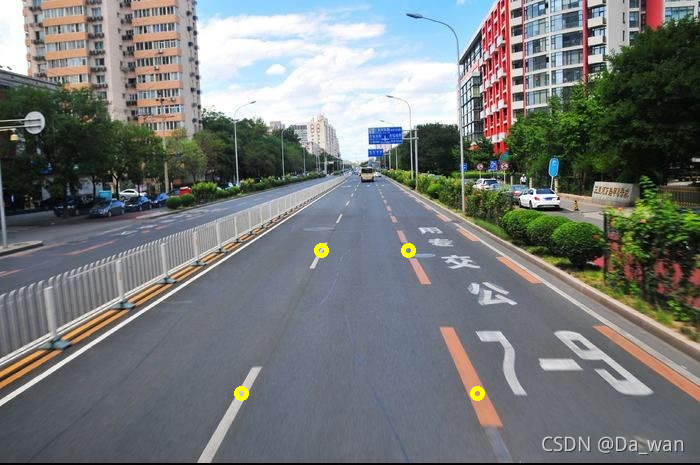

1.首先需要确定图像中的4个点,这四个点在现实世界一定是矩形,下图4个点围成一个车道(是矩形)

2.opencv通过这四点坐标,对应变换成现实世界的矩形,得到原图像如下:

 上图的长度范围就是这4点坐标的范围,这基本上就完成了鸟瞰图的转换。

3.如果需要修改范围,可以修改4点坐标的位置,但是一定要保证选取的4个点围成的面积是矩形

 三、代码实现

 Python:

import cv2
import numpy as np

def multi_transform(img, pts1):

    ROI_HEIGHT = 30000
    ROI_WIDTH = 3750

    # 设定逆透视图的宽度
    IPM_WIDTH = 500
    N = 5

    # 保证逆透视图的宽度大概为N个车头宽
    sacale=(IPM_WIDTH/N)/ROI_WIDTH
    IPM_HEIGHT=ROI_HEIGHT*sacale

    pts2 = np.float32([[IPM_WIDTH/2-IPM_WIDTH/(2*N), 0],
                       [IPM_WIDTH/2+IPM_WIDTH/(2*N), 0],
                       [IPM_WIDTH/2-IPM_WIDTH/(2*N), IPM_HEIGHT],
                       [IPM_WIDTH/2+IPM_WIDTH/(2*N), IPM_HEIGHT]])

    print(IPM_HEIGHT,IPM_WIDTH)

    matrix = cv2.getPerspectiveTransform(pts1, pts2)
    output = cv2.warpPerspective(img, matrix, (int(IPM_WIDTH),int(IPM_HEIGHT+50)))

    for i in range(0, 4):
        cv2.circle(img, (pts1[i][0], pts1[i][1]), 6, (0, 0, 255), cv2.FILLED)

    for i in range(0,4):
        cv2.circle(output, (pts2[i][0], pts2[i][1]),6, (0, 0, 255), cv2.FILLED)

    # p1 = (0, 250)
    # p2 = (img.shape[1], img.shape[0]-100)
    # point_color = (255, 0, 0)
    # cv2.rectangle(img, p1, p2, point_color, 2)

    cv2.imshow("src image", img)
    cv2.imshow("output image", output)
    cv2.waitKey(0)

if __name__ == '__main__':
    # 图像1
    img = cv2.imread("./a.jpeg")
    pts1 = np.float32([[321, 250],       # p1
                       [408, 250],       # p2
                       [241, 393],       # p3
                       [477, 393]])      # p4

    # 图像2
    # img = cv2.imread("./789.jpeg")
    # pts1 = np.float32([[243, 189],       # p1
    #                    [383, 186],       # p2
    #                    [77, 253],       # p3
    #                    [533, 253]])      # p4

    multi_transform(img, pts1)

需要修改main函数中,图像读取的路径以及4点的坐标

4点对应关系:p1:左上        p2:右上        p3:左下        p4:右下

 四、扩展材料

附上C++的实现代码,已上传至:https://github.com/zenxan/IPM_transform

有详细的Readme文件

python的opencv输出窗口左下角有专门的像素坐标提取信息,可以直接使用!
