PyEMD中的残余量分析

Cyril_KI

已于 2023-07-18 21:27:41 修改

阅读量3.4k

点赞数 13

分类专栏： Python 文章标签： PyEMD EEMD CEEMDAN

于 2022-04-23 21:14:54 首次发布

本文链接：https://blog.youkuaiyun.com/Cyril_KI/article/details/124370191

版权

Python 专栏收录该内容

26 篇文章

订阅专栏

这篇博客探讨了PyEMD库中经验模态分解（EMD）及其变体集成经验模态分解（EEMD）的实现，特别是CEEMDAN方法。两种不同的调用方式导致了不同的Res结果。方法一中的Res是重建误差，而方法二的Res是实际残余量。正确的残差获取应通过`ceemdan[-1]`。在进行信号建模时，通常可以忽略方法一中的Res部分。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

前言

PyEMD是经验模态分解 (EMD)及其变体的Python实现，EMD最流行的扩展之一是集成经验模态分解 (EEMD)，它利用了噪声辅助执行的集成。

顾名思义，这个包中的方法获取数据（信号）并将其分解为一组组件。所有这些方法理论上都应该将信号分解为同一组分量，但实际上有很多细微差别和不同的方法来处理噪声。无论采用何种方法，获得的分量通常称为本征模态函数(IMF)，以强调它们包含固有（自身）属性，即特定振荡（模态）。（以上来自官方文档）

两种实现形式

最近尝试实现CEEMDAN，CEEMADN也是EMD的一种变体。按照官方API，有以下两种形式的写法：

大部分优快云博客采用的是第一种写法：

ceemdan = CEEMDAN()
ceemdan.ceemdan(load)
imfs, res = ceemdan.get_imfs_and_residue()
vis = Visualisation()
vis.plot_imfs(imfs, res)

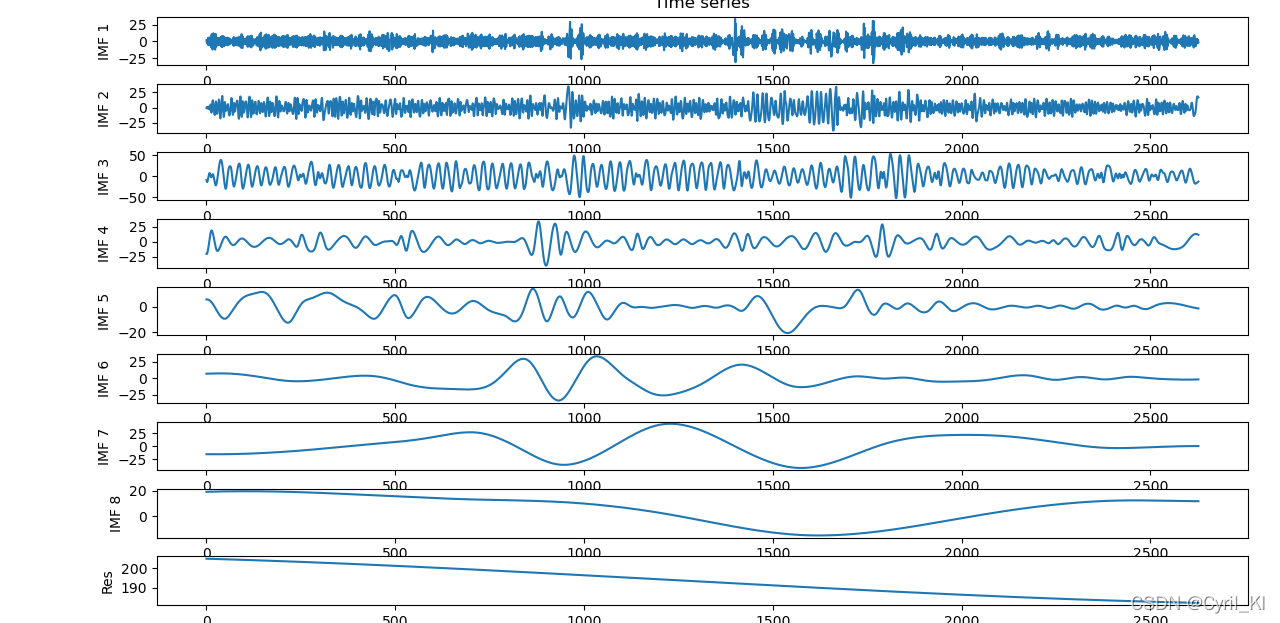

这种写法得到的图为：
在这里插入图片描述
第二种写法，也是官方的写法：

ceemdan = CEEMDAN()(load)
imfs, res = ceemdan[:-1], ceemdan[-1]
vis = Visualisation()
vis.plot_imfs(imfs, res)

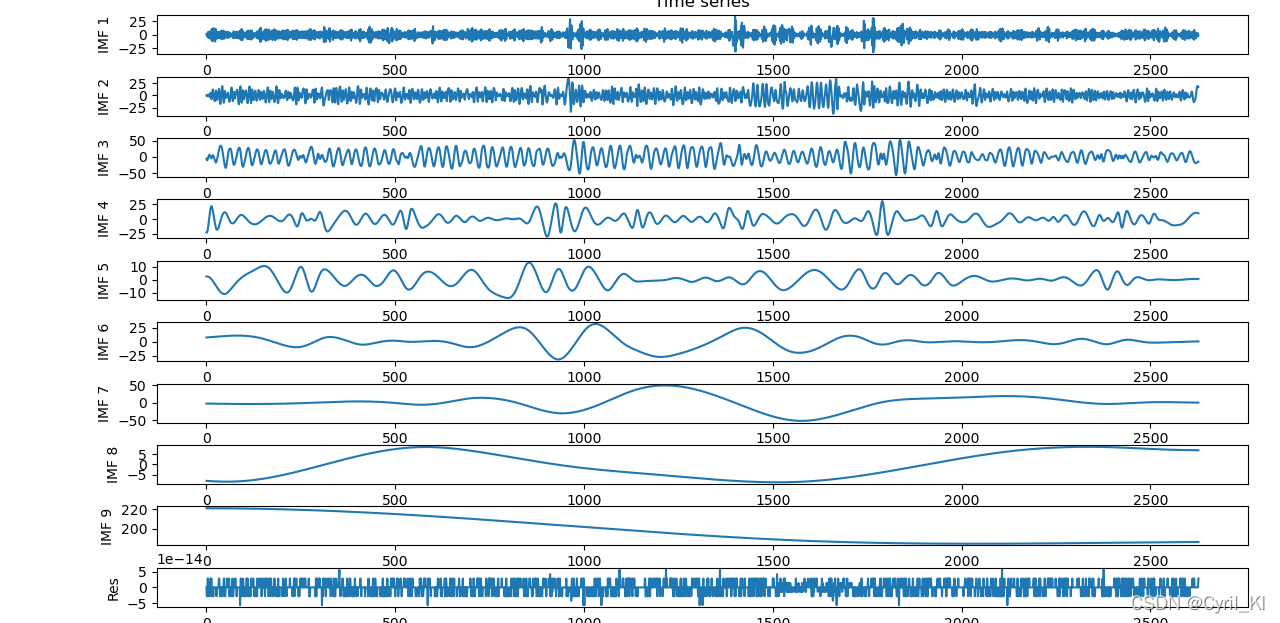

得到的图示为：
在这里插入图片描述
可以发现，两张图最大的区别在于Res。一般论文中给出的图示是第二种。

我们尝试输出第一种方法中的Res：

[ 0.00000000e+00 -2.84217094e-14  0.00000000e+00 ... -2.84217094e-14
  0.00000000e+00  0.00000000e+00]

可以发现其量级特别小，还原时我们可以不加上这一部分。而方法二中的Res显然量级是最大的，还原时必须加上。

因此，方法一中的Res是我们一般人所理解的残余量，在真正进行建模时可以不考虑。

方法一中画图时如果我们不包含残余量，即：

vis.plot_imfs(imfs=imfs, residue=res, include_residue=False)

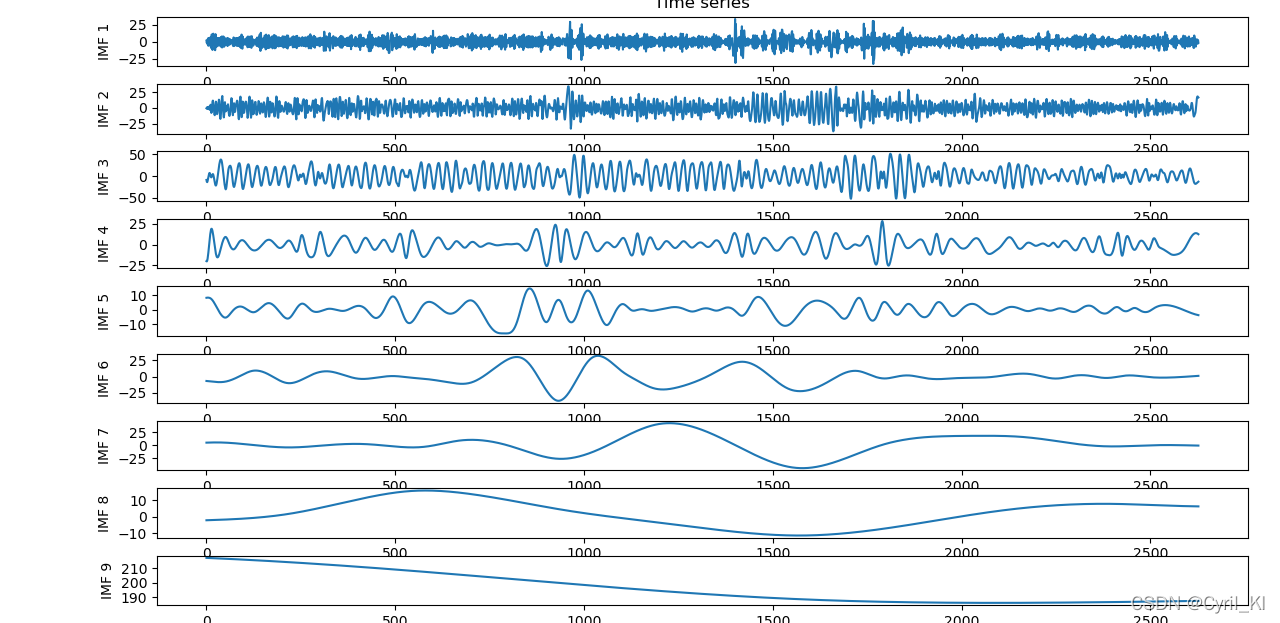

我们将得到：
在这里插入图片描述

区别

在github上经过交流后，得到如下结论：

方法一中的Res是重建误差，也就是分解之后不能再分解的部分。在PyEMD的源码中被定义为：

S * scale_s - np.sum(self.C_IMF, axis=0)

因此，ceemdan.get_imfs_and_residue()实际上得到的是最终的IMF和重建误差，而不是残差。

残差的正确获取方式是ceemdan[-1]。
