一学就懂!Abaqus热分析技术解析详细干货来了

一、传热现象基础理论

热传导是能量以热能形式在存在温差的物体或系统间传递的物理现象。其研究范畴涵盖热能的生成、转换及交换过程,构成工程热力学分析的核心基础。

二、传热机制分类

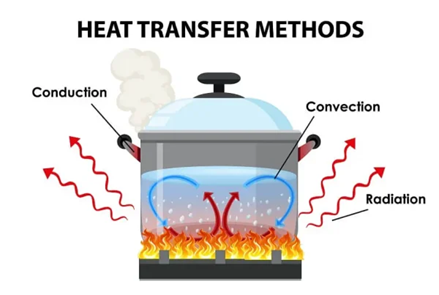

如图1所示,热传递主要依赖以下三种基本模式:

1.热传导(Conduction)

  • 机理:通过直接接触的分子或晶格振动传递能量。高温区域分子振动剧烈,通过碰撞将能量传递至低温区域,直至系统达到热平衡。
  • 特点:金属等致密材料导热系数高(如铜:385 W/m·K),非晶态材料导热性低(如木材:0.1 W/m·K)。
  • 实例:熨斗与衣物接触传热、手握冰块融化过程。

2.热对流(Convection)

  • 机理:流体与固体表面接触时,通过流体宏观运动传递热量。
  • 分类:自然对流(密度差驱动)与强制对流(外力驱动)。
  • 应用:发动机冷却系统、电子设备风冷散热。

3. 热辐射(Radiation)

  • 机理:电磁波形式传递能量,无需介质参与。
  • 定律:遵循斯特藩-玻尔兹曼定律(q=εσT4q=εσT4)。
  • 实例:焊接过程中的电弧辐射、太阳热能传递。

三、热传递速率影响因素

传热效率由以下参数共同决定:

  • 温度梯度(ΔT):温差越大,热流密度越高。
  • 材料属性:导热系数(λ)、比热容(CpCp​)、密度(ρ)。
  • 几何特征:有效接触面积(A)、传热路径长度(L)。
  • 边界条件:对流换热系数(h)、辐射发射率(ε)。

四、传热分析的工程应用

1.铸造工艺优化

通过液态金属凝固过程的热-流耦合模拟(如图2),可预测缩孔、气孔缺陷,优化浇注系统设计。

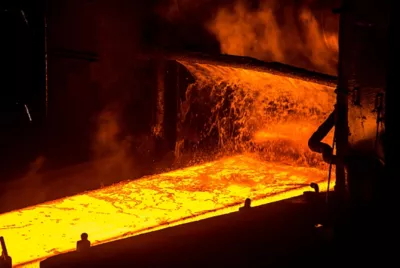

图:高温液态金属

2.焊接残余应力控制

多物理场分析揭示焊接热循环(如图3)对熔池形貌的影响,结合热应力公式:

σ=EαΔTσ=ΔT

(E:弹性模量,α:热膨胀系数)
指导工艺参数选择以降低变形风险。

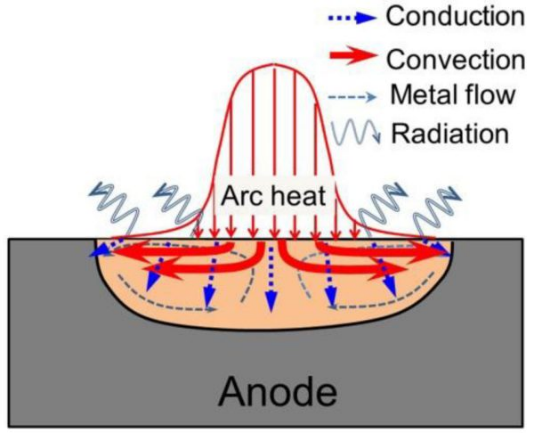

图: 焊接过程中的热传导机制

3. 电池热管理设计

电化学-热耦合模型实现温度场均衡控制,避免局部过热引发热失控。

4. 电子设备散热优化

通过芯片级传热仿真,优化散热器拓扑结构,确保结温低于安全阈值。

5. 发动机热负荷分析

冷却系统对流换热模拟指导流道布局,提升燃油效率10%-15%。

五、Abaqus热分析模块解析

1、分析类型选择

  • 瞬态分析:考虑热容效应,适用于动态过程(如淬火冷却)。
  • 稳态分析:求解长时间尺度下的温度场稳态解(如管道保温设计)。

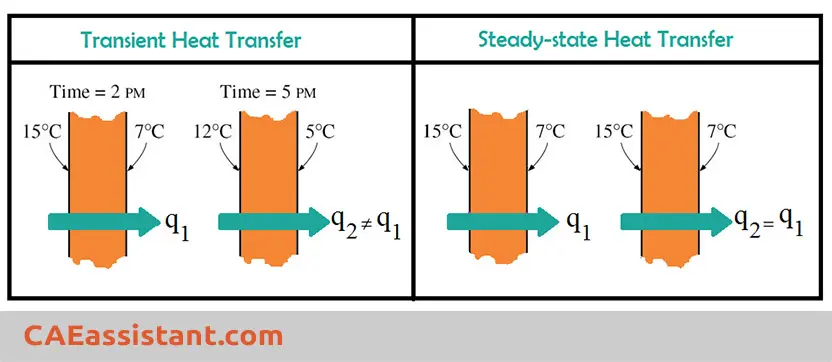

图:瞬态与稳态温度场对比

2、耦合方式对比

特征

顺序耦合

完全耦合

求解方法

温度场→力学场分步计算

温度-位移场同步迭代

精度

中等(忽略双向耦合效应)

高(严格满足能量守恒)

适用场景

热变形主导问题

摩擦生热、塑性功显著问题

六、热分析实施流程示例

以圆柱体热锻成形模拟为例:

  1. 初始条件:坯料800°C,模具50°C
  2. 边界设定:接触热阻、环境对流
  3. 求解器选择:Abaqus/Explicit动态显式算法
  4. 后处理:提取温度梯度场与等效热应力云图

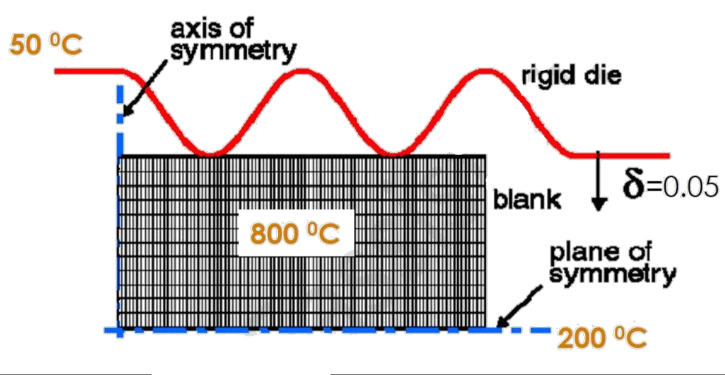

图:圆柱体热锻成形

七、Abaqus的最佳实践落地

企业引入Abaqus,更希望能得到赋能价值,因此,选择一家靠谱的服务商比选择产品还须谨慎,这里给大家推荐一家达索Abaqus在国内的金牌伙伴,它就是—广州市凯思软件工程有限公司(简称:凯思软件),选择凯思的理由如下:

1、历史积淀最深:历史最悠久的Abaqus服务商,拥有接近30年服务经验,深度参与工业装备、高科技、消费品、汽车零部件等行业的标杆项目,开拓了达索多个行业的首个成功案例;

2、达索口碑标杆:连续多年获评达索体系奖项“最佳实践合作伙伴”“中国数字化企业解决方案优秀供应商”“工业装备行业杰出贡献”;

3、全场景覆盖能力:服务范围涵盖从需求分析、实施到后期运维的全生命周期,拥有大量成功案例,在需求响应效率与问题解决能力上广受客户认可;

4、技术生态引领者:被誉为达索实施生态圈的“黄埔军校”,培养的专家团队遍布行业,推动国内Abaqus人才的标准化建设。
