Abaqus 弹簧单元详解:精确模拟机械系统行为的利器

Abaqus中的弹簧单元是一种特殊功能单元,主要用于模拟结构中的弹性连接或约束。‌ Abaqus提供了三种主要的弹簧单元类型:SPRING1、SPRING2和SPRINGA。

Abaqus弹簧单元通过力-位移或力矩-转角的耦合关系,实现了对物理弹簧及理想化轴向/扭转构件的精确模拟。其支持线性与非线性行为、温度/场变量依赖性,并兼容小位移与大位移分析,成为机械系统建模的核心工具。

目录

1. Abaqus 弹簧单元概述

1.1 应用场景

2. 弹簧单元的行为特性

3. Abaqus 弹簧单元类型

4. 自由度配置规则

5. 压缩与拉伸不同刚度的实现方法

6. 结论

1. Abaqus 弹簧单元概述

弹簧单元通过连接两个节点建立力-位移或力矩-转角关系,刚度/柔度由用户定义。该单元可表征实际弹簧行为,或作为简化模型模拟复杂连接。

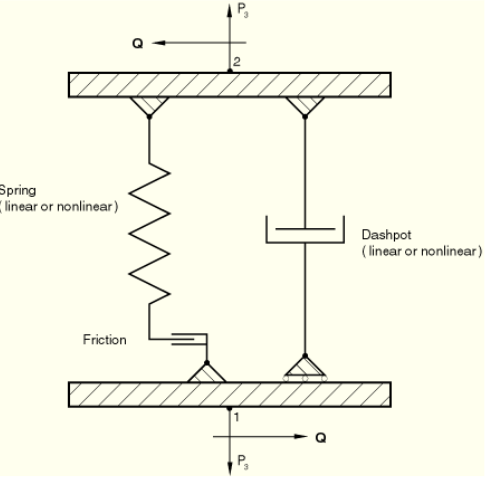

图1弹簧阻尼器系统

1.1 应用场景

· 物理弹簧建模

悬架系统、减震器等机械部件。

· 结构阻尼器模拟

通过阻尼效应实现能耗分析。

· 刚体运动约束

抑制装配体分析中的自由刚体位移。

· 频率相关分析

模拟动态载荷下的频变特性(如隔振装置)。

· 简化构件模拟

近似杆件轴向变形或梁扭转变形。

· 跨单元连接

作为壳单元与梁单元等异类单元的连接媒介。

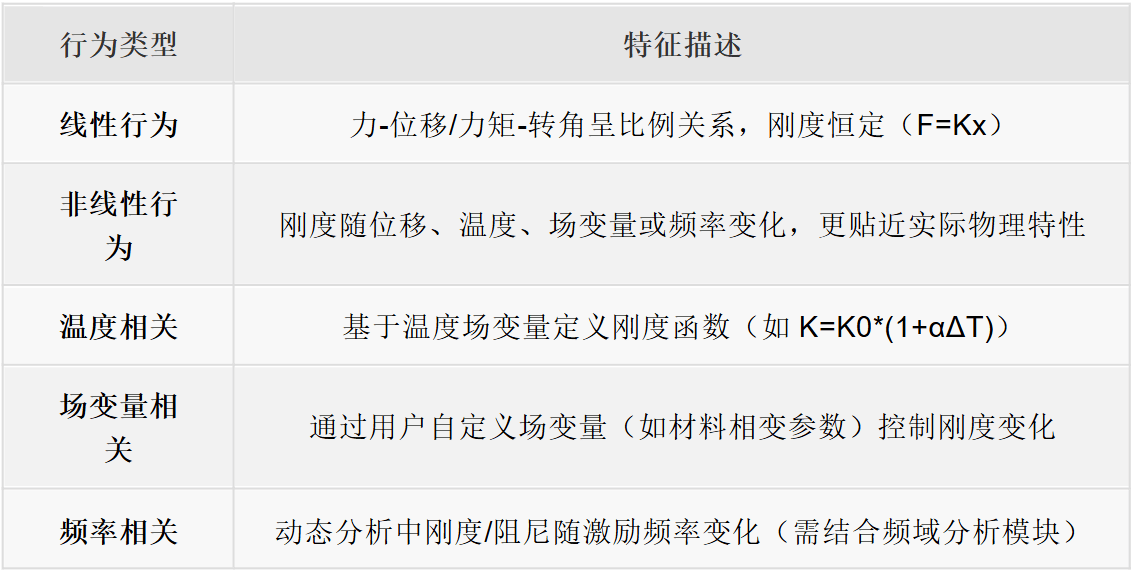

2. 弹簧单元的行为特性

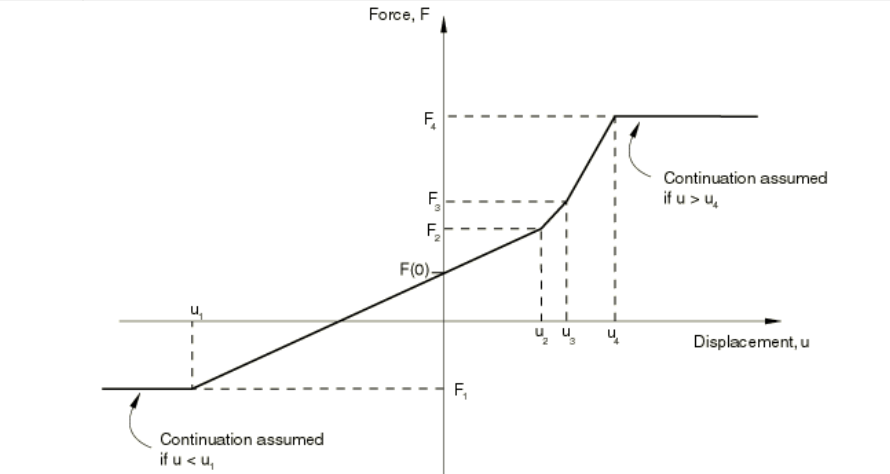

图2非线性弹簧

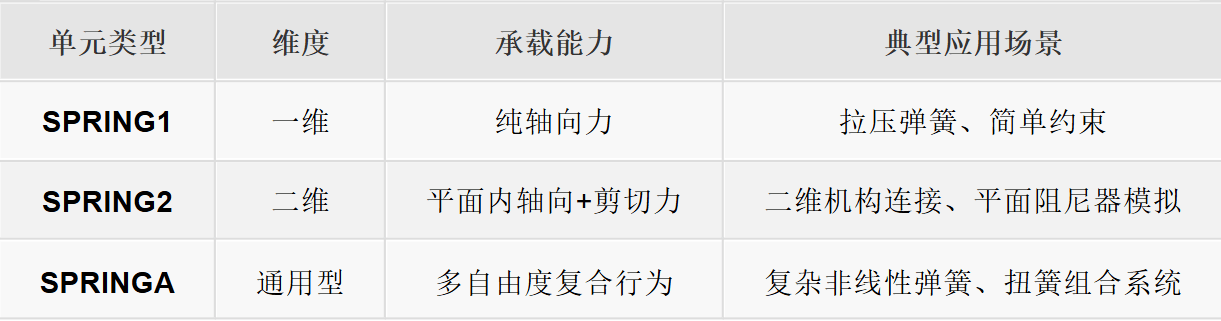

3. Abaqus 弹簧单元类型

4. 自由度配置规则

· SPRING1:1个平动自由度(局部坐标系轴向)

· SPRING2:2个平动自由度(平面内X/Y方向)

· SPRINGA:可自定义平动/转动自由度组合

注意:需确保连接节点已激活对应自由度。

5. 压缩与拉伸不同刚度的实现方法

通过修改输入文件(*.inp)定义非线性弹簧特性,步骤如下:

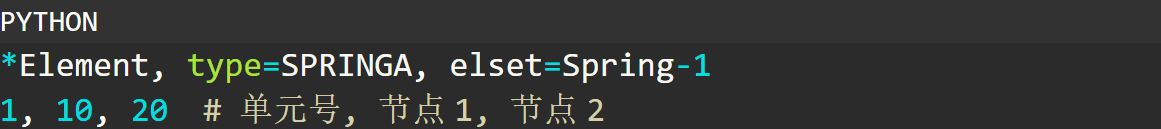

Step 1. 模型准备

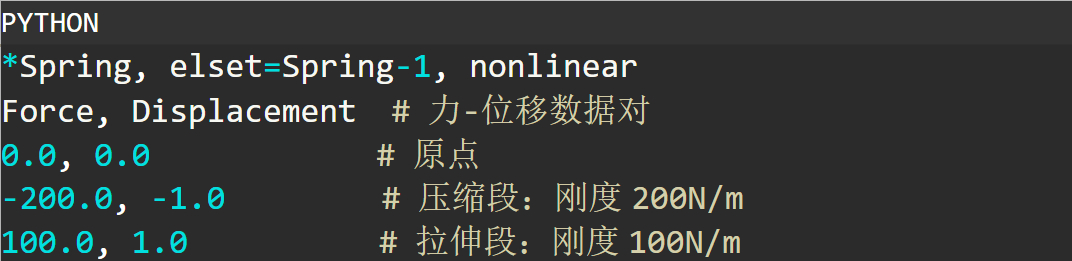

Step 2. 定义非线性刚度

参数说明

· 压缩刚度 K_c = |ΔF/Δx| = |-200/(-1)| = 200 N/m

· 拉伸刚度 K_t = 100/1 = 100 N/m

注意事项

· 修改前需备份原始inp文件

· 非线性分析需启用Nlgeom选项

· 建议通过*Plot命令验证力-位移曲线

6. 结论

Abaqus弹簧单元凭借其多维建模能力与非线性定义功能,可精准表征复杂机械系统的弹簧特性。通过合理选择单元类型(SPRING1/2/A)与刚度定义方式,工程师能够:

· 实现拉压不对称刚度模拟

· 耦合温度/频率等环境参数

· 构建跨尺度连接模型

该工具为车辆悬架优化、精密仪器隔振设计等工程问题提供了高效解决方案。
