STM32F407定时器中断

定时器中断

定时器简介

SMT32F1系列共有8个定时器：

高级定时器（TIM1、TIM8）；通用定时器（TIM2、TIM3、TIM4、TIM5）；基本定时器（TIM6、TIM7）。

SMT32F4系列共有15个定时器：

高级定时器（TIM1、TIM8）；通用定时器（TIM2、TIM3、TIM4、TIM5、TIM9~TIM14）；基本定时器（TIM6、TIM7）。

定时器的挂载

对于STM32F4而言，APB2挂载的定时器有TIM1、TIM8、TIM9~11。其他的定时器均挂载在APB1上。

基本定时器

基本定时器比高级控制定时器和通用定时器功能少，结构简单，理解起来更容易，我们就开始先讲解基本定时器内容。基本定时器主要两个功能，第一就是基本定时功能，生成时基，第二就是专门用于驱动数模转换器(DAC)。控制器有两个基本定时器TIM6和TIM7，功能完全一样，但所用资源彼此都完全独立，可以同时使用。在本章内容中，以TIMx统称基本定时器。

基本上定时器TIM6和TIM7是一个16位向上递增的定时器，当我在自动重载寄存器(TIMx_ARR)添加一个计数值后并使能TIMx，计数寄存器(TIMx_CNT)就会从0开始递增，当TIMx_CNT的数值与TIMx_ARR值相同时就会生成事件并把TIMx_CNT寄存器清0，完成一次循环过程。如果没有停止定时器就循环执行上述过程。

基本定时器功能框图

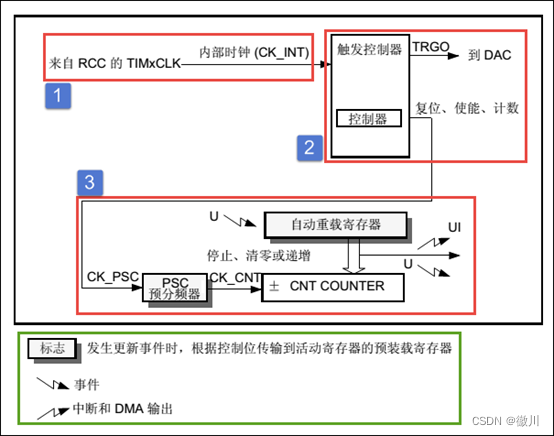

基本定时器的功能框图包含了基本定时器最核心内容，掌握了功能框图，对基本定时器就有一个整体的把握，在编程时思路就非常清晰，见图 01。

首先先看图 01中绿色框内容，第一个是带有阴影的方框，方框内容一般是一个寄存器名称，比如图中主体部分的自动重载寄存器(TIMx_ARR)或PSC预分频器(TIMx_PSC)，这里要特别突出的是阴影这个标志的作用，它表示这个寄存器还自带有影子寄存器，在硬件结构上实际是有两个寄存器，源寄存器是我们可以进行读写操作，而影子寄存器我们是完全无法操作的，有内部硬件使用。

影子寄存器是在程序运行时真正起到作用的，源寄存器只是给我们读写用的，只有在特定时候(特定事件发生时)才把源寄存器的值拷贝给它的影子寄存器。多个影子寄存器一起使用可以到达同步更新多个寄存器内容的目的。

接下来是一个指向右下角的图标，它表示一个事件，而一个指向右上角的图标表示中断和DMA输出。这个我们把它放在图中主体更好理解。图中的自动重载寄存器有影子寄存器，它左边有一个带有"U"字母的事件图标，表示在更新事件生成时就把自动重载寄存器内容拷贝到影子寄存器内，这个与上面分析是一致。寄存器右边的事件图标、中断和DMA输出图标表示在自动重载寄存器值与计数器寄存器值相等时生成事件、中断和DMA输出。
1. ①时钟源
定时器要实现计数必须有个时钟源，基本定时器时钟只能来自内部时钟，高级控制定时器和通用定时器还可以选择外部时钟源或者直接来自其他定时器等待模式。我们可以通过RCC专用时钟配置寄存器(RCC_DCKCFGR)的TIMPRE位设置所有定时器的时钟频率，我们一般设置该位为默认值0，使得可选的最大定时器时钟，这里我们去数据手册上找这个定时器是挂载在哪个时钟源上的。

2. ②控制器
定时器控制器控制实现定时器功能，控制定时器复位、使能、计数是其基础功能，基本定时器还专门用于DAC转换触发。

3. ③计数器
基本定时器计数过程主要涉及到三个寄存器内容，分别是计数器寄存器(TIMx_CNT)、预分频器寄存器(TIMx_PSC)、自动重载寄存器(TIMx_ARR)，这三个寄存器都是16位有效数字，即可设置值为0至65535。
