137 RTC+15位间隔定时器

1.RTC 基本功能

2.RTC 具备各种定时中断功能，比如秒中断，分中断，时中断等。

3.RTC 具备闹钟中断，设置好闹钟过后，测试可以触发中断，详细配置下面有。

4.RTC 1HZ输出。

#include "BAT32G137.h"
#include "clk.h"
#include "rtc.h"

// bref: rtc 外设初始化
// para:
// note:
static void rtc_init(void)
{
	// 配置晶振 时钟源
	// 主时钟X1 X2作为IO,副时钟IO作为晶振口 这个时候外部需要接晶振
	CLK_Osc_Setting(OSC_PORT,OSC_OSCILLATOR);
	// 配置RTC 启用副时钟
	RTC_Init(RTC_FSUB); //  RTC_32M 表示意思在32M的FIH的分频时钟为RTC时钟源

	INTC_ClearPendingIRQ(RTC_IRQn); /* clear INTRTC interrupt flag */
    NVIC_ClearPendingIRQ(RTC_IRQn); /* clear INTRTC interrupt flag */
    INTC_EnableIRQ(RTC_IRQn);       /* enable INTRTC interrupt */
    NVIC_EnableIRQ(RTC_IRQn);       /* enable INTRTC interrupt */
	// 设置秒中断.注意可以选择其他中断，比如分，时等。
	RTC_Set_ConstPeriodInterruptOn(HALFSEC);
	// 启动RTC
	RTC->RTCC0  |= _80_RTC_COUNTER_START;
	rtc_counter_value_t t;
	t.sec = 0x30;
	t.min = 0x19;
	t.hour = 0x10;
	t.week = 0x01;
	RTC_Set_CounterValue(&t);

	// 开启闹钟
	RTC_Set_AlarmOn();
	rtc_alarm_value_t t_alarm;
	t_alarm.alarmwm = 0x20;
	t_alarm.alarmwh = 0x10;
	t_alarm.alarmww = 0xFF;

	RTC_Set_AlarmValue(t_alarm);
	// 开启1HZ输出
	RTC_1HZ_Output();

}

// 功能一:RTC 基本功能
// 功能二:定时中断
// 功能三:闹钟
// 功能四:RTC输出

int main(void)
{
	rtc_init();
	//RTC_Stop();
//	CLK_Osc_Setting(OSC_PORT,OSC_OSCILLATOR);
	IT_Init(RTC_FSUB,0x7FFF/2);
	IT_Start();
	PORT->PM5  &= ~(1<<0);  // P50 output enable
    PORT->P5   &= ~(1<<0);  // P50 output low level
	while(1)
	{

	}
}

void IRQ22_Handler(void) __attribute__((alias("rtc_interrupt")));
/***********************************************************************************************************************
* Function Name: rtc_interrupt
* @brief  RTC interrupt service routine
* @param  None
* @return None
***********************************************************************************************************************/
void rtc_interrupt(void)
{
	volatile uint8_t ifl, ifh;
    ifl = INTC_GetPendingIRQ(RTC_IRQn);
    ifh = INTC_GetPendingIRQ(IT_IRQn);

    if (ifl)
    {
        if (RTC->RTCC1 & RTC_RTCC1_WAFG_Msk)
        {
            RTC->RTCC1 &= (uint8_t)~_10_RTC_ALARM_MATCH;        /* clear WAFG */
            INTC_ClearPendingIRQ(RTC_IRQn);                     /* clear INTRTC flag */
//            rtc_callback_alarm();
        }

        if (RTC->RTCC1 & RTC_RTCC1_RIFG_Msk)
        {
            RTC->RTCC1 &= (uint8_t)~_08_RTC_INTC_GENERATE_FLAG; /* clear RIFG */
            INTC_ClearPendingIRQ(RTC_IRQn);                     /* clear INTRTC flag */
//            rtc_callback_constperiod();
        }
    }

    if (ifh)
    {
        INTC_ClearPendingIRQ(IT_IRQn);                          /* clear INTIT flag */
//        rtc_callback_interval();
		 PORT->P5 ^= 0x01;
    }
}

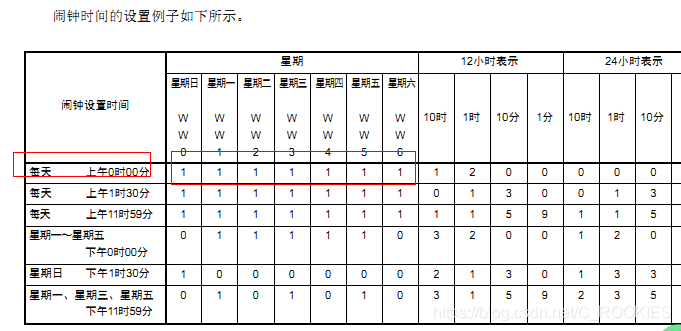

注意1表示那天闹钟。

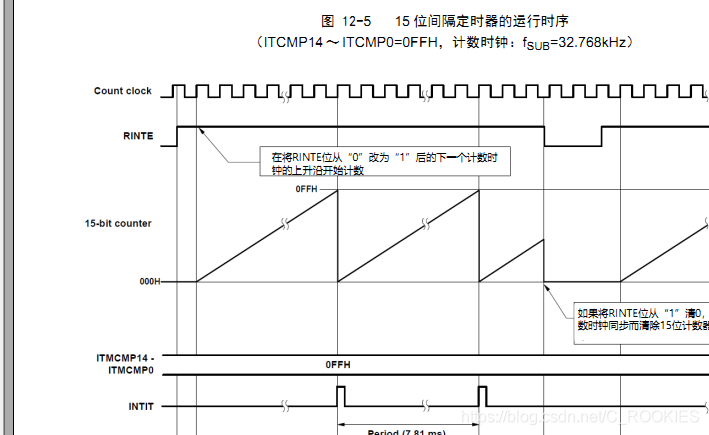

15间隔定时器中断

为什么会共用一个中断，是因为M0+ 只有32个IRQ，为了满足更多的中断，外扩一些一个中断模块。

但是即使怎么扩展，内核最多支持32个，所以中断标志可以很多，但是中断源和入口地址是不能变的。

注意设置时间需要定时器先启动。

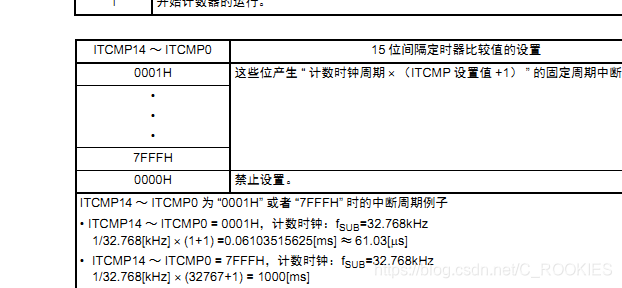

15位定时器 是向上计数模式。
