PADS Layout 颜色设置

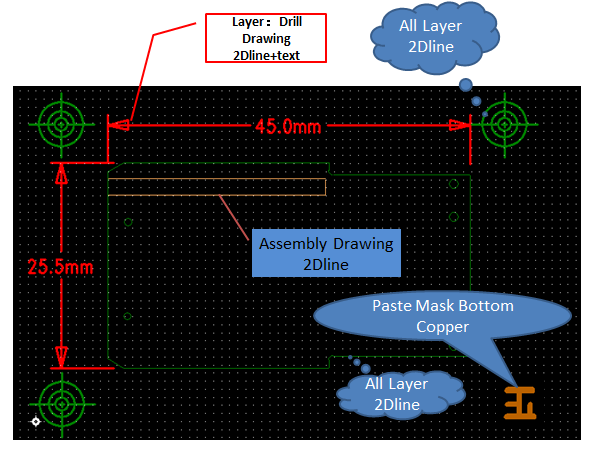

一、板框、装配线、标注线配置：

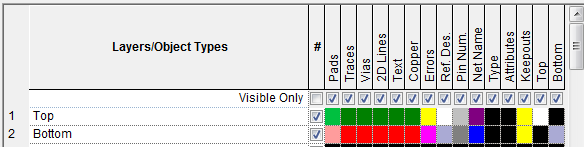

二、个人爱好，我一般把Top pads设置成为浅绿色，Top Trace/vias/2D Line/Text/Cooper设置成为深绿色，Error设置成为黄色，而Boottom pads 设置成为粉红色，Bootom Trace/Vias/2D Line/Text/Cooper设置成为红色，Error设置成为紫色。如下：

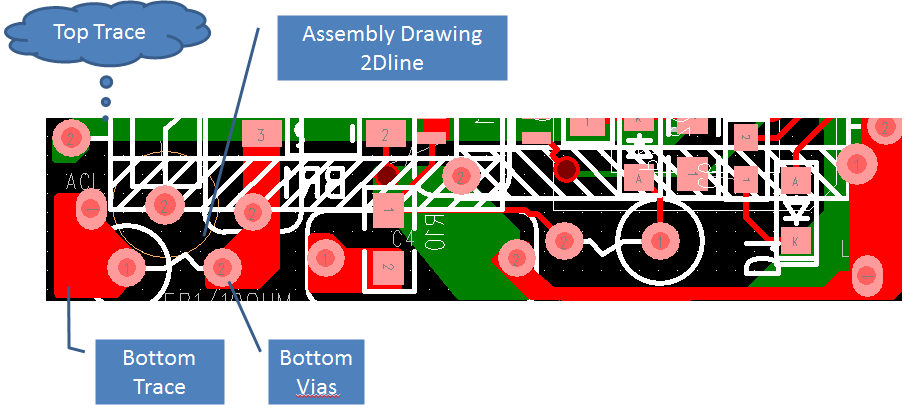

绘制出来的效果如下：

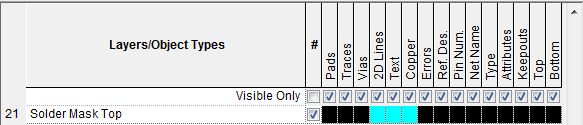

三、对于Soder Mask层，设置如下：

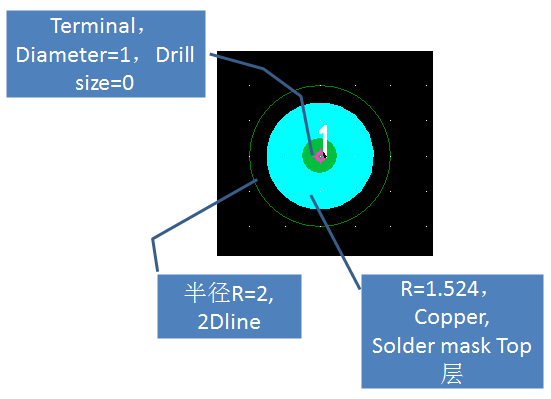

显示效果如下：

备注：该2Dline线径为0.0254，copper半径为1.524，在设置中心焊盘时，只需设置Mounted Side的Diameter。
