开关电源串模扼流圈、共模扼流圈选择方法

开关电源使用的电感器主要有：串模扼流圈、共模扼流圈、储能电感、滤波电感、磁珠

串模扼流圈选择方法：

1、串模扼流圈通常绕制在铁氧体磁环或螺线管上，对串模干扰呈现很高的阻抗



2、如1mH的串模扼流圈，当工作频率为1MHz时串模阻抗达到峰值

3、采用单层绕组的串模扼流圈的匝间电容最低。其谐振频率也最高

4、串模电感量可在100uH-5mH的范围内选取

共模扼流圈选择方法：

1、共模扼流圈包含两个互相对称的耦合电感，即将两个独立的绕组绕制在同一个环形磁芯或骨架形磁芯上

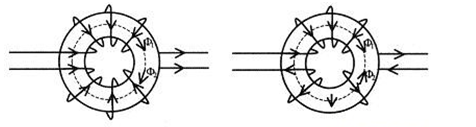

2、由于绕组沿相同方向绕制相同匝数，因此从电网引入的串模信号的磁通量在磁芯中被完全抵消。而共模信号的磁通量互相加强，对共模信号干扰呈现很大的感抗，使之不易通过

3、共模电感通常取8-33mH
