本文详细解释了差分线的工作原理，包括其定义、平行与等长的重要性，以及差分阻抗的常见值。指出虽然不平行和不等长在某些条件下可能可行，但会对信号质量产生负面影响。还讨论了差分对是否应走同层的问题，以及玻纤效应的影响。
本文原创：硬件大熊技术交流群 谢小凡
01 什么是差分线？

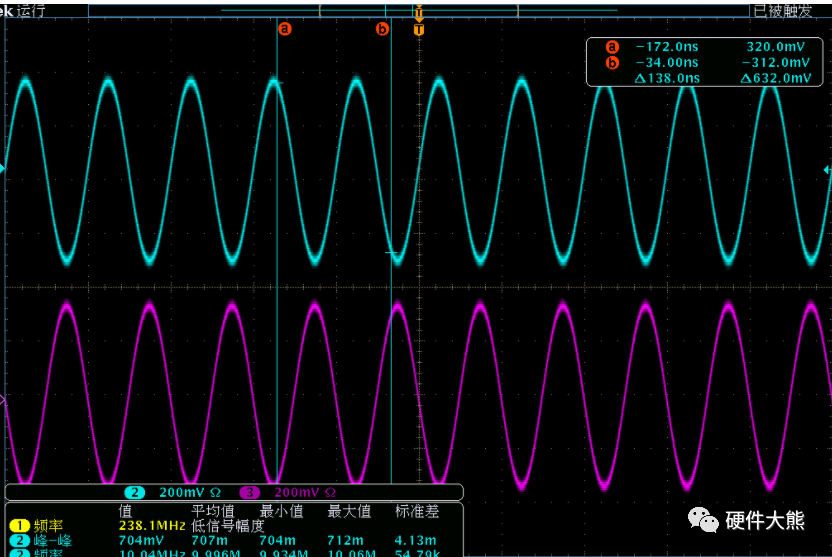

两条传输线，传输两个相位相反的信号，就叫差分传输，也叫奇模传输，这两条传输线构成的系统叫做差分线，它们的阻抗称为差分阻抗。
定义只有一个核心：两条线，传输相位相反信号，这就是差分线，它没有定义差分线要平行，也没有定义差分阻抗。
02 差分线要平行？可以不平行吗？
差分线平行走线，一是为了提高抗干扰能力，二是保证阻抗连续性，其实本质是保证了两条线耦合程度不变，从而保证了阻抗连续性。
那可以不平行吗？
当然是可以，差分线定义并没有平行这要求。当不平行走线的时候，我们只需要保证不平行的地方间距大于5W以上，同时保证单线阻抗一致，且保证两条线受到外界干扰很小，就可以不平行走线，也可以不用耦合在一起。比如测试夹具通常的处理，如下图USB3.0的夹具，出来后就变成单端走线，阻抗控制50欧姆：
实际上，根据定义，就算我们飞线2条，比如用同轴线，最后他们汇集到接收端，这样的2条线他也是差分传输。我们要求的平行，是为了大多数情况下，工程能够实现。
03 差分线要等长？可以不等长吗？
答案是不可以，差分线物理规则最重要的要求就是等长。
根据定义，接收端是将两条线的信号做差，我们实际的信号是梯形波，都有上升下降时间，当2条线不等长的时候，他们相位就会有误差，当长度相差过大的时候，甚至会将作差后的结果从0变成1。</
