谈论电感额定电流时,我们在谈什么

电感选型涉及感值、耐温、额定电流等多个因素,其中额定电流包括饱和电流(Isat)和温升电流(Irms)。饱和电流是指磁介质达到最大值对应的DC电流,而温升电流则是电感表面达到一定温度时的DC电流。实际应用中,取两者较小值为电感的额定电流。对于含有铁芯的功率电感,磁饱和特性会影响电感的感量,而射频电感则无饱和电流概念。了解这些参数有助于更准确地选择合适的电感器件。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

电感选型中,我们主要考究8个基本的要素:感值、耐温、额定电流、品质因数、直流电阻、自谐频率、尺寸、价格

额定电流的考究有两个方向——

1. 基于电感值的变化率的额定电流,磁介质达到达到最大值所对应的DC电流,即:饱和电流(Isat);

2. 基于电感温度上升的额定电流,即产品应用时,表面达到一定温度时所对应的DC电流,也称:温升电流(Irms);

实际选型中,我们会取该两个电流中的较小值作为电感的额定电流。

然而,这里面有个点需要留意:当我们在谈论电感饱和时,实际上是在谈论铁芯饱和,比如功率电感。对于没有铁芯的空心电感,如射频电感,并没有饱和电流的说法。

磁饱和特性可以在其磁化曲线(也叫:BH曲线或磁滞曲线)中看出,曲线中磁场强度H增加时,磁感应强度B逐渐趋于一个最大值,在磁饱和之后,B值增加但其增长速率却比饱和前小了几个数量级。

磁饱和特性中,具体到铁磁性材料上是由一个个磁畴构成,在未进行磁化前,磁畴的磁场随机排列,磁场相互抵消,整体上的磁场足以忽略。但外部的磁场强度H施加到材料后,磁畴重新排列且小磁场的方向与外磁场平行,相加后形成更大的磁场。磁场强度H越大,磁畴转变方向,形成的磁导率μ越大,从而形成的磁感应强度B也越大。当外部磁场强度大于某定值后,磁导率磁导率到达一个最大值,磁场强度再加大所产生的磁感应强度变化已可忽略,此时磁化强度接近定值,此时即为磁饱和。

电感的感量取决于磁导率μ,绕组等效匝数N,磁路等效截面积S,电感线圈等效磁路长度ɭ——

空气的磁导率几乎等于真空中磁导率μ0,而性能优异的磁性材料μ可达2000μ0。对于功率电感,感值范围一般从0.1uH到几mH,而射频电感通常是nH级别,少数可达uH。

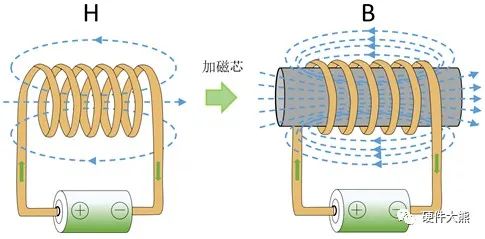

在受限于匝数、体积的情况下,功率电感含铁芯以提高感量,而射频电感则没这个必要。随着电感电流的

### 电感额定电流饱和电流的区别及应用场景 电感额定电流(Irms)和饱和电流(Isat)是两个重要的参数,它们分别反映了电感在不同条件下的工作能力[^4]。以下是两者的区别及应用场景: #### 额定电流(Irms) 额定电流是指电感器能够长期稳定工作的最大有效电流值。当通过电感电流超过额定电流,会导致电感器发热严重,从而影响其正常工作性能甚至损坏器件额定电流主要与电感器的直流电阻(DCR)以及散热设计有关。 - **特点**:额定电流关注的是电感器的热性能,确保不会因过热而降低寿命或损坏。 - **应用**:在功率电路中,如开关电源、DC-DC转换器等场景下,需要特别注意额定电流的选择,以避免电感器因过热而失效。 #### 饱和电流(Isat) 饱和电流是指电感器在芯材料达到饱和状态所对应的电流值。当电流超过饱和电流芯的通密度不再线性增加,导致电感量迅速下降,失去原有的电感特性[^1]。饱和电流主要取决于芯材料的性能和几何结构。 - **特点**:饱和电流关注的是电感器的性能,确保不会因饱和而导致电感量下降。 - **应用**:在需要稳定电感特性的场合,例如滤波器或储能电路中,必须保证工作电流不超过饱和电流,以维持电路的正常运行。 #### 区别总结 | 参数 | 定义 | 关注点 | 应用场景 | |--------------|--------------------------------------------------------------|------------------|--------------------------------| | 额定电流(Irms) | 电感器能够长期稳定工作的最大有效电流值 | 热性能 | 功率电路、开关电源等 | | 饱和电流(Isat) | 芯达到饱和状态电流值,超过此值电感量会迅速下降 | 性能 | 滤波器、储能电路等 | #### 示例代码:电感选型计算 以下是一个简单的Python代码示例,用于计算电感是否满足额定电流饱和电流的要求: ```python def check_inductor_rating(inductance, dc_resistance, max_temperature_rise, saturation_current, operating_current): # 计算额定电流 (假设温升电流平方成正比) rated_current = (max_temperature_rise / dc_resistance) ** 0.5 # 判断是否满足要求 if operating_current <= rated_current and operating_current <= saturation_current: return "电感满足要求" else: return "电感不满足要求" # 示例参数 inductance = 10e-6 # 电感值 (H) dc_resistance = 0.1 # 直流电阻 (Ω) max_temperature_rise = 40 # 最大允许温升 (℃) saturation_current = 3 # 饱和电流 (A) operating_current = 2 # 工作电流 (A) result = check_inductor_rating(inductance, dc_resistance, max_temperature_rise, saturation_current, operating_current) print(result) ``` ### 注意事项 在实际应用中,额定电流饱和电流的选择需要综合考虑电路的工作环境、负载需求以及电感器的规格参数。此外,还需要注意电感值对电路性能的影响,例如在高频条件下,电感值的选择会影响感抗大小和电路响应速度[^2]。
