本文总结了可控硅设计中的关键知识点，包括单向、双向可控硅的类型，可控硅的等效结构，以及设计时应注意的参数，如额定电流、控制极参数等。文章分享了实际设计中遇到的问题，如电路无法控制可控硅导通、负载不受控等，并解释了可控硅的“象限”概念和关断条件。此外，还提供了10条可控硅设计的黄金规则，涉及触发电路、抗干扰措施和可靠性设计等方面。
过去的几个智能开关项目中，频繁使用可控硅作为无触点开关，期间由于个人对可控硅设计认知粗糙的原因，跳入了好几个“坑”，现在对可控硅设计知识要点进行总结：
可控硅类别：
a. 单向可控硅：门极带阻灵敏型单向可控硅、门极灵敏型单向可控硅、标准型单向可控硅······
b. 双向可控硅：标准型双向可控硅、四象限双向可控硅、洗衣机专用双向可控硅、高结温双向可控硅、瞬态抑制型双向可控硅······
c. 电力电子可控硅：电力电子可控硅模块芯片、电力电子可控硅模块组件
可控硅等效结构：

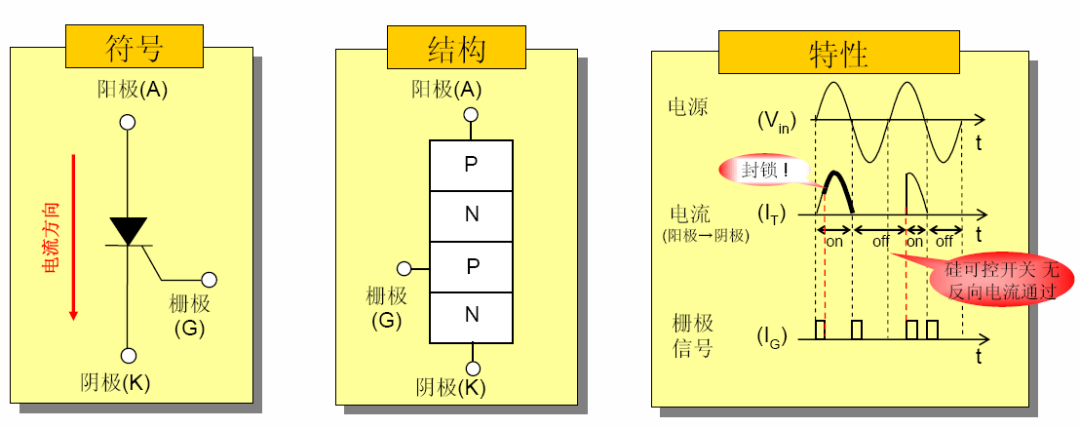

单向可控硅
双向可控硅

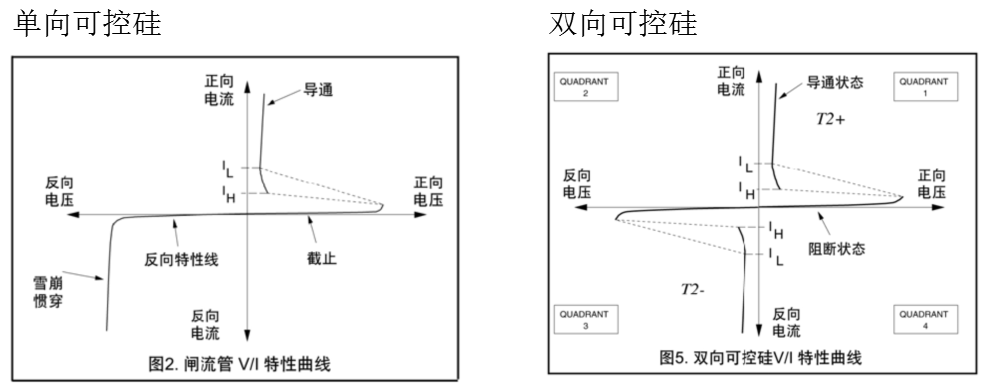

对于一个可控硅，主要看其5个参数：
额定平均电流、维持电流、控制极触发电压和电流、 正向阻断峰值电压、反向阻断峰值电压

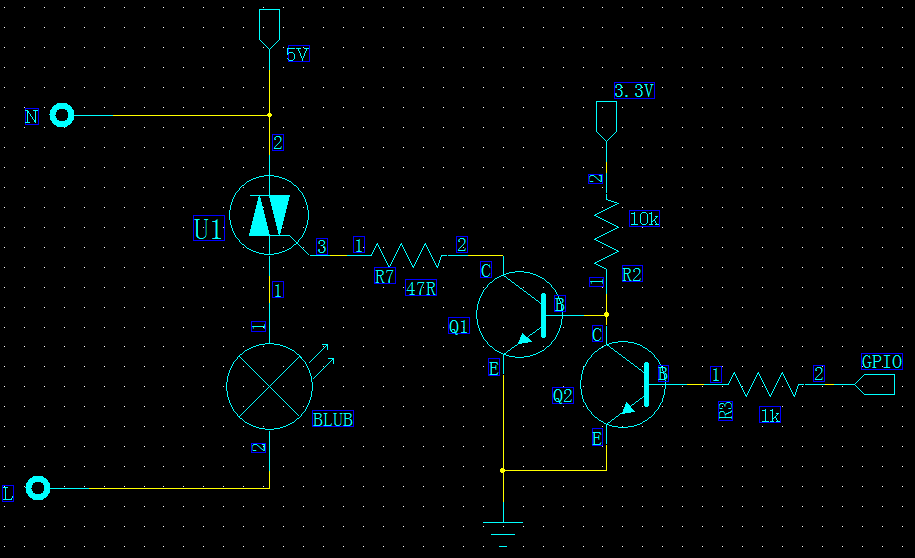

经验教训1：该电路能否将灯点亮？
解析：不能，由于控制可控硅关断的1,3引脚没有通路，无触
