LDO与DC-DC 的入门理解

本文适合电源技术初学者,介绍了LDO(低压差线性调整器)和DC-DC(开关型调整器)的工作原理与区别。LDO通过线性电路降压,适用于低功耗和效率要求不高的场景,而DC-DC利用开关模式提高能效,适合高效率设计。选型时需关注压差、效率等参数。

首先说明下这篇文章适合于对电源技术浅尝辄止的初学者,之所说适合是因为包括很多专业技术人员,在入门电源技术之初,基本都会陷入诸如“LDO与DC-DC区别”、“LDO与DC-DC在选型上该如何取舍”等问题,对于LDO与DC-DC的各种疑惑存在于采购、工程、软件等非硬件人员中,因此,若你是硬件专业人员,这篇文章对于你来说可能是你早已理解过的知识,若你认为以下文字描述的还比较恰当且容易理解,那么当有一名采购同事或软件工程师再问你类似的问题,你可以转发这个给他而非多次重复回答这个问题。

LDO:低压差线性调整器

DC-DC:开关型调整器

关于LDO:

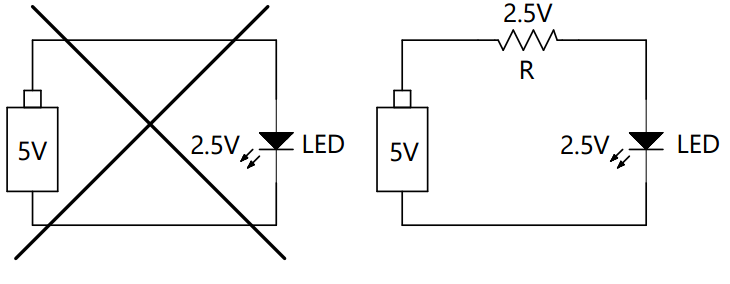

如下图,假如有一个电池5V,一个LED灯的驱动电压为2.5V,你不能直接把灯接到电池上,因为5V的电压对于灯来说过高会直接把灯烧坏,因此你必须串联一个电阻,而且这个电阻的设计原则是在保证灯的亮度下承担“过剩”的电压,也就是5V-2.5V = 2.5V 。(具体这个电阻阻值怎么算假如我们灯需要流过5mA的电流,那么对于串联电路中,各个点的电流相同可知,电阻流过的电流也为5mA,根据欧姆定律可知电阻阻值R = 2.5V / 5mA = 0.5KΩ。

在如上的理解中,5V供对负载LED灯进行驱动的过程为“降压”,而电阻“承担剩余压降”,这个作用就是LDO要达到的效果,就像现在找到一个输出电压为2.5V的LDO,我们可以做到如下图(为了避免干扰,我暂时不放入限流电阻)。
