使用FPGA实现串-并型乘法器

介绍

其实我们知道，用FPGA实现乘法器并不是一件很简单的事，而且在FPGA中也有乘法器的IP核可以直接调用，我这里完全就是为了熟悉一些FPGA的语法然后写了这样一个电路。

---

串-并型乘法器模块

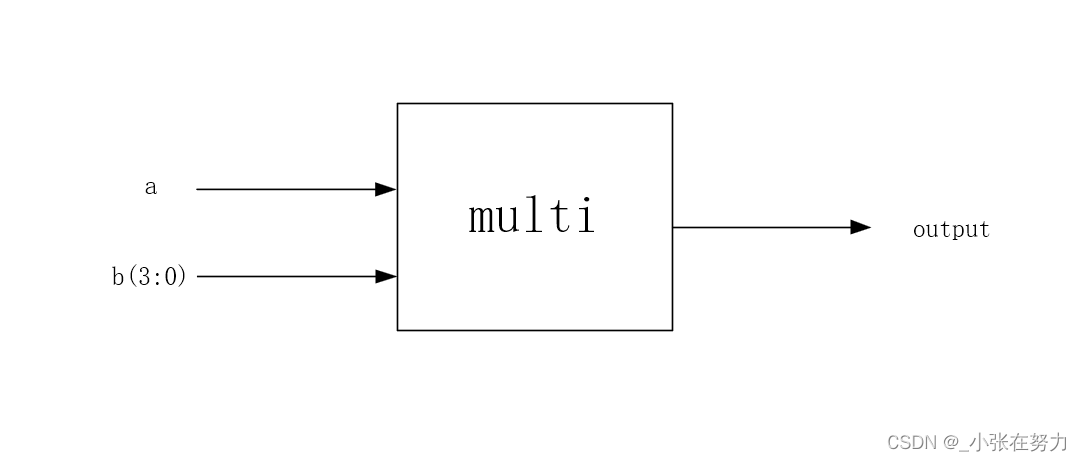

从字面上看，串-并乘法器就是其中一个乘数是串行的，另一位乘数是并行的。我在这里只描述一下模块的输入输出端口，相比于并行乘法器，串-并型乘法器占用的资源更少。

在这里，a是串行的数据，b是并行的4位数据，output也是串行的数据。

---

设计文件

这里我把基础的与门，D触发器和乘法器都给省略掉了。

---

--pipe元件

library ieee;
use ieee.std_logic_1164.all;
use work.my_component.all;
entity pipe is
    port( a,b,clk,rst : in std_logic;
            d_reg_out : out std_logic);
end entity;
architecture behavior of pipe is
    signal f_add_outc,cin,f_add_outs : std_logic;
begin
    u1 : component f_add
    port map(a,b,cin,f_add_outs,f_add_outc);
    u2 : component d_reg
