64-基于stm32单片机烟雾可燃气体温湿度检测上传Onenet云平台程序源码原理图元器件清单

功能介绍：采用stm32单片机作为主控CPU，采用MQ2传感器采集烟雾浓度，采用MQ4传感器采集可燃气体浓度，采用dht11传感器采集温湿度，当烟雾浓度或者可燃气体浓度超过阈值（可以程序里面进行随意设定），蜂鸣器会进行报警提醒，并且OLED显示相关数据，通过WiFi模块（ESP8266）将数据上传到onenet云平台，可以远程进行查下相关数据，程序有中文注释，新手容易看懂，资料分享下载链接：设计资料合集

64-基于stm32单片机烟雾可燃气体温湿度检测上传Onenet云平台（程序+原理图+元器件清单全套资料）

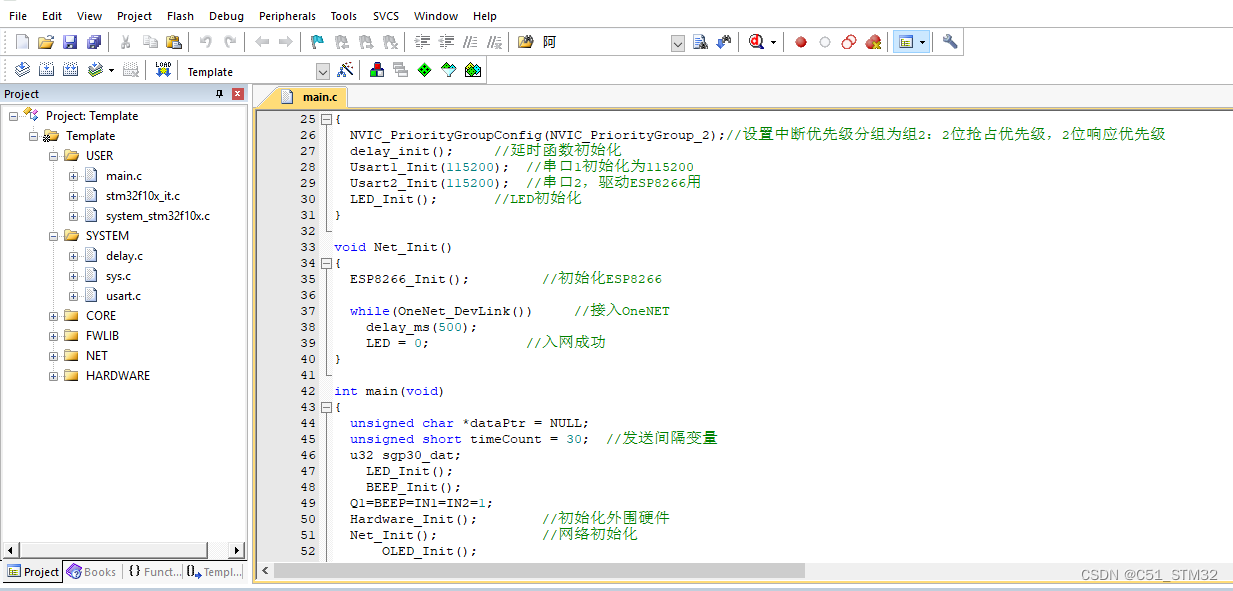

 下面是程序部分展示（程序有中文注释，新手容易看懂）

void Hardware_Init(void){  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级    delay_init();      //延时函数初始化    Usart1_Init(115200);  //串口1初始化为115200  Usart2_Init(115200);   //串口2，驱动ESP8266用  LED_Init();        //LED初始化}
void Net_Init(){  ESP8266_Init();          //初始化ESP8266    while(OneNet_DevLink())      //接入OneNET    delay_ms(500);    LED = 0;            //入网成功}
int main(void){  unsigned char *dataPtr = NULL;  unsigned short timeCount = 30;  //发送间隔变量  u32 sgp30_dat;    LED_Init();    BEEP_Init();  Q1=BEEP=IN1=IN2=1;  Hardware_Init();        //初始化外围硬件  Net_Init();              //网络初始化      OLED_Init();    OLED_ColorTurn(0);    OLED_DisplayTurn(0);    OLED_ShowString(0,0," TEMP:",16);   OLED_ShowString(70,0,"C",16);OLED_ShowString(110,0,"%",16);  OLED_ShowString(0,32,"  MQ4:",16);OLED_ShowNum(50,32,000,3,16);     OLED_ShowString(80,32,"PPM",16);  OLED_ShowString(0,48,"  MQ2:",16);OLED_ShowNum(50,48,000,3,16);     OLED_ShowString(80,48,"PPM",16);      OLED_Refresh();  DHT11_Init();  Adc_Init();
  while(1)  {
    delay_ms(10);    timeCount ++;//  printf("\r\n***************************** 串口测试 *****************************\r\n");        if(timeCount >= 30)  //发送间隔    {        OneNet_SendData();  //发送数据            timeCount = 0;      ESP8266_Clear();    }        dataPtr = ESP8266_GetIPD(0);    if(dataPtr != NULL)    {      OneNet_RevPro(dataPtr);    }

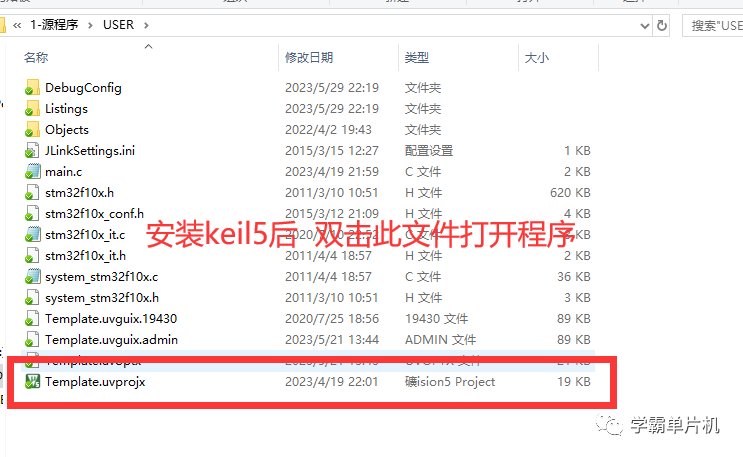

程序打开方法：采用keil5打开，公众号有软件安装包

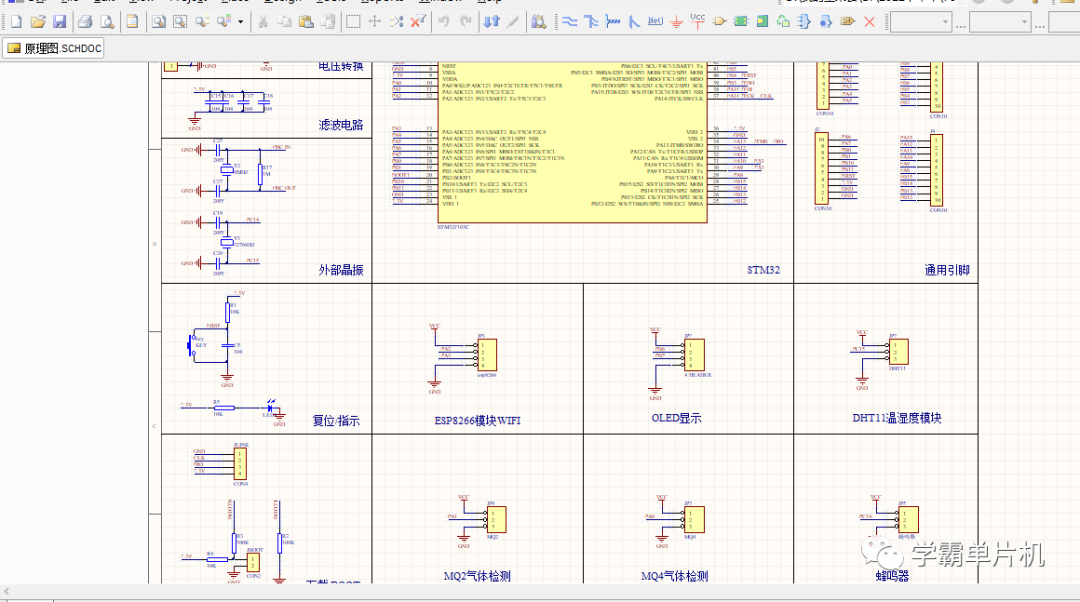

下面是原理图，采用【AD】altium designer打开，公众号有安装包

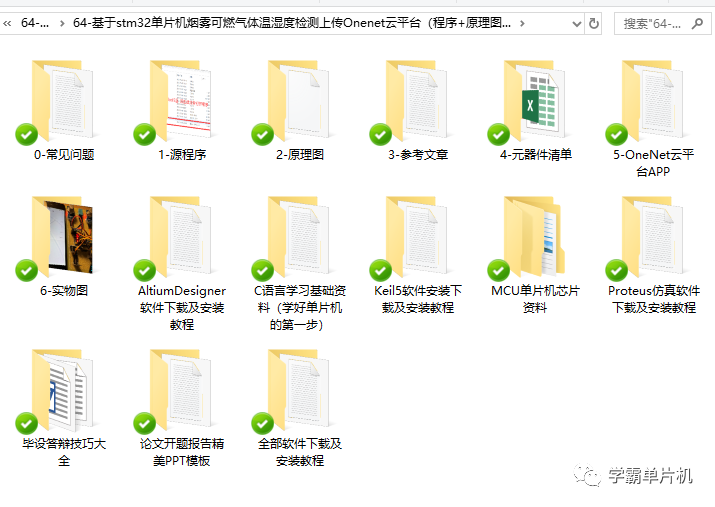

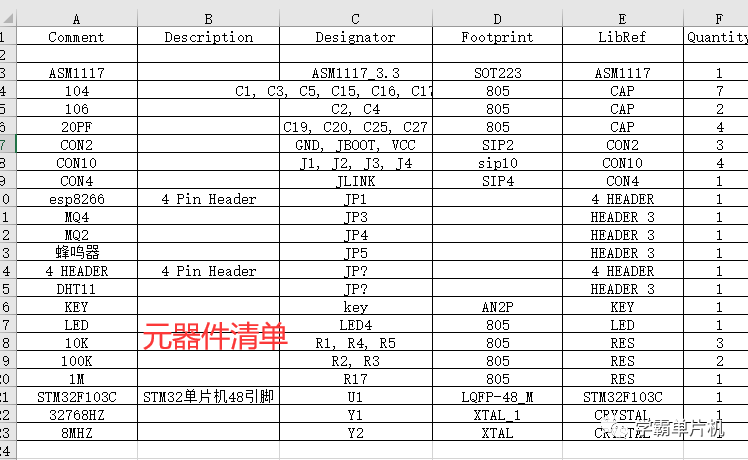

下面是资料包里面包含的相关文件展示

 stm32单片机最小系统讲解：
电源
电就是MCU要吃的饭，不吃饭，stm32芯片肯定不能工作。
stm32最小系统板需要5v和3.3v两种电压，一般可以直接通过USB提供5v电压，也可以用电源适配器提供5V电压。而3.3v电压可以通过稳压芯片如ASM1117-3.3v等，把5v电压降为3.3v输出。

USB接口，提供的5v电压经过ASM1117-3.3v后降为3v3,(10*10^4pF=0.1u)用于电源滤波，高频滤波用小电容，低频滤波用大电容。D3是一个led用以指示电源工况，其上的510R即510.0Ω用以限流，防止led灯烧坏。
USB接口，提供5v电压，同时它也是一个模拟串口，其D-和D+引脚与ch340相应引脚连接构成一个串口设备。
stm32吃的是3v3将其VDD和VSS引脚分别连接到3v3和GND，就解决了stm32的吃饭问题。

注意：VBAT是stm32芯片的备用3.3v电源输入端，当没有备用电源是也需要将VBAT接到VDD上去。
VDDA和VSSA是模拟电源输入口，用以给stm32芯片内部ADC，复位电路供电因此必须分别接到VDD和VSS上。

复位电路
人工作久了容易自闭、精神恍惚，这时需要睡一觉就以重新焕发活力。stm32工作久了也容易“精神恍惚”————程序跑飞，也需要复位。

stm32的NRST引脚是复位信号接收引脚与RESET相连，芯片低电平复位。如上图所示，当芯片刚上电时，电容充电导通，此时RESET=0，芯片复位；当按下复位按钮时，RESET接地，芯片复位。

晶振电路
晶振是芯片的心跳，每一次脉冲激励芯片执行一条指令，因此晶振的重要性不言而喻。

stm32的晶振电路，8M无源晶振，其中（1M）用于稳定晶振的脉冲波形，(20P)和(20P)一方面构成晶振起振的必要回路，另一方面匹配电容，同时还具有调节晶振电路频率的作用。

注意：OSC32IN是外部32.768K晶振输入口，可以直接接时钟信号，也可以不洁作IO用。OSCIN是外部系统时钟输入信号，可以接时钟信号，也可以不接做IO口用，此时stm32用芯片内部的RC电路起振产生时钟信号。
