58-基于stm32单片机土壤水分检测4G数据上传onenet云平台程序原理图元器件清单

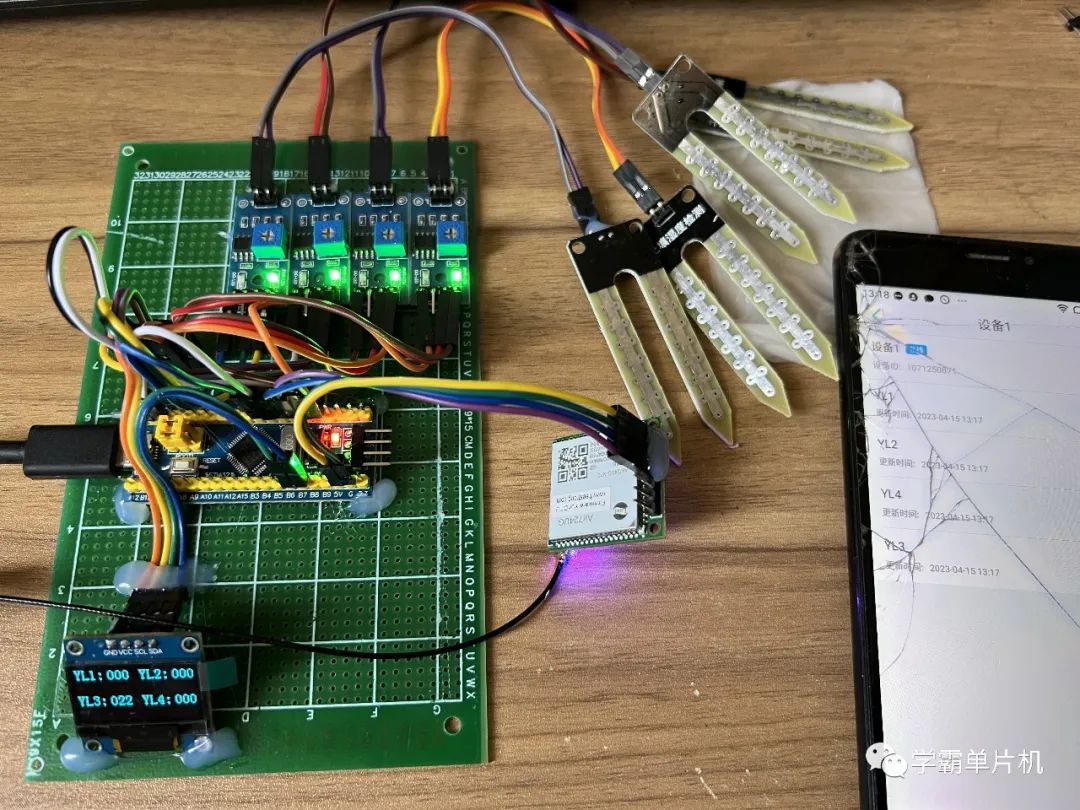

功能介绍：采用stm32单片机作为主控MCU，采用4组LY69土壤湿度传感器采集土壤水分，采用AIR724模块将数据通过4G流量上传到onenet云平台，并且采用OLED显示屏显示四组土壤湿度数据，程序有中文注释，新手容易看懂，资料分享下载链接：设计资料合集

Air724 是一款基于UIS8910DM芯片组的物联网通讯模块。 模块通讯性能优越，符合Cat1通讯标准。 具有全功能音频输入输出接口，LCD接口，Camera接口，内存卡接口，矩阵键盘接口，ADC接口，外设齐全， 是替代2G物联网模块的理想产品 。

58-基于stm32单片机土壤水分检测4G数据上传onenet云平台（程序+原理图+元器件清单全套资料）

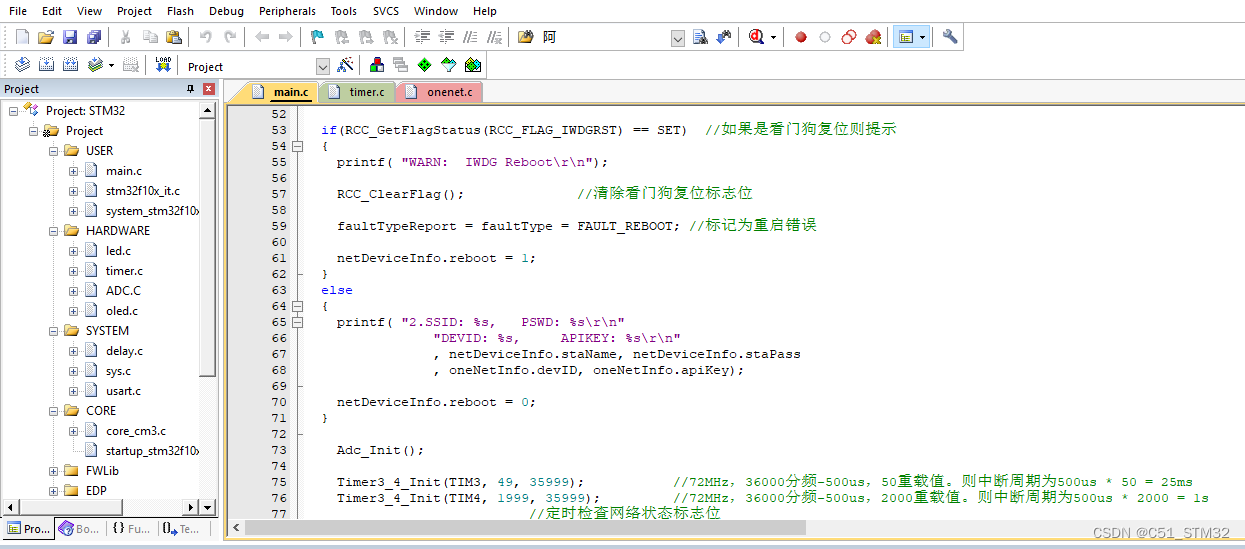

 下面是程序部分展示（程序有中文注释，新手容易看懂）

程序部分展示：/******************************************************************************      平台下发命令解析******************************************************************************/      if(oneNetInfo.netWork && NET_DEVICE_Get_DataMode() == DEVICE_DATA_MODE)  //当有网络 且 在命令接收模式时      {        dataPtr = NET_DEVICE_GetIPD(0);                    //不等待，获取平台下发的数据        if(dataPtr != NULL)                          //如果数据指针不为空，则代表收到了数据        {          OneNet_App(dataPtr);                      //集中处理                  }      }      /******************************************************************************      错误处理******************************************************************************/      if(faultType != FAULT_NONE)                        //如果错误标志被设置      {        printf( "WARN:  Fault Process\r\n");        Fault_Process();                          //进入错误处理函数      }      /******************************************************************************      数据反馈******************************************************************************/      if(oneNetInfo.sendData)      {        oneNetInfo.sendData = OneNet_SendData(kTypeSimpleJsonWithoutTime, dataStreamLen);      }    }    else    {/******************************************************************************      初始化网络设备、接入平台******************************************************************************/      if(!oneNetInfo.netWork && (checkInfo.NET_DEVICE_OK == DEV_OK))      //当没有网络 且 网络模块检测到时      {        //LCD_ShowString(30,20,220,24,24,"Connectting... ");
        NET_DEVICE_Set_DataMode(DEVICE_CMD_MODE);              //设置为命令收发模式                if(!NET_DEVICE_Init())                        //初始化网络设备，能连入网络        {          OneNet_DevLink(oneNetInfo.devID, oneNetInfo.apiKey);      //接入平台                    if(oneNetInfo.netWork)          {            Led0_Set(GPIO_ON);                      //亮灯提示            //LCD_ShowString(30,20,220,24,24,"Connectted OK  ");                        runTime = timInfo.timer6Out;                //更新时间          }          else          {            //LCD_ShowString(30,20,220,24,24,"Not Connected    ");          }        }      }      /******************************************************************************      网络设备检测******************************************************************************/      if(checkInfo.NET_DEVICE_OK == DEV_ERR)                   //当网络设备未做检测      {        NET_DEVICE_Set_DataMode(DEVICE_CMD_MODE);              //设置为命令收发模式                if(timerCount >= NET_TIME)                       //如果网络连接超时        {          Led0_Set(GPIO_OFF);                        //灭灯代表掉线          printf( "Tips:    Timer Check Err\r\n");                    NET_DEVICE_Reset();                        //复位网络设备          timerCount = 0;                          //清零连接超时计数          faultType = FAULT_NONE;                      //清除错误标志        }                if(!NET_DEVICE_SendCmd("AT\r\n", "OK"))                //网络设备检测        {          printf( "NET Device :Ok\r\n");          checkInfo.NET_DEVICE_OK = DEV_OK;                //检测到网络设备，标记          NET_DEVICE_Set_DataMode(DEVICE_DATA_MODE);            //设置为数据收发模式        }        else          printf( "NET Device :Error\r\n");      }    }    }  }

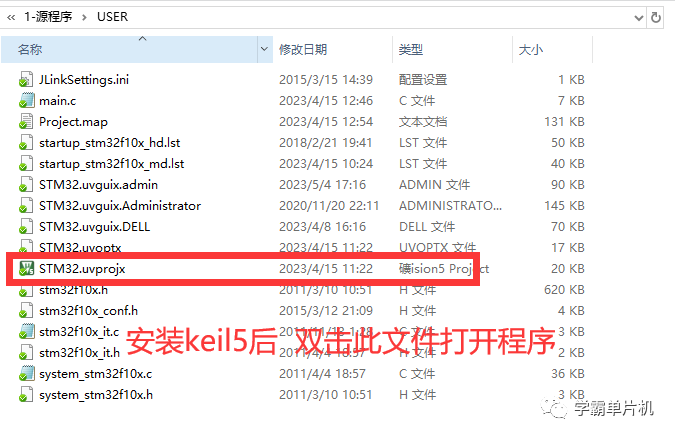

程序打开方法：采用keil5打开，公众号有软件安装包

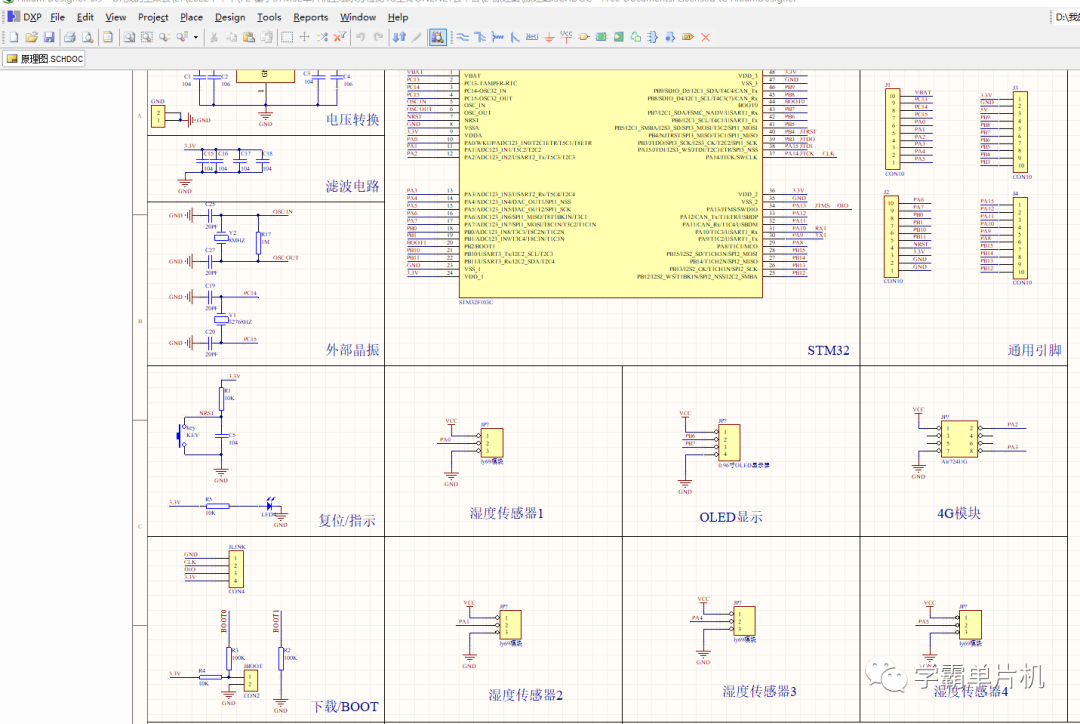

下面是原理图，采用【AD】altium designer打开，公众号有安装包

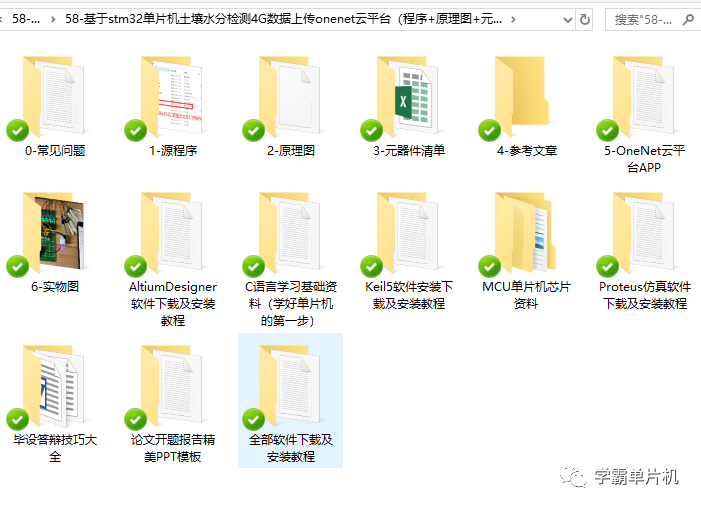

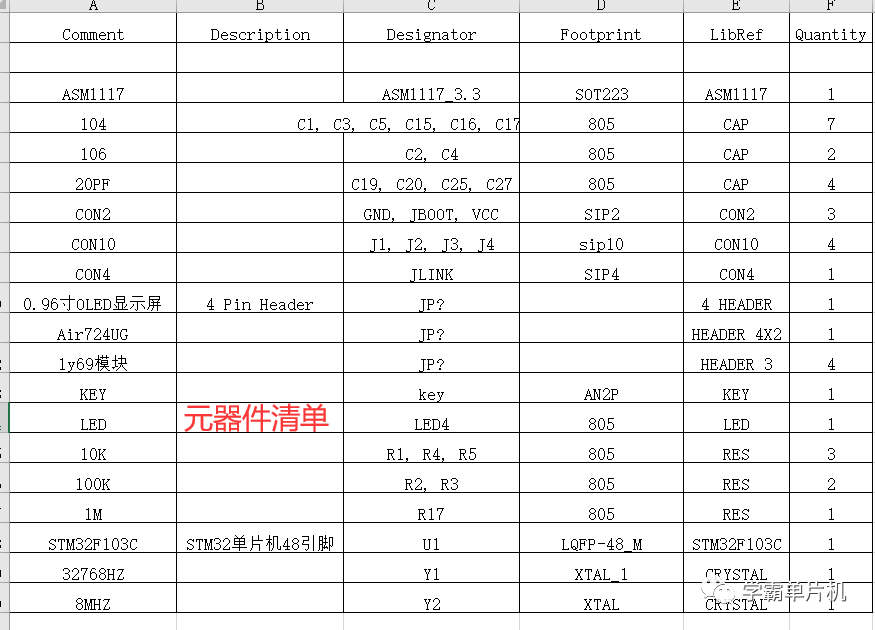

下面是资料包里面包含的相关文件展示

stm32单片机最小系统讲解：
电源
电就是MCU要吃的饭，不吃饭，stm32芯片肯定不能工作。
stm32最小系统板需要5v和3.3v两种电压，一般可以直接通过USB提供5v电压，也可以用电源适配器提供5V电压。而3.3v电压可以通过稳压芯片如ASM1117-3.3v等，把5v电压降为3.3v输出。

USB接口，提供的5v电压经过ASM1117-3.3v后降为3v3,(10*10^4pF=0.1u)用于电源滤波，高频滤波用小电容，低频滤波用大电容。D3是一个led用以指示电源工况，其上的510R即510.0Ω用以限流，防止led灯烧坏。
USB接口，提供5v电压，同时它也是一个模拟串口，其D-和D+引脚与ch340相应引脚连接构成一个串口设备。
stm32吃的是3v3将其VDD和VSS引脚分别连接到3v3和GND，就解决了stm32的吃饭问题。

注意：VBAT是stm32芯片的备用3.3v电源输入端，当没有备用电源是也需要将VBAT接到VDD上去。
VDDA和VSSA是模拟电源输入口，用以给stm32芯片内部ADC，复位电路供电因此必须分别接到VDD和VSS上。

复位电路
人工作久了容易自闭、精神恍惚，这时需要睡一觉就以重新焕发活力。stm32工作久了也容易“精神恍惚”————程序跑飞，也需要复位。

stm32的NRST引脚是复位信号接收引脚与RESET相连，芯片低电平复位。如上图所示，当芯片刚上电时，电容充电导通，此时RESET=0，芯片复位；当按下复位按钮时，RESET接地，芯片复位。

晶振电路
晶振是芯片的心跳，每一次脉冲激励芯片执行一条指令，因此晶振的重要性不言而喻。

stm32的晶振电路，8M无源晶振，其中（1M）用于稳定晶振的脉冲波形，(20P)和(20P)一方面构成晶振起振的必要回路，另一方面匹配电容，同时还具有调节晶振电路频率的作用。

注意：OSC32IN是外部32.768K晶振输入口，可以直接接时钟信号，也可以不洁作IO用。OSCIN是外部系统时钟输入信号，可以接时钟信号，也可以不接做IO口用，此时stm32用芯片内部的RC电路起振产生时钟信号。
