该系统使用STM32单片机控制，结合MQ4传感器检测可燃气体浓度，DHT11传感器测量温湿度，数据通过ESP8266WiFi模块上传到OneNet云平台。程序包含中文注释，便于理解和学习，整体方案包括硬件初始化、网络配置、数据采集及上传等功能。

功能介绍：采用stm32单片机作为控制MCU，采用MQ4传感器采集可燃气体浓度，采用DHT11传感器采集温湿度，采用蜂鸣器进行报警提醒，采用WiFi模块（esp8266）将数据上传onenet云平台，程序有中文注释，新手容易看懂，资料分享下载链接：设计资料合集

MQ4原理：“MQ4气体传感器属于二氧化锡半导体气敏材料，属于表面离子式N型半导体。处于200~300摄氏度时，二氧化锡吸附空气中的氧，形成氧的负离子吸附，使半导体中的电子密度减少，从而使其电阻值增加。当与气体接触时，如果晶粒间界处的势垒收到不同浓度的气体的调至而变化，就会引起表面导电率的变化。利用这一点就可以获得这种气体存在的信息，气体的浓度越大，导电率越大，输出电阻越低，则输出的模拟信号就越大。

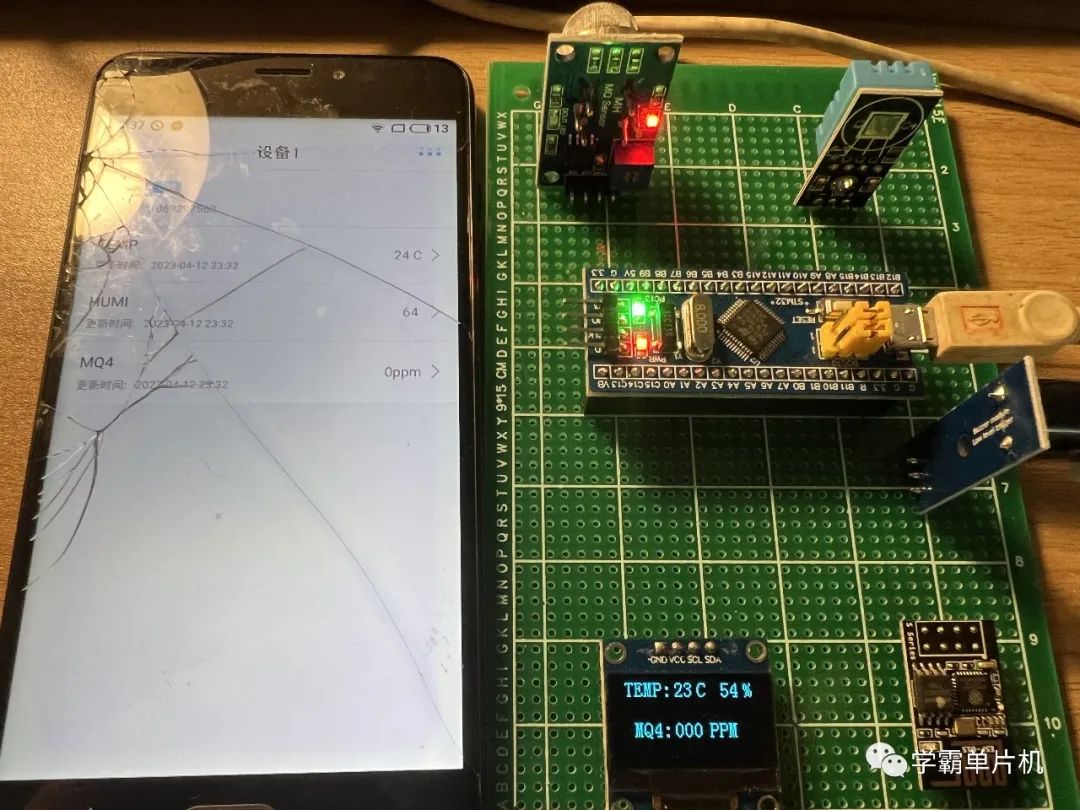

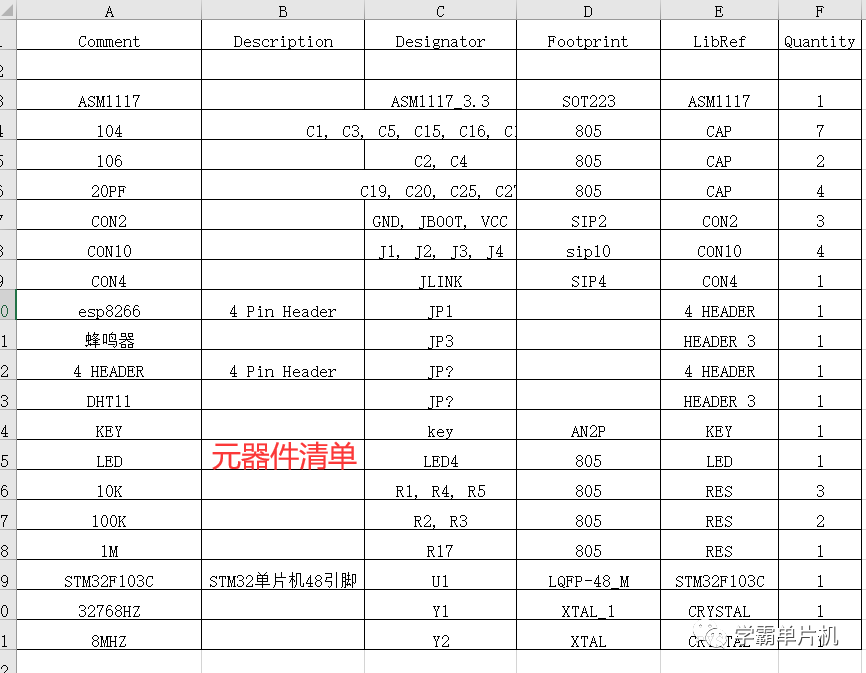

57-基于stm32单片机可燃气体浓度温湿度检测数据上传云平台（程序+原理图+元器件清单全套资料）

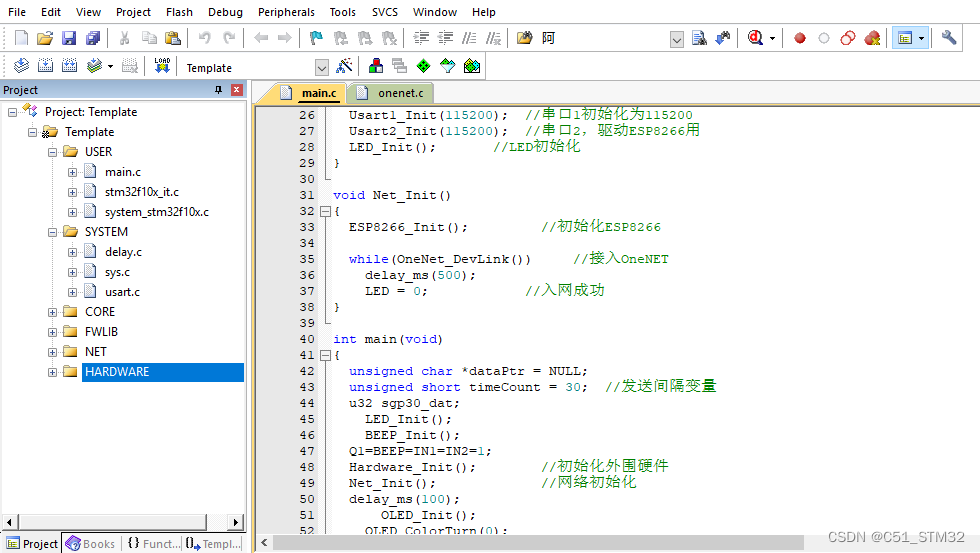

下面是程序部分展示（程序有中文注释，新手容易看懂）

程序部分展示：//硬件初始化
void Hardware_Init(void){
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
delay_init(); //延时函数初始化
Usart1_Init(115200); //串口1初始化为115200
Usart2_Init(115200); //串口2，驱动ESP8266用
LED_Init(); //LED初始化
}
void Net_Init(){
ESP8266_Init(); //初始化ESP8266
while(OneNet_DevLink()) //接入OneNET
delay_ms(500);
LED = 0; //入网成功
}
int main(void){
unsigned char *dataPtr = NULL;
unsigned short timeCount = 30; //发送间隔变量
u32 sgp30_dat;
LED_Init();
BEEP_Init();
Q1=BEEP=IN1=IN2=1;
Hardware_Init(); //初始化外围硬件
Net_Init(); //网络初始化
delay_ms(100);
OLED_Init();
OLED_ColorTurn(0);
OLED_DisplayTurn(0);
OLED_ShowString(0,0," TEMP:",16);   OLED_ShowString(70,0,"C",16);OLED_ShowString(110,0,"%",16);
OLED_ShowString(0,32,"  MQ4:",16);OLED_ShowNum(50,32,000,3,16); OLED_ShowString(80,32,"PPM",16);
OLED_Refresh();
KEY_Init();
DHT11_Init();
Adc_Init();
while(1)
{delay_ms(10);
timeCount ++;
// printf("\r\n***************************** 串口测试 *****************************\r\n");
if(timeCount >= 30) //发送间隔
{
OneNet_SendData(); //发送数据
timeCount = 0;
ESP8266_Clear();
}
dataPtr = ESP8266_GetIPD(0);
if(dataPtr != NULL)
{
OneNet_RevPro(dataPtr);
    }

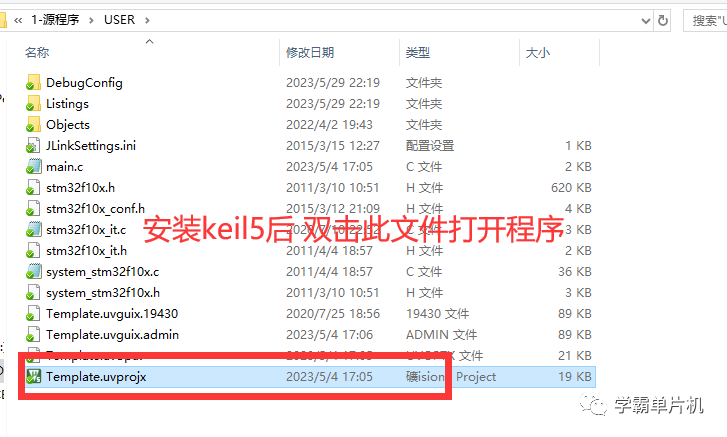

程序打开方法：采用keil5打开，公众号有软件安装包

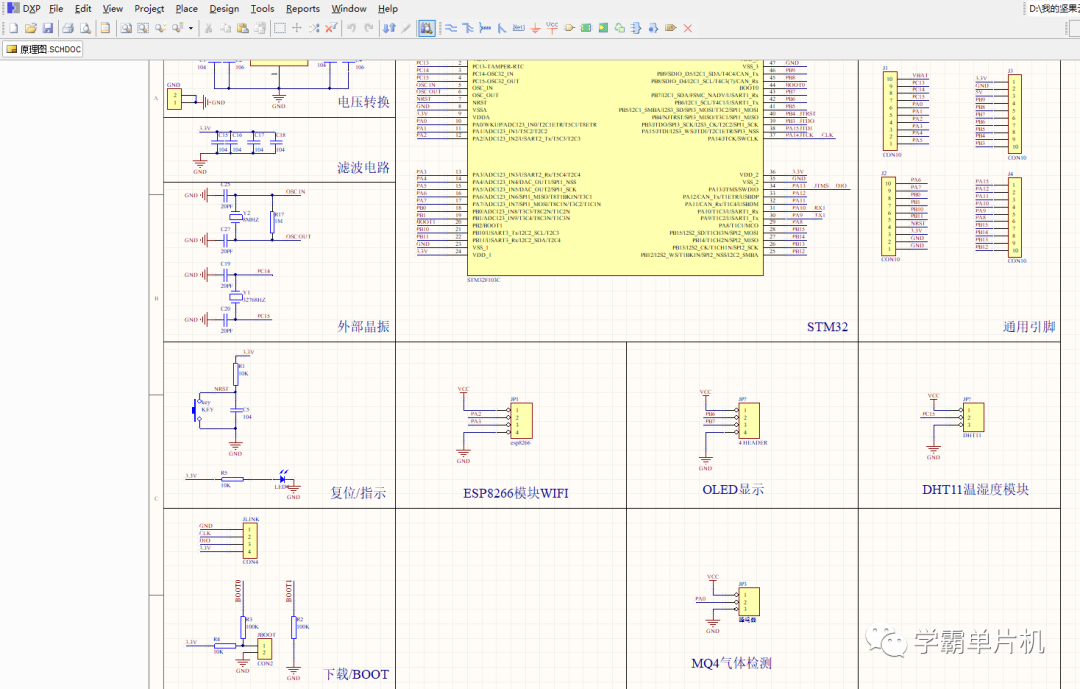

下面是原理图，采用【AD】altium designer打开，公众号有安装包

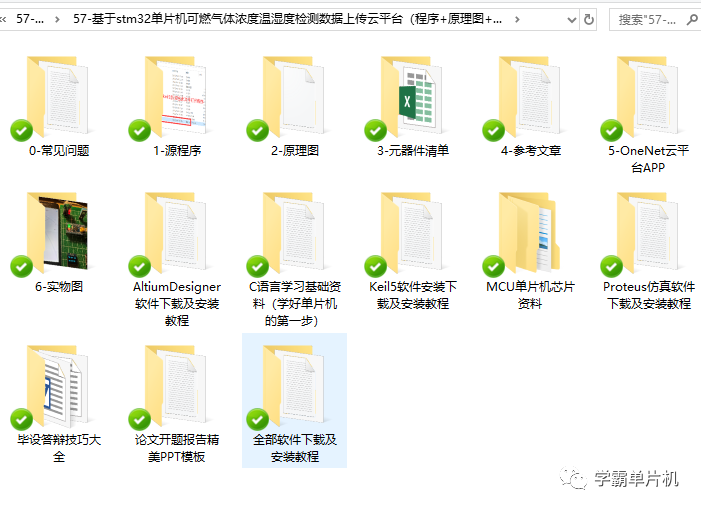

下面是资料包里面包含的相关文件展示

stm32单片机最小系统讲解：
电源
电就是MCU要吃的饭，不吃饭，stm32芯片肯定不能工作。
stm32最小系统板需要5v和3.3v两种电压，一般可以直接通过USB提供5v电压，也可以用电源适配器提供5V电压。而3.3v电压可以通过稳压芯片如ASM1117-3.3v等，把5v电压降为3.3v输出。

USB接口，提供的5v电压经过ASM1117-3.3v后降为3v3,(10*10^4pF=0.1u)用于电源滤波，高频滤波用小电容，低频滤波用大电容。D3是一个led用以指示电源工况，其上的510R即510.0Ω用以限流，防止led灯烧坏。
USB接口，提供5v电压，同时它也是一个模拟串口，其D-和D+引脚与ch340相应引脚连接构成一个串口设备。
stm32吃的是3v3将其VDD和VSS引脚分别连接到3v3和GND，就解决了stm32的吃饭问题。

注意：VBAT是stm32芯片的备用3.3v电源输入端，当没有备用电源是也需要将VBAT接到VDD上去。
VDDA和VSSA是模拟电源输入口，用以给stm32芯片内部ADC，复位电路供电因此必须分别接到VDD和VSS上。

复位电路
人工作久了容易自闭、精神恍惚，这时需要睡一觉就以重新焕发活力。stm32工作久了也容易“精神恍惚”————程序跑飞，也需要复位。

stm32的NRST引脚是复位信号接收引脚与RESET相连，芯片低电平复位。如上图所示，当芯片刚上电时，电容充电导通，此时RESET=0，芯片复位；当按下复位按钮时，RESET接地，芯片复位。

晶振电路
晶振是芯片的心跳，每一次脉冲激励芯片执行一条指令，因此晶振的重要性不言而喻。

stm32的晶振电路，8M无源晶振，其中（1M）用于稳定晶振的脉冲波形，(20P)和(20P)一方面构成晶振起振的必要回路，另一方面匹配电容，同时还具有调节晶振电路频率的作用。

注意：OSC32IN是外部32.768K晶振输入口，可以直接接时钟信号，也可以不洁作IO用。OSCIN是外部系统时钟输入信号，可以接时钟信号，也可以不接做IO口用，此时stm32用芯片内部的RC电路起振产生时钟信号。
