本文介绍了使用STM32单片机配合MQ4和DHT11传感器进行可燃气体和温湿度检测，通过ESP8266WiFi模块将数据上传至OneNET云平台的项目。程序附带中文注释，适合新手学习，还提供了实物演示视频、原理图及全套资料下载链接。

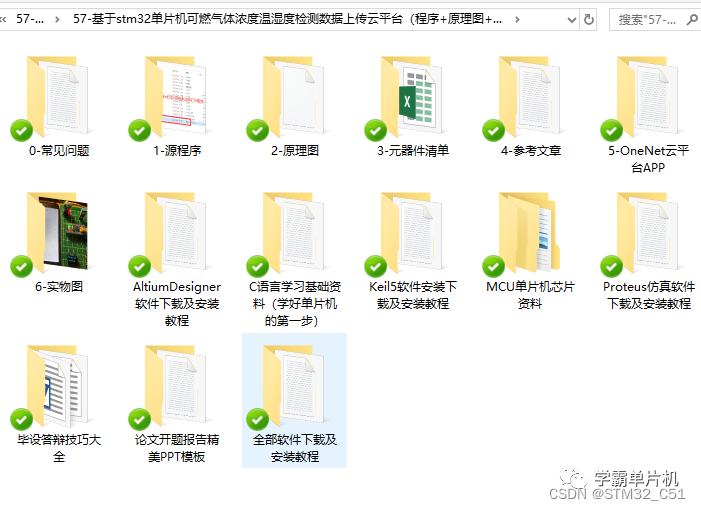

功能介绍：采用stm32单片机作为控制MCU，采用MQ4传感器采集可燃气体浓度，采用DHT11传感器采集温湿度，采用蜂鸣器进行报警提醒，采用WiFi模块（esp8266）将数据上传onenet云平台，程序有中文注释，新手容易看懂，文末有资料分享：

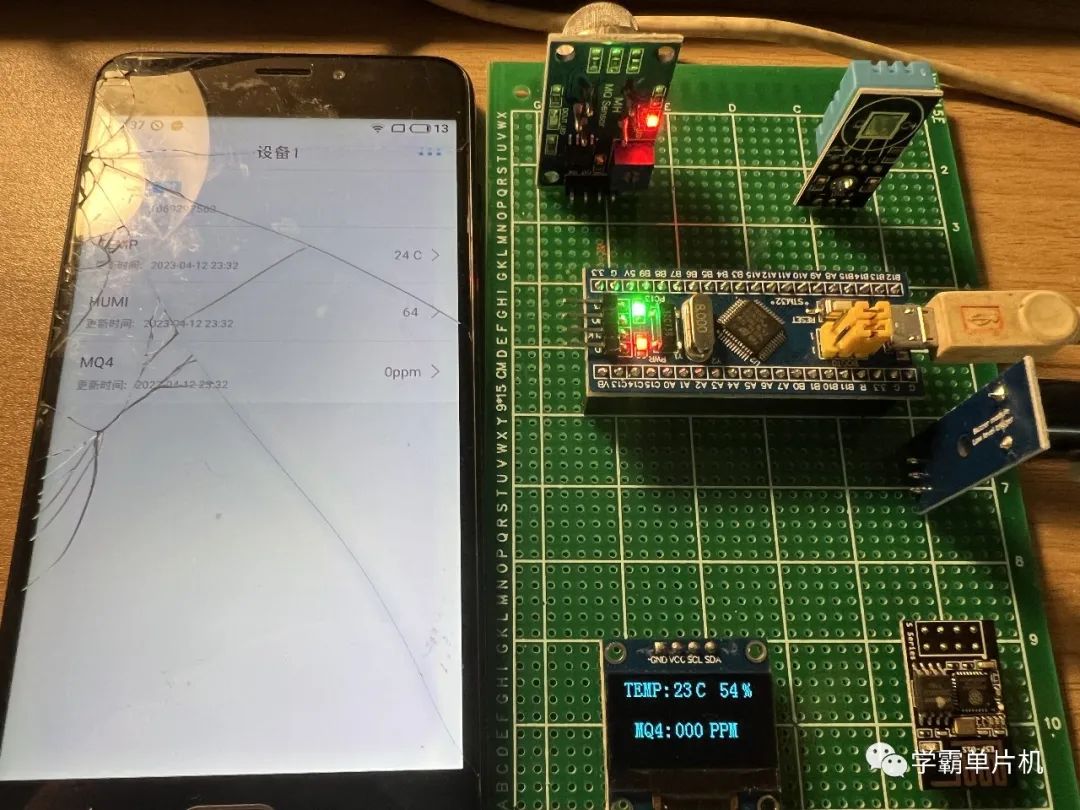

下面是实物演示视频和相关实物图片

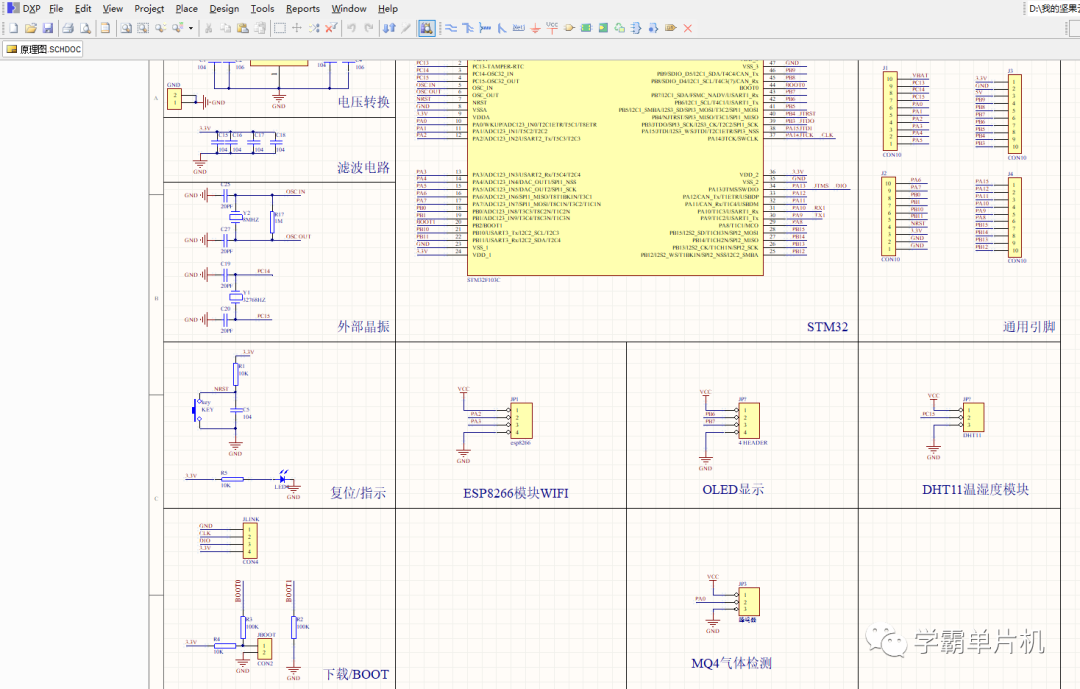

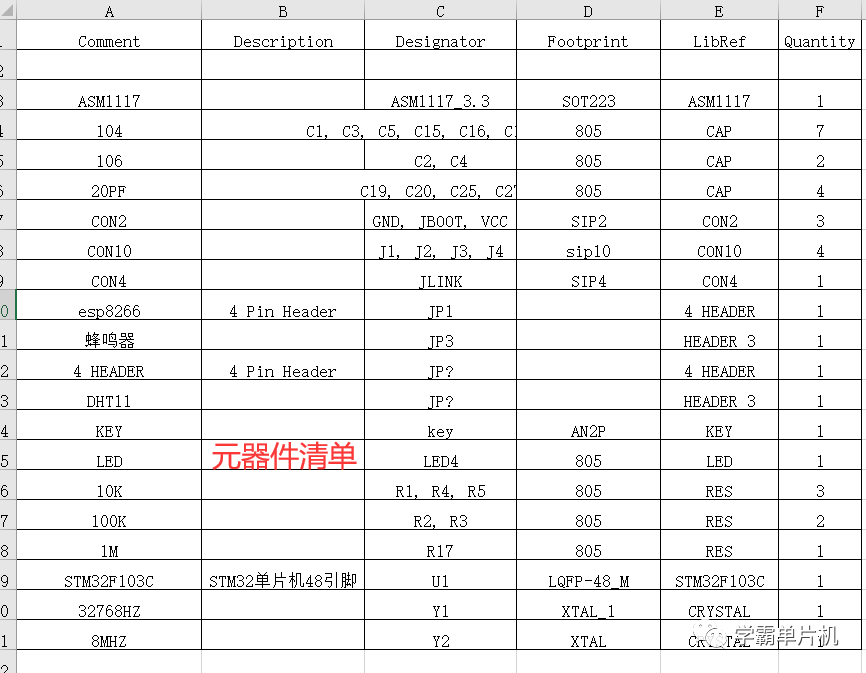

57-基于stm32单片机可燃气体浓度温湿度检测数据上传云平台（程序+原理图+元器件清单全套资料）

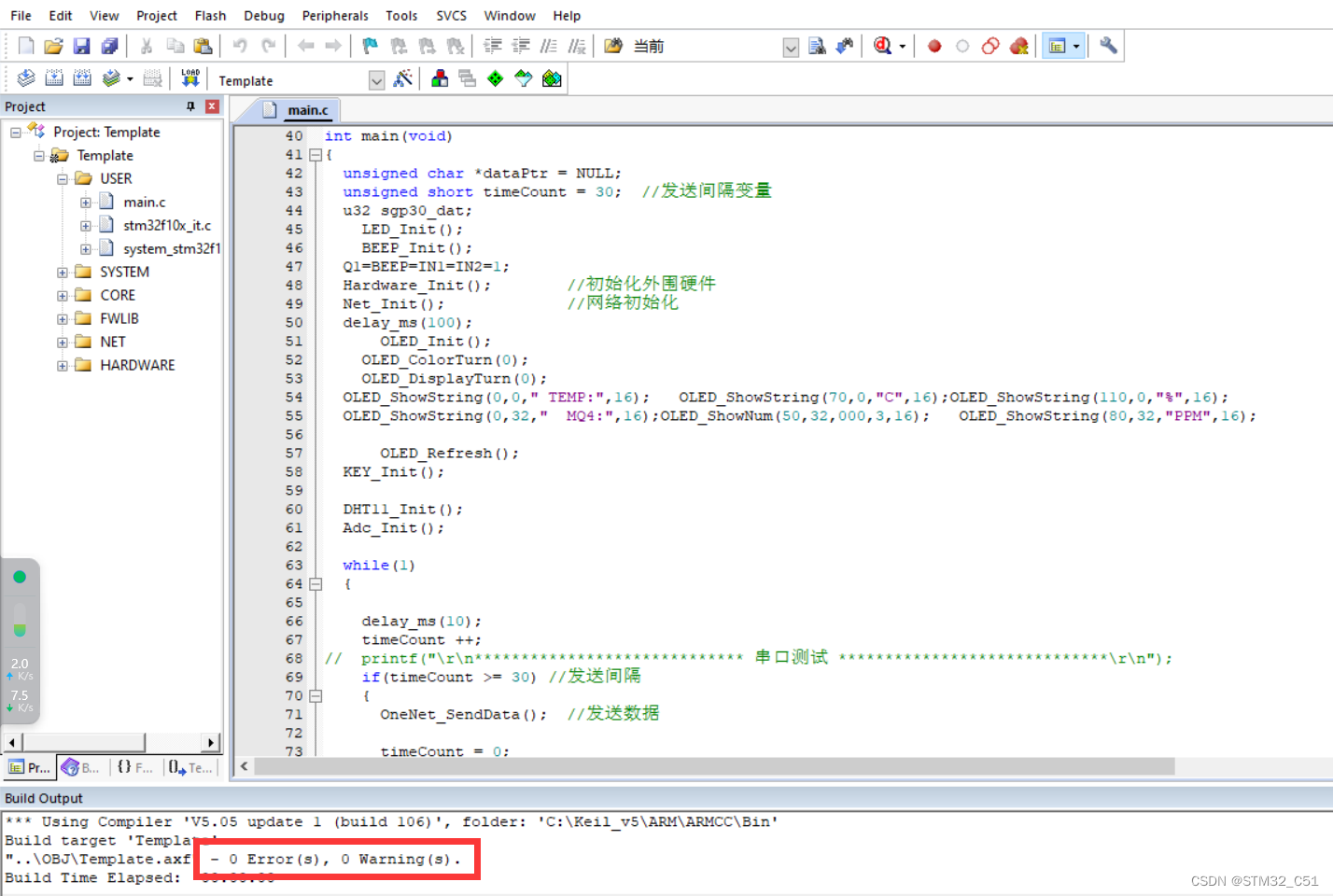

下面是程序部分展示（程序有中文注释，新手容易看懂）

程序部分展示：//硬件初始化
void Hardware_Init(void){
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
delay_init(); //延时函数初始化
Usart1_Init(115200); //串口1初始化为115200
Usart2_Init(115200); //串口2，驱动ESP8266用
LED_Init(); //LED初始化
}
void Net_Init(){
ESP8266_Init(); //初始化ESP8266
while(OneNet_DevLink()) //接入OneNET
delay_ms(500);
LED = 0; //入网成功
}
int main(void){
unsigned char *dataPtr = NULL;
unsigned short timeCount = 30; //发送间隔变量
u32 sgp30_dat;
LED_Init();
BEEP_Init();
Q1=BEEP=IN1=IN2=1;
Hardware_Init(); //初始化外围硬件
Net_Init(); //网络初始化
delay_ms(100);
OLED_Init();
OLED_ColorTurn(0);
OLED_DisplayTurn(0);
OLED_ShowString(0,0," TEMP:",16);   OLED_ShowString(70,0,"C",16);OLED_ShowString(110,0,"%",16);
OLED_ShowString(0,32,"  MQ4:",16);OLED_ShowNum(50,32,000,3,16); OLED_ShowString(80,32,"PPM",16);
OLED_Refresh();
KEY_Init();
DHT11_Init();
Adc_Init();
while(1)
{delay_ms(10);
timeCount ++;
// printf("\r\n***************************** 串口测试 *****************************\r\n");
if(timeCount >= 30) //发送间隔
{
OneNet_SendData(); //发送数据
timeCount = 0;
ESP8266_Clear();
}
dataPtr = ESP8266_GetIPD(0);
if(dataPtr != NULL)
{
OneNet_RevPro(dataPtr);
    }
