3.2同步时序逻辑设计210808

两种常见的同步时序电路

• 有限状态机
• 流水线

有限状态机(FSM , finite state machine)

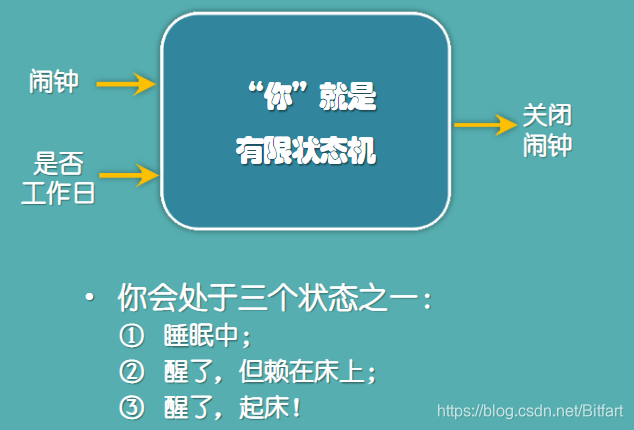

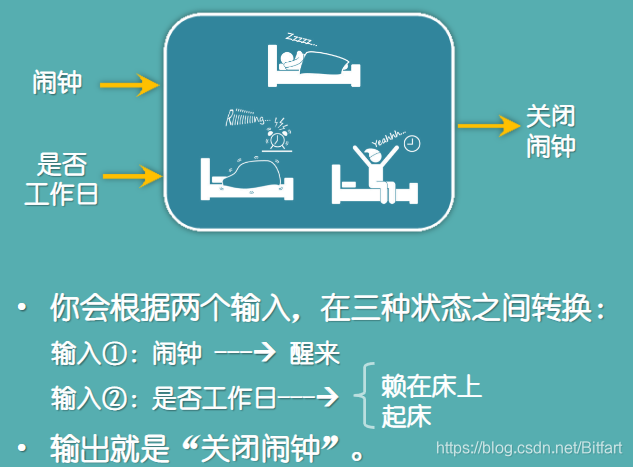

一、什么是有限状态机

• 根据有限状态机功能规范的描述，FSM通常分为两类。

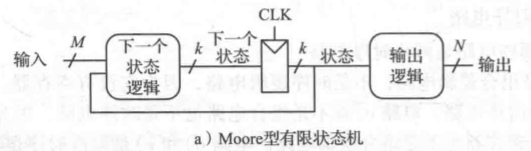

• 在Moore型有限状态机中，输出仅仅取决于机器的当前状态。

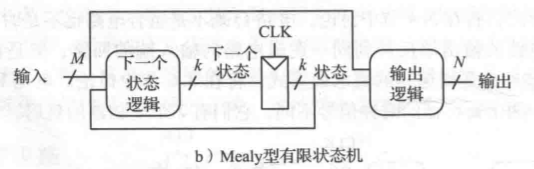

• 在 Mealy型有限状态机中，输出取决于当前状态和当前输人。


二、为什么要用有限状态机

• 结构模式相对简单、层次分明、易读易懂易排错;
• 容易构成性能良好的时序逻辑电路;
• 可靠性高，非法状态易于控制。
• 有限状态机(FSMI)在针对任务顺序非常明确的电路(如交通控制器)非常实用。
