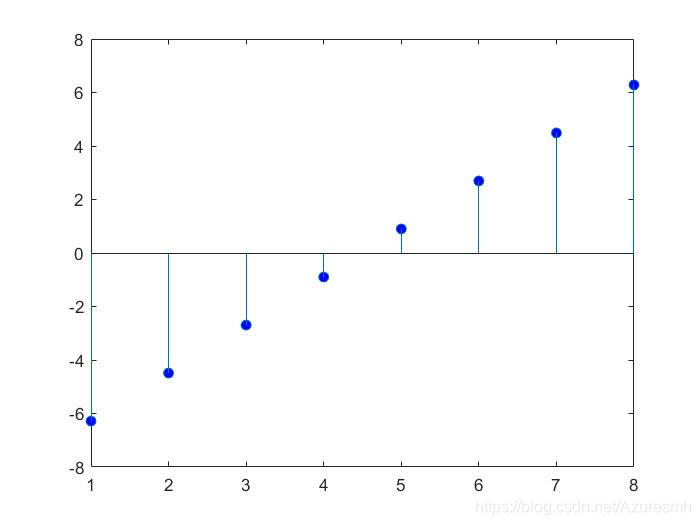

1.茎状图

clear all
clc
figure
t = linspace(-2*pi,2*pi,8); %linspace是Matlab中的一个指令，用于产生x1,x2之间的N点行矢量。其中x1、x2、N分别为起
h = stem(t);
set(h(1),'MarkerFaceColor','blue')
set(h(2),'MarkerFaceColor','red','Marker','square')
%set(H,'PropertyName1',PropertyValue1,'PropertyName2',PropertyValue2,...) 设置句柄为H的图形对象的多个属性PropertyName,PropertyName2,...的对应属性值PropertyValue1,PropertyValue2,....。
% set(H,'color','b');%将窗口颜色改为蓝色

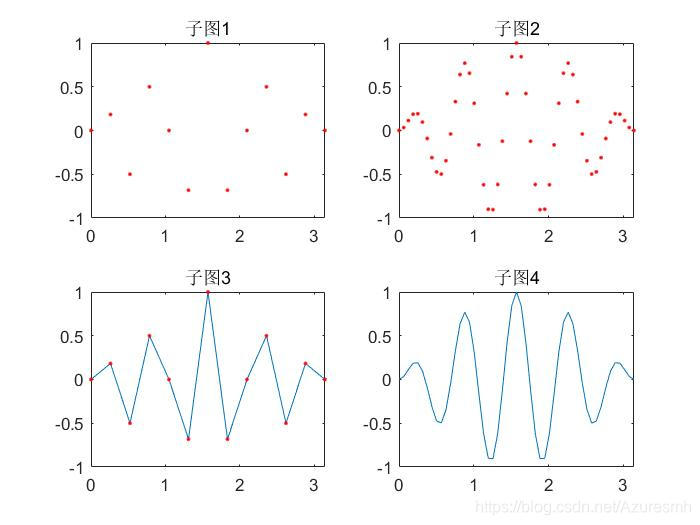

2.多图绘制

clear all
clc
t1=(0:12)/12*pi;       % 自变量取13个点
y1=sin(t1).*sin(9*t1); % 计算函数值
t2=(0:50)/50*pi;       % 自变量取51个点
y2=sin(t2).*sin(9*t2);
subplot(2,2,1);        % 在子图1上画图
plot(t1,y1,'r.');      % 用红色的点显示
axis([0,pi,-1,1]);     % 定义坐标大小
title('子图1');        % 显示子图标题
% 子图2用红色的点显示
subplot(2,2,2);
plot(t2,y2,'r.');
axis([0,pi,-1,1]); %axis([xmin xmax ymin ymax])
title('子图2')
% 子图3用直线连接数据点和红色的点显示
subplot(2,2,3);
plot(t1,y1,t1,y1,'r.')
axis([0,pi,-1,1]);
title('子图3')
% 子图4用直线连接数据点
subplot(2,2,4);
plot(t2,y2);
axis([0,pi,-1,1]);
title('子图4')

3.matlab中text 函数
1、作用：可用该函数在图形中指定的位置上显示字符串。
2、使用方法：
如 text(x,y,‘string’)：在二维图形中指定的位置(x,y)上显示字符串string
text(x,y,z,‘您好！’) ：在三维图形空间中的指定位置(x,y,z)上显示字符串"您好！"
text(x,y,z,‘string’.‘PropertyName’,PropertyValue…) ：对引号中的文字string定位于用坐标轴指定的位置，且对指定的属性进行设置。

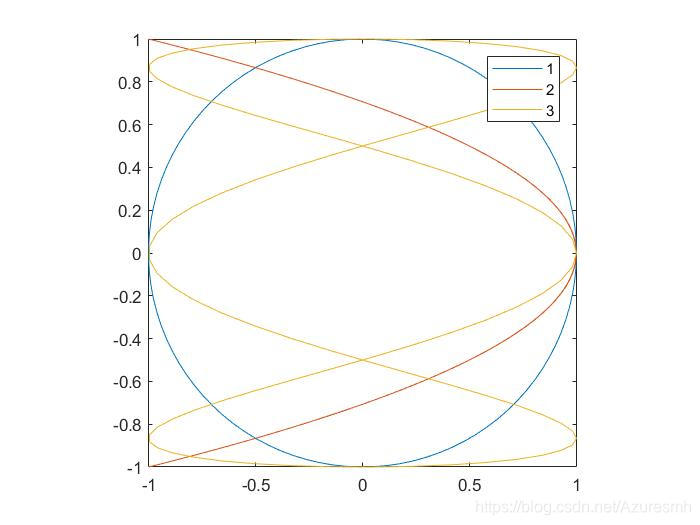

4.一些线段的选取

clear all
clc
t=linspace(0,2*pi,100)';                              % 产生100个数
X=[cos(t),cos(2*t),cos(3*t)]+i*sin(t)*[1,1,1];             %100x3的复数矩阵
plot(X),axis square;                                 %使坐标轴长度相同
legend('1','2','3')                                    %图例

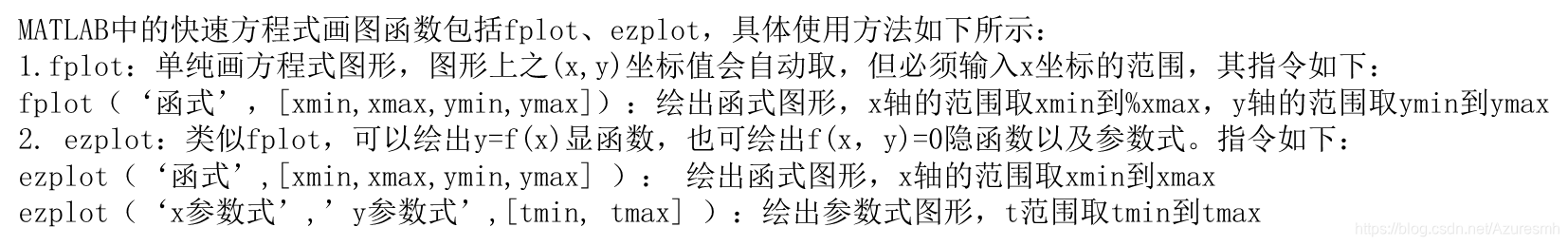

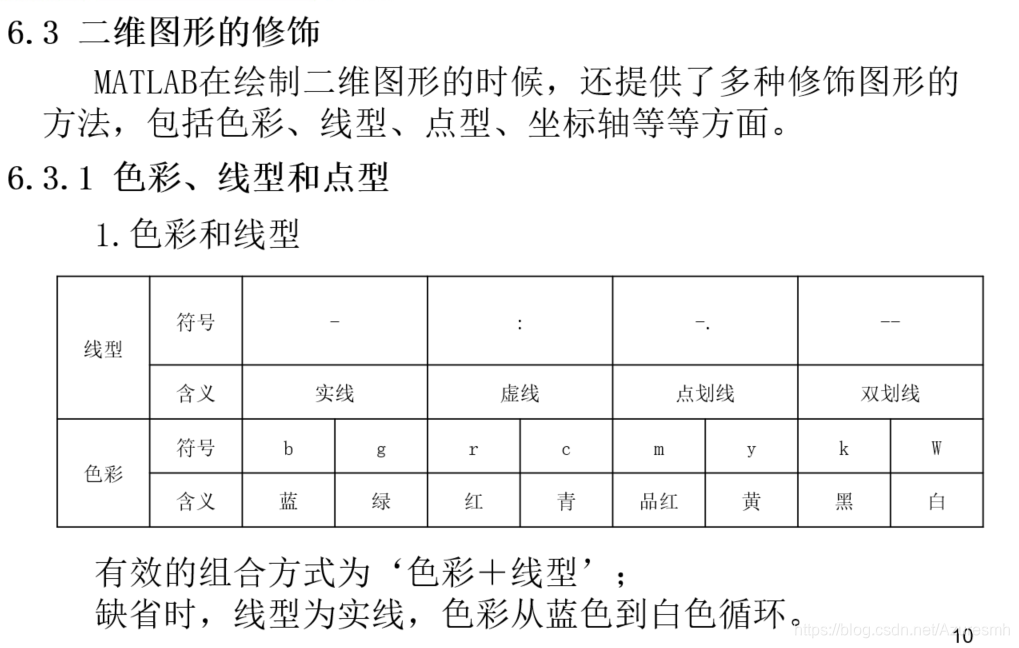

5

.

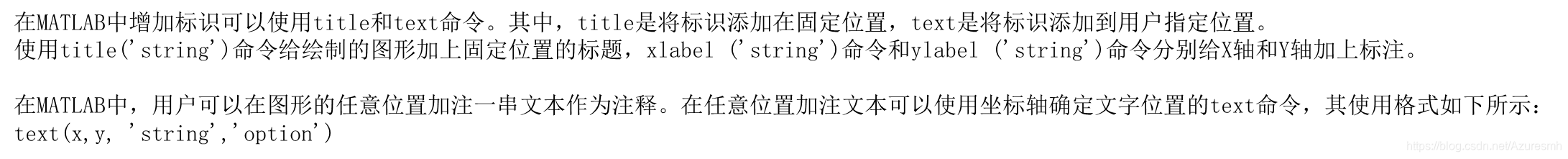

6.图形标识

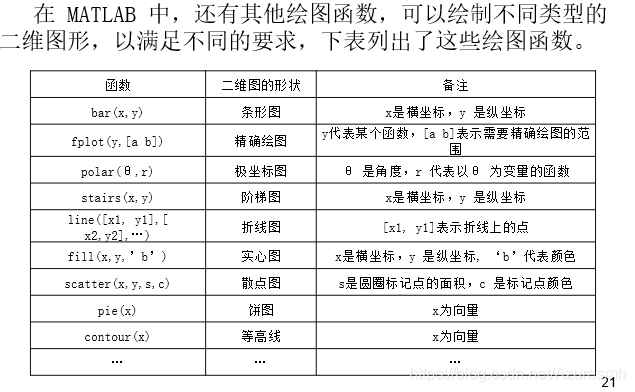

7特殊图形绘制

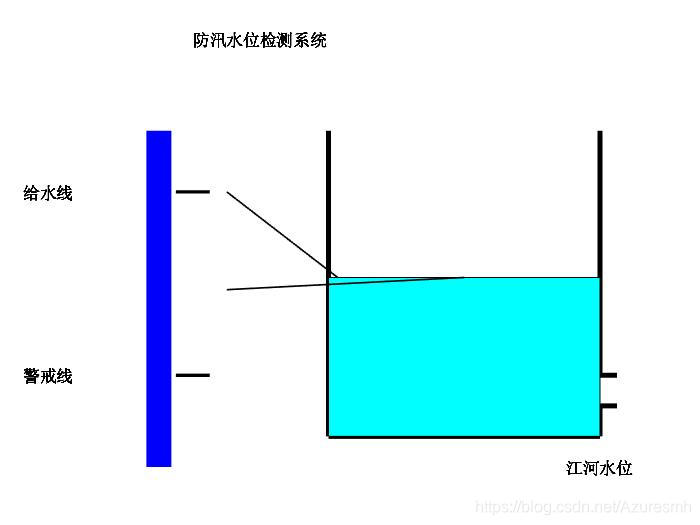

8.实际应用
clear
clc
for j=0:11
axis([-0.7 0.9 -0.9 0.5]);%设置x,y的坐标范围
axis(‘off’);%覆盖坐标刻度

x1=[0 0 0.8 0.8];
y1=[-0.6 -0.8 -0.8 -0.6];%对水槽中的水进行初设置

line([0;0],[0.2;-0.8],‘color’,‘k’,‘linewidth’,3);%水槽左壁的颜色和宽度
line([0;0.8],[-0.8;-0.8],‘color’,‘k’,‘linewidth’,3);%水槽底部的颜色和宽度
line([0.8;0.8],[-0.7;-0.8],‘color’,‘k’,‘linewidth’,3);%水槽右边出水口的下面的颜色和宽度
line([0.8;0.8],[0.2;-0.6],‘color’,‘k’,‘linewidth’,3);%水槽右边出水口的上面的颜色和宽度
line([0.8;0.85],[-0.7;-0.7],‘color’,‘k’,‘linewidth’,3);%出水口的下壁的颜色和宽度
line([0.8;0.85],[-0.6;-0.6],‘color’,‘k’,‘linewidth’,3);%出水口的上壁的颜色和宽度
line(-0.35,0,‘Color’,‘r’,‘linestyle’,’-’, ‘markersize’,20);%给水线处小圆的颜色和尺寸
line(-0.35,-0.6,‘Color’,‘r’,‘linestyle’,’-’, ‘markersize’,20);%警戒线出小圆的颜色和尺寸
line([-0.45;-0.35],[0;0],‘color’,‘k’,‘linewidth’,2);%给水线处线条的颜色和宽度
line([-0.45;-0.35],[-0.6;-0.6],‘color’,‘k’,‘linewidth’,2);%警戒线处线条的颜色和宽度
line([-0.5;-0.5],[0.2,-1],‘color’,‘b’,‘linewidth’,15);%标杆的颜色和宽度
text(-0.9,0,‘给水线’);
text(-0.9,-0.6,‘警戒线’);
text(-0.4,0.5,‘防汛水位检测系统’);
text(0.7,-0.9,‘江河水位’);

water=patch(x1,y1,[0 1 1]);%设置水的颜色及运动路径
ball1=line(0.4,-0.6,‘EraseMode’,‘xor’,‘Color’,‘b’,‘linestyle’,’-’, ‘markersize’,100);
ball2=line(-0.3,-0,‘EraseMode’,‘xor’,‘Color’,‘r’,‘linestyle’,’-’, ‘markersize’,50);
gan=line([-0.3;0.4],[-0;-0.6],‘EraseMode’,‘xor’,‘color’,‘k’,‘linewidth’,1);
%水的上升过程
for i=1:120
a=-0.6+0.005i;
y1=[a -0.8 -0.8 a];
yy1=a;
yy2=-a-0.6;
set(water,‘ydata’,y1);
set(ball1,‘ydata’,yy1);
set(ball2,‘ydata’,yy2);
set(gan,‘ydata’,[yy2 yy1]);%设置两球之间的杆的运动
drawnow;
end
%水的下降过程
for i=1:120
a=-0.005i;%设置系统运动规律
y1=[a -0.8 -0.8 a];%设置水的下降运动过程
yy1=a;%设置水槽中小球的下降运动过程
yy2=-a-0.6;%设置标杆处小球的下降运动过程
set(water,‘ydata’,y1);%设置水的下降运动
set(ball1,‘ydata’,yy1);%设置水槽中小球下降的运动
set(ball2,‘ydata’,yy2);%设置标杆处小球的下降运动
set(gan,‘ydata’,[yy2 yy1]);%设置两球之间的杆的下降运动
drawnow;
end
water=patch(x1,y1,[0 1 1]);%设置水的颜色及运动路径
ball1=line(0.4,-0.6,‘EraseMode’,‘xor’,‘Color’,‘b’,‘linestyle’,’-’, ‘markersize’,100);%设置水槽中小球的颜色、大小和擦除方式
ball2=line(-0.3,-0,‘EraseMode’,‘xor’,‘Color’,‘r’,‘linestyle’,’-’, ‘markersize’,50);%设置标杆处小球的颜色、大小和擦除方式
gan=line([-0.3;0.4],[-0;-0.6],‘EraseMode’,‘xor’,‘color’,‘k’,‘linewidth’,1);%设置两球之间连线的颜色、大小和擦除方式
end
