数据库网关-欧姆龙PLC与MySQL/SQLServer/PostgreSQL/Oracle数据库实时双向通讯

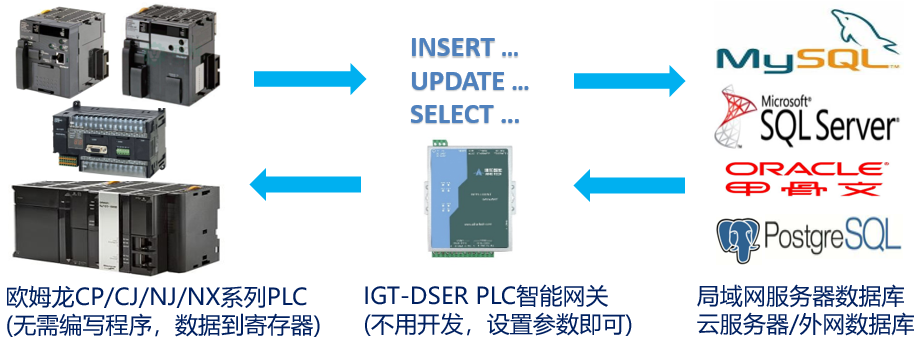

        通过数据库智能网关IGT-DSER实现欧姆龙NJ501的PLC与服务器数据库双向通讯，网关支持MySQL、SQLServer、PostgreSQL，以及Oracle数据库。这里选择的是SQLServer。

        IGT-DSER智能网关模块，支持各种PLC、智能仪表、远程IO与数据库之间双向通讯，既可以读取设备的数据上报到SQL数据库，也可以从数据库查询数据后写入到设备；相关案例
        网关安装在设备侧，与设备同时起停，不担心数据丢失；在断网、服务器维护上报数据有异常时，网关主动将数据缓存，待故障解除后自动重新上报到数据库；网关也支持多服务器冗余、异常未提交数据本地保存等功能，确保数据安全；已批量用于多种行业的智能工厂，大大提高MES等工业互联网项目的实施效率。数据缓存演示视频
        网关支持触发、周期、混合等多种工作模式。周期模式根据所设置的周期时间执行上报和查询；触发模式可配置一个或多个触发条件，网关根据触发条件的数据变化执行上报和查询；也可以两种模式同时配置运行。

        首先，通过navicat(下载地址)连接数据库建立一个名称plctable的数据表，表结构如下：

        然后通过智能网关的参数软件(下载地址)，设置网络参数，包括智能网关网口的IP地址、PLC的IP地址等，如下图：

        然后再设置PLC与数据库相关参数，包括服务器主机IP地址、端口，用户名密码，以及上报与查询的模式、PLC数据地址与数据表字段的对应关系等，如下图：

    根据数据表主键‘devicename’上报更新和查询数据，通过网关的初始值设置为‘设备1’，上报的时间取自网关的RTC时钟。
    将配置好的参数下载到数据库网关，重启后网关即进入工作状态，双击序号，可查看对应的数据当前值。关于配置表与SQL语言的对应关系，可看这篇文章。
    打开数据表，数据如下：

    根据时间和数值可以看出数据已经更新到数据库了，从数据库查询到的结果会写入PLC对应的地址，可以通过PLC的编程软件监视。网关支持三菱PLC、西门子PLC、罗克韦尔PLC等大多数PLC，具体可查看手册。
