IGT-DSER系列PLC通讯智能网关的配置说明（免编程的多台PLC之间通讯篇）

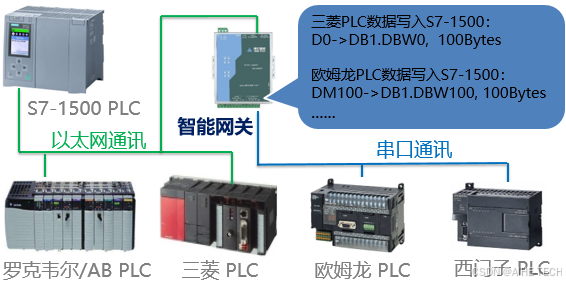

        PLC通讯智能网关IGT-DSER模块支持倍福(BECKHOFF)、西门子、三菱、欧姆龙、罗克韦尔AB、GE等各种品牌的PLC之间通讯，同时也支持PLC与Modbus协议的变频器、智能仪表等设备通讯。网关有多个网口、串口，也可选择WIFI无线通讯。PLC内无需编程开发，在智能网关上配置数据的起始地址和数量即可，通讯速度快、数据量大，支持热插拔，断电重启后自恢复运行，在实际的工程项目中应用方便。相关案例

        IGT-DSER支持多个品牌的PLC之间多对多通讯，最多8000个字节的数据交互量，相关参数在一个页面内配置，方便直观；在调试过程中有详细的状态反馈信息，以及完善的数据监控机制和通讯错误处理机制。

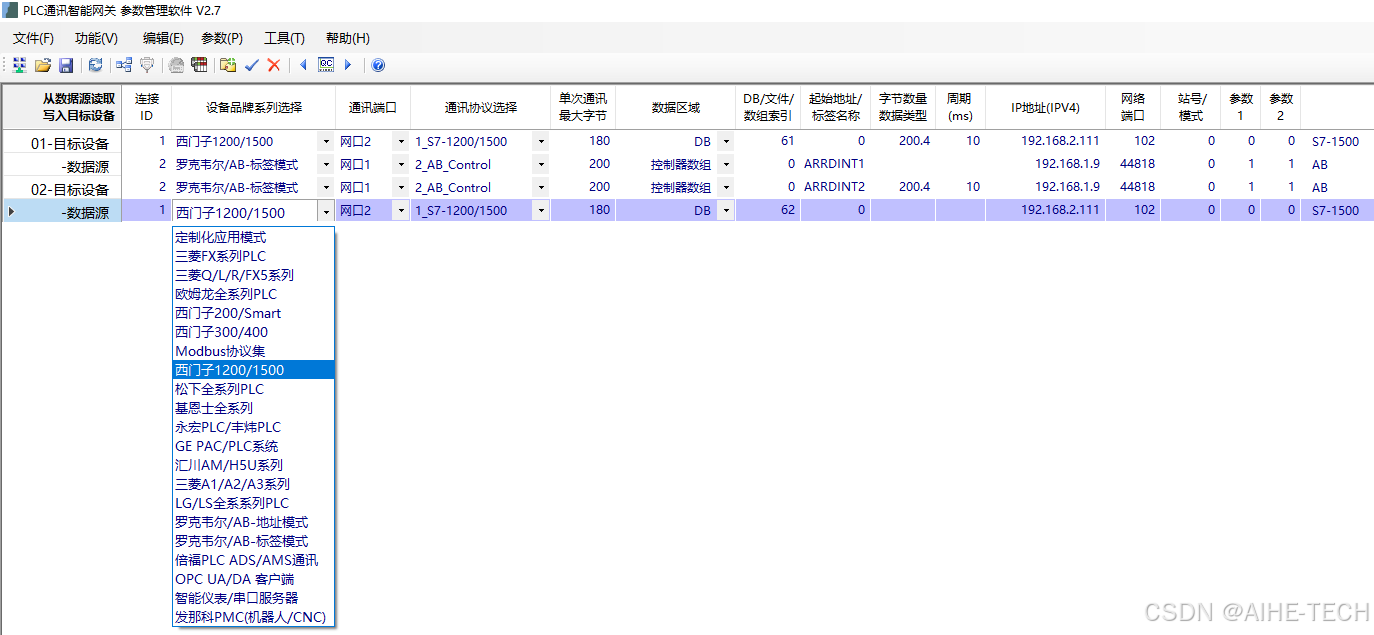

        启动参数管理软件(下载地址)，通过[功能]/[PLC之间实时通讯]，切换到数据通讯表配置编辑参数编辑窗口，如下图，每一个任务条目包含两行数据，分别为目标设备和数据来源，网关的工作方式是从数据来源读取数据后，写入目标设备。

        <连接ID>：设置范围(1-255)：连接串口设备通讯时，为智能网关的每个物理串口分配一个ID号码；连接以太网设备通讯时，为每个网络连接分配一个ID号码；通常支持TCP方式通讯的PLC设备都能支持多个连接，这样分配不同的ID可以实现网关与设备之间多线程高速通讯。
        <设备品牌系列选择>：根据PLC的厂家、型号进行选择。
        <通讯端口>：即通过IGT智能网关的哪一个物理端口连接到这台PLC设备；USB接口的设备如条码枪在此选择为‘串口1’，USB接口占用串口1的参数存储空间，此时串口1将不可使用。
        <通讯协议选择>：根据PLC的实际设置，选择合适的通讯协议；USB接口的设备如条码枪协议选择为‘透明传输’。
        <单次通讯最大字节>：在所选择的协议模式下，下位设备所支持的一次性通讯支持的最大字节数，通常串口设置为40，网口设置为100；须要设定为4的倍数；在Modbus的状态、线圈等不足1个字节的通讯时，可以设置小数，如‘0.2’表示读取两个位的状态。
        <数据区域>：选择设备对应的寄存器、或者数据标签区域。
        < DB/文件/数组索引>：西门子PLC内存区域选择为DB时，设定DB块的号码，选择为V区域时设置为1；罗克韦尔AB等标签通讯的PLC在此输入数组的起始索引，地址模式通讯时输入文件号码；其它情形忽略该参数输入0即可。
        <起始地址/标签名称>：设定数据的起始地址；罗克韦尔AB等标签通讯的PLC在此输入标签名称，最多支持64个字符；如果要取某个BOOL位(Bit),可以直接在地址跟位字节加点即可，比如西门子M6.4，数据区域选M区后这里设置为‘6.4’；如果是位地址要转换为字地址，以提高通讯的速度和效率，比如三菱PLC的M96，转为字地址为96/16=6，输入6即可。

        <字节数量/数据类型>：设定通讯的总量，单位字节(Byte)；若该数量大于单次通讯最大字节数网关会自动分批次通讯；只有目标设备须要设置该参数，数据源设备忽略；对于按字寻址的设备(如三菱PLC、欧姆龙PLC 等)字节数量只能设置为偶数。通讯的目标设备或者数据源设备有标签型数据通讯的PLC 时，须要加上数据类型，格式为：字节数量.数据类型号码，例如：‘200.3’，表示200个字节，PLC 内定义的类型为DINT；数据类型号码：0:BOOL，1:INT，2:UINT，3:DINT，4:UINT32，5:REAL，6:STRING，7:BYTE。
        <周期(ms)>：数据的更新方式，设置为0则按变化更新，数据源设备的数据无变化不会写到目标设备；大于0则按设置的时间更新，若设置的时间小于通讯所必须的时间，则按网关最快的速度更新数据；只有目标设备须要设置该参数，数据源设备忽略。
        <IP 地址>：在下位PLC设备为以太网通讯方式时参数有效。设置PLC的IP地址，或者远程服务器的IP地址；串口设备忽略该参数。
        <网络端口>：在下位PLC设备为以太网通讯方式时参数有效。设置PLC设备的网络端口，西门子为102，罗克韦尔为44818， GE的PLC为18245，倍福(BECKHOFF)为48898，欧姆龙通常为9600，ModbusTCP通讯通常为502；三菱等品牌的PLC需要在PLC内设置，此参数需要跟PLC内的设置一致。
        <站号/模式>：用于设置所连接设备的站号，范围0～255；使用以太网方式西门子PLC，在此设置连接模式，范围1～3，默认为2，连接ET200等从站PLC，设置为3；使用以太网方式连接罗克韦尔AB、GE等PLC时，需要在此处设置CPU的插槽号；其它品牌的PLC，可以将其设置为0。
        <参数1>：连接西门子PLC时设置机架号(Rack)，或本地的TSAP(CP243)；连接其它设备时，设置为1时开启32位数据中高16位与低16位的交换功能，设置为0则关闭该功能。
        <参数2>：连接西门子PLC时设置插槽号(Slot)，或远程的TSAP(CP243)；连接其它设备时，设置为1时开启16位数据中高8位与低8位的交换功能，设置为0则关闭该功能。
        <设备描述>：设备的描述参数或者本行数据的注释，最多支持64个字符；如倍福(BECKHOFF)PLC的AMS参数及注释设置：‘[5.73.112.237.1.1:851]From Beckhoff PLC Out.Array’。

        通过[编辑]/[添加一行数据]、[删除一行数据]、[确认当前设置] 、[清除表格数据]等功能菜单，或者快捷图标按钮，可实现对该配置表的编辑。编辑并下载相关配置参数，再重启后读取参数，如果通讯异常，相关条目的底色将显示为红色。然后查看状态消息区域的文字信息，根据状态消息确认参数调试。
        如果所有条目通讯正常，但是数值不对，一般是字节顺序不匹配导致的，此时参数1，参数2 要调整，同一通讯任务调整其中一台PLC(不要调整西门子的，因为参数另有含义)，两个参数4 种组合：(1，0)、(0，1)、(1，1)、(0，0)，不同的数据类型的通讯任务单独配置，便于调整。
        如果所有条目通讯正常，但是数值不更新，可能是周期时间设置为0 了，调整为大于0 的值后下载重启即可。相关图文案例
