多台西门子PLC与多台三菱PLC之间实时通讯的方案(PLC内不用编程)

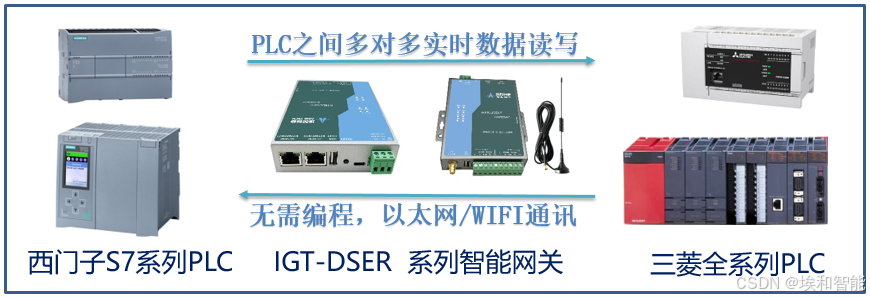

        PLC通讯智能网关IGT-DSER模块支持西门子、三菱、欧姆龙、罗克韦尔AB、GE等各种品牌的PLC之间通讯，同时也支持PLC与Modbus协议的变频器、智能仪表等设备通讯。网关有多个网口、串口，也可选择WIFI无线通讯。PLC内无需编程开发，在智能网关上配置数据的起始地址和数量即可，毫秒级通讯速度快、数据量大，支持热插拔，断电断网后能自动恢复运行，在实际的工程项目中应用方便(相关资料下载)。

        IGT-DSER支持多个品牌的PLC之间多对多通讯，最多8000个字节的数据交互量，相关参数在一个页面内配置，方便直观；在调试过程中有详细的状态反馈信息，以及完善的数据监控机制和通讯错误处理机制。

        IGT-DSER是从数据源读取数据后写入到目标设备， 通过改变数据源和目标设备对应不同的行实现PLC之间双向通讯。通过参数配置软件(下载地址)根据PLC通讯地址，寄存器数量等参照案例配置好相关参数后下载重启(参数->参数写入到网关)、(工具->重启网关)；通过网关的参数配置软件读取网关参数(参数->从网关读取参数)后，看软件上显示的状态消息，根据状态消息调试，正常是如下图的状态消息，(工具->网关数据监控)可查看数据源的数据。

        任务1： 读取三菱PLC的M992~M1311(起始地址须要16的倍数，992整除以16等于62)，写入西门子PLC的M100.0~M139.7，共40字节；

        任务2： 读取西门子PLC的M140.0~M179.7，写入三菱PLC的M2000~M2319(起始地址须要16的倍数，2000整除以16等于125)，共40字节；

        任务3： 读取三菱PLC的D1000~D1200，写入西门子PLC的DB10.DBW0~DB10.DBW399，共400字节/200字；

        任务4： 读取西门子PLC的DB20.DBW0~DB20.DBW399，写入三菱PLC的D2000~D2200，共400字节/200字；

        任务5： 读取三菱PLC的X1C(位地址转为10进制,中间加点号)，写入西门子PLC的Q0.2，共1个位(BOOL信号)；

        任务6： 读取西门子PLC的I0.4，写入三菱Y2E(位地址转为10进制,中间加点号)，共1个位(BOOL信号)；

        IGT-DSER通讯常用的PLC型号如下，关于西门子PLC跟罗克韦尔AB、三菱、欧姆龙、GE等PLC之间通讯的案例，可以在站内搜索到。

        ◆ FX: 三菱FX系列PLC

        ◆ QL: 三菱Q/L/R系列PLC(支持标签方式通讯)

        ◆ OM: 欧姆龙全系列PLC(支持标签方式通讯)

        ◆ S72S: 西门子S7-200/Smart系列PLC

        ◆ S734: 西门子S7-300/400系列PLC

        ◆ S71K: 西门子S7-1200/1500系列PLC

        ◆ MBS: 施耐德等Modbus兼容PLC、智能仪表

        ◆ DVP: 台达、信捷PLC

        ◆ NAIS: 松下全系列PLC

        ◆ KVS: 基恩士全系列PLC

        ◆ FTK: 永宏/丰炜PLC

        ◆ FNC: 发那科数控/机器人的PMC系统

        ◆ TPC: 丰田工机PC2/PC3系列

        ◆ ABM: AB MicroLogix系列PLC

        ◆ ABC: AB Compact/Control系列PLC

        ◆ INO: 汇川全系列PLC

        ◆ GE: GE PAC/PLC系统

        ◆ OPC: OPC UA、OPC DA协议的客户端
