几种常见的滤波器样式

  1. IIR Peaking Filter
    在这里插入图片描述

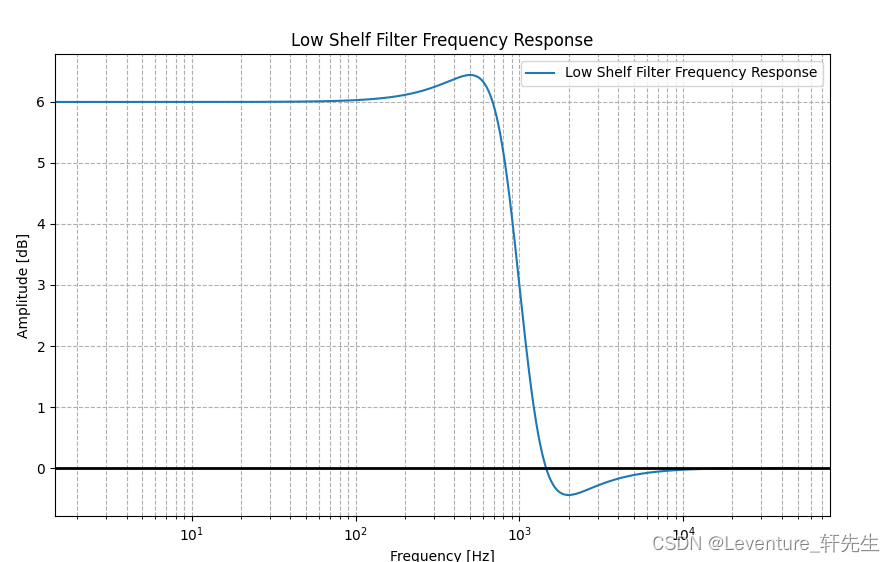

  2. IIR LowShelf Filter
    在这里插入图片描述

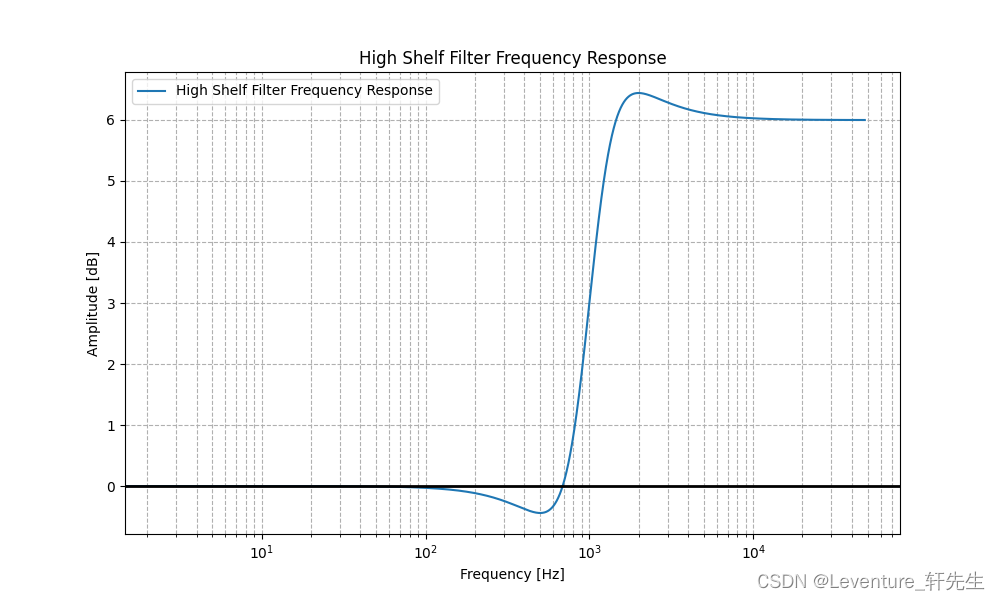

  3. IIR HighShelf Filter

在这里插入图片描述

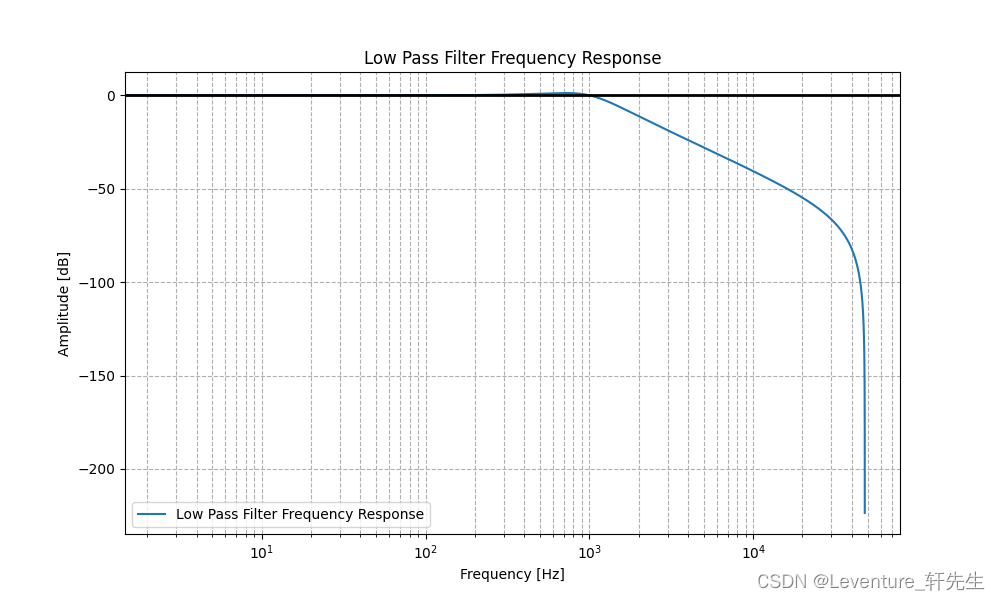

4. IIR LowPassFilter

在这里插入图片描述

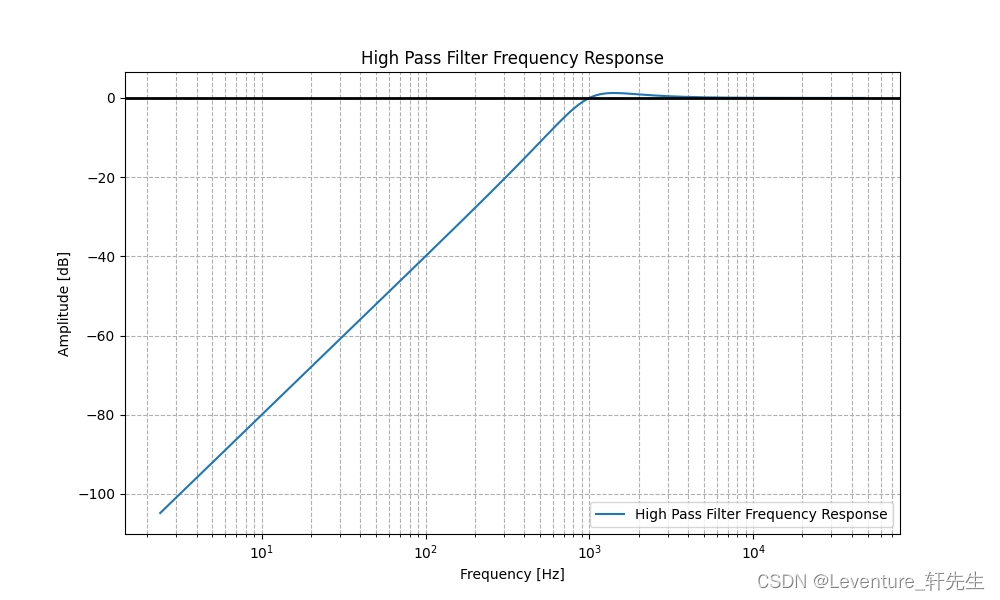

5. IIR HighPass Filter

在这里插入图片描述

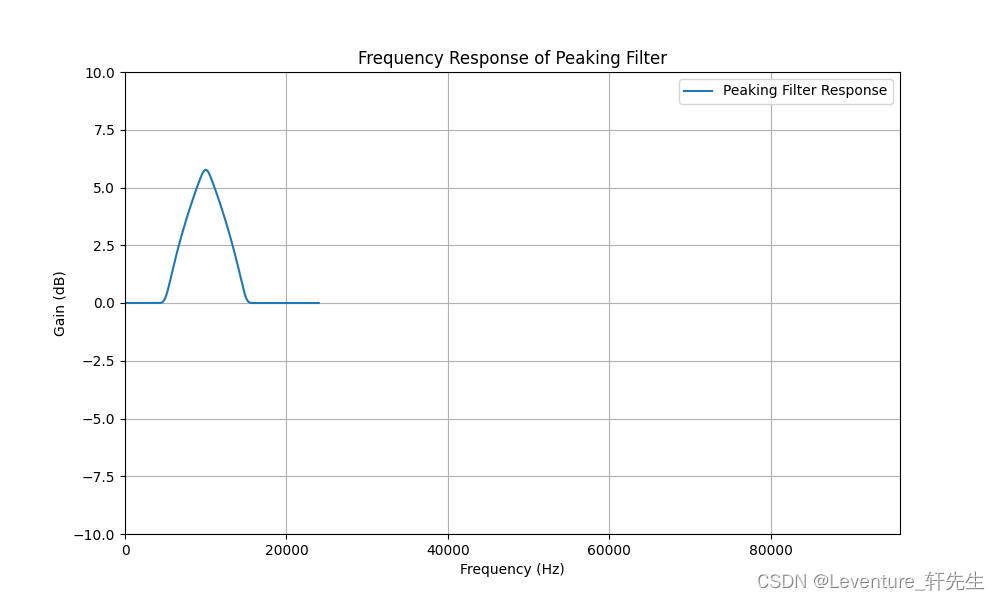

  1. FIR PeakingFilter
    在这里插入图片描述
  2. FIR LowShelf Filter

### RF射频滤波器的具体分类 #### 1. **按采用的设计器件分类** RF射频滤波器可以根据所使用的器件类型划分为两大类:有源滤波器和无源滤波器。其中,消费电子领域主要使用的是无源滤波器[^1]。 - **有源滤波器** 这种类型的滤波器利用了放大元件(如晶体管或运算放大器),具有增益特性,适合需要信号放大的场景。然而,由于其复杂性和成本较高,在许多应用场合并不常见。 - **无源滤波器** 它仅由电阻、电感和电容组成,结构简单且稳定可靠,广泛应用于各种电子产品之中。对于大多数消费级设备而言,这种形式占据了主导地位。 --- #### 2. **按制造工艺分类** 基于不同的制作技术和材料属性,RF射频滤波器还可以进一步细分成三种主流类别: - **声表面波(SAW)** 利用压电效应传播机械振动能量沿介质表面形成驻波模式工作的原理构建而成。不过该技术存在一定的局限性——即它的适用频率上限大约位于2 GHz附近[^2]。 - **体声波(BAW)** 相较于前者,此方法通过激发整个晶体内层区域内的弹性波动完成操作过程,理论上可支持更高的工作频段直至约6 GHz上下区间范围内[^2]。 - **薄膜腔声谐振(FBAR)** 属于BAW的一种变体形态,具备更优的小型化潜力以及更加出色的电气性能表现,同样受限于前述提及的大致相同量级的操作界限之内。 ```python # 示例代码展示不同类型滤波器的应用场景模拟 class FilterType: def __init__(self, name, max_freq): self.name = name # 滤波器名称 self.max_freq = max_freq # 支持最大频率(MHz) sa_filter = FilterType('SAW', 2000) ba_filter = FilterType('BAW/FAWR', 6000) def check_compatibility(filter_obj, req_freq): """判断给定需求频率是否兼容""" if filter_obj.max_freq >= req_freq: return f"{req_freq} MHz is compatible with {filter_obj.name}." else: return f"{req_freq} MHz exceeds the capability of {filter_obj.name}." print(check_compatibility(sa_filter, 1800)) # 输出: 1800 MHz is compatible with SAW. print(check_compatibility(ba_filter, 5500)) # 输出: 5500 MHz is compatible with BAW/FAWR. ``` --- #### 3. **其他可能的分类维度** 尽管以上两种是最常见的划分依据,但实际上还存在着更多细化的可能性方向可供探讨研究: - **按照功能用途区隔开来看待的话,则会有低通(Low-Pass)、高通(High-Pass)、带通(Band-Pass)以及带阻(Band-Reject)四种典型代表样式;** - 或者是从物理外形构造角度出发去考量单片集成式(Module Integrated Type)对比独立组装个体(Discrete Component Assembly)的区别差异之处等等[^1]. ---
