本文提供了一个CANoe基础教程，介绍如何通过过滤总线报文，确保在Trace中只显示特定ID的报文。教程包括打开Measurement Setup、插入CFB以及配置CAN Filter来滤除或滤出不需要的报文。

背景

当时用CANoe观测总线报文或实际项目开发中需要观测某些ID报文时，不想在Trace中看到其他ID的报文，那就可以使用CAN Filter设置将不关心的报文滤除，在Trace中只显示你关心的报文。

方法描述

1.打开 Measurement Setup

在Analysis栏，打开 Measurement Setup，如下图：
在这里插入图片描述

2.插入CFB

在Trace前面的“节点处”鼠标右键，如下图：
在这里插入图片描述

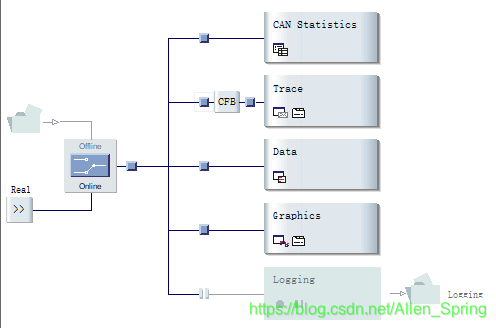

插入成功后，如下图：
在这里插入图片描述
