电容能抗多大的ESD？

大家好，我是记得诚。

在一些电源和低速信号线上，电容也会用来抗ESD，电容能抗多大的ESD电压呢？ESD耐性和电容量有什么关系呢？

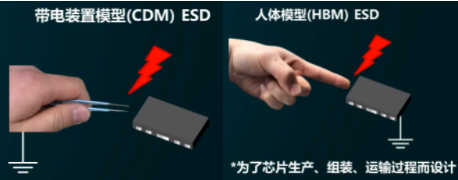

TVS或者说ESD器件在制造过程中，可能会触发ESD事件，发生损坏，这些事件可以用三个模型来进行模拟。

1. Human Body Model，简称HBM，人体模型，模拟人体静电放电时的测试。
2. Machine Model，简称MM，机械模型，模拟机械静电放电时的测试。
3. Charged Device Model，简称CDM，充电设备模型，模拟带电设备静电放电时的测试。

图片来自TI培训

回到正题，HBM一般有两种测试规格，一种是IEC61000-4-2标准，一种是AEC-Q200-002。

IEC61000-4-2标准是针对ESD静电放电抗扰度实验的，ESD测试分为空气和接触测试两种，需要用到静电枪，如下给出了静电枪或者说静电发生器的电路简图。
