【YOLOv8seg部署RK3588】模型训练→转换RKNN→开发板部署

------------25.3.28更新内容如下：
已在GitHub开源与本博客同步的YOLOv8_RK3588_Imgae_Segmentation项目，地址：https://github.com/A7bert777/YOLOv8_RK3588_Imgae_Segmentation
详细使用教程，可参考README.md或参考本博客第三章 模型部署

需求梳理

近期做了一个Mobilenetv2图像分类的开发板部署项目，但考虑到图像分类不足以满足实际项目需求，因此需要实例分割进行部署，而之前使用YOLOv8的目标检测完成了部署，所以一并选择YOLOv8的seg。
另外，为什么图像分类没有采用YOLOv8呢？因为瑞芯微官方仓库中关于图像分类项目只有Mobilenetv2和ResNet50v2的demo，当然，图像分类的后处理比较简单，如果有需要，想统一用一套的YOLOv8目标检测&图像分类&实例分割，可以自己简单写一个后处理流程即可。

一、模型训练

YOLOv8n-seg训练可以直接在github下载官方的预训练权重，也可以直接用自定义或官方的yaml文件训练。
在此，选择yaml文件训练，同时使用python脚本进行训练命令设置，脚本内容如下：

这里需要注意一下，因为后续要把训练得到的PT模型，转成ONNX再转成RKNN模型，而转ONNX的过程中，需要在瑞芯微在Github上官方的ultralytics_yolov8下进行，所以我们在训练PT模型时的ultralytics版本需要和后续转换的ultralytics_yolov8的ultralytics版本一致。
ultralytics_yolov8的ultralytics版本如下：

是8.0.151版本的，所以我们训练用的ultralytics版本也要用8.0.151版本，如下所示：

但这里说一下，训练所用的ultralytics版本不是一定要8.0.151，只要不是较新的版本就行。
如果训练时用的是最新的ultralytics版本，比如我之前用的8.2.82版本：

在8.2.82训练后再去ultralytics_yolov8下转换时，就会报错如下：

所以一定要注意！这里附上ultralytics8.0.151的Github链接

另外，这里记录一个小问题，之前在目标检测项目中，300epoch足以完成模型拟合，但是在实例分割的训练中，是很不够的，需要更多轮数，建议1000epoch，博主这里是到了900+epoch才完成拟合：

当然也可以把50次epoch训练无提升终止训练关闭，epoch次数多多益善，我这里直接拉到10000次，最终在992次提前终止，最好结果为942th epoch。

二、模型转换

1. PT转ONNX

模型转换不要在自己的ultralytics官方的文件夹下，那样转出的onnx模型只有一个输出，无法再转出符合要求的RKNN模型。因此，在训练得到PT模型后，要下载瑞芯微的ultralytics_yolov8，并在其中进行ONNX转换。
这里说一下为什么要在瑞芯微的ultralytics_yolov8中进行转换：主要是为了后续适配瑞芯微官方的ultralytics_yolov8的demo。
而ultralytics_yolov8相较ultralytics做以下改动：

1、修改输出结构，移除后处理结构（后处理结构对量化不友好）（但是量化后得到的score往往集中在几个固定的值，这也是量化的缺陷之一，但是速度会快很多）
2、 dfl结构在NPU处理上性能不佳，移至模型外部的后处理阶段，此操作大部分情况下可提升推理性能。
3、模型输出分支新增置信度的总和，用于后处理阶段加速阈值筛选。
注：以上移除的操作，均需要在外部使用CPU进行相应的处理.（对应的后处理代码可以在rknn_model_zoo中找到）

在ultralytics_yolov8中，修改ultralytics/cfg/default.yaml中的model参数为自己的PT模型路径：

再运行python ultralytics/engine/exporter.py，即可转换出onnx模型
正确的ONNX模型的结构如下：应该有13个output:

这里要提一下，如果你的分割类别只有一类，并且把yaml文件中的80个类别删掉改成自己的一个类别后，你的onnx模型结构会和官方不同，如下所示：
↓：这是只有一个类别的onnx

这是80个类别的onnx：

转换后的rknn模型也会在对应的位置有所不同：
↓：一个类别

↓80个类别：

如果你不想在官方demo上做修改，在编译成功后直接就运行的话，那么就保留之前的80个类别，然后把其中一个类别改成自己的。
我的具体做法是：在自己的地毯分割数据集中，加入coco128数据集，同时把coco128中txt标签中0的序号（person）全部删掉，然后在地毯分割的数据集标注中，全都标为0，这样我们做出的数据集就和coco128完全一样，只是把原coco中的person类别改成carpet地毯类，并且转换出的onnx模型结构和官方的完全一致。

2. ONNX转RKNN

转RKNN的PC设备、环境创建等内容，可以参考我的这篇文章中关于rknn-toolkit2的讲解，就是下载toolkit2后用于环境安装。
然后下载rknn-model-zoo-2.1.0，在目录rknn-model-zoo/examples/yolov8_seg/python下执行convert.py进行转换，先把转出来的onnx模型放到python目录下，然后可以打开convert.py修改下转出的rknn模型的保存路径：

然后在终端输入：python convert.py 9_6onnx.onnx rk3588
结果如下：

在model文件夹下看到我们已经转出的模型，用netron打开后看到结构与官网模型完全一致：

三、RK3588部署

如果前面流程都已实现，模型的结构也没问题的话，则可以进行最后一步：模型端侧部署。

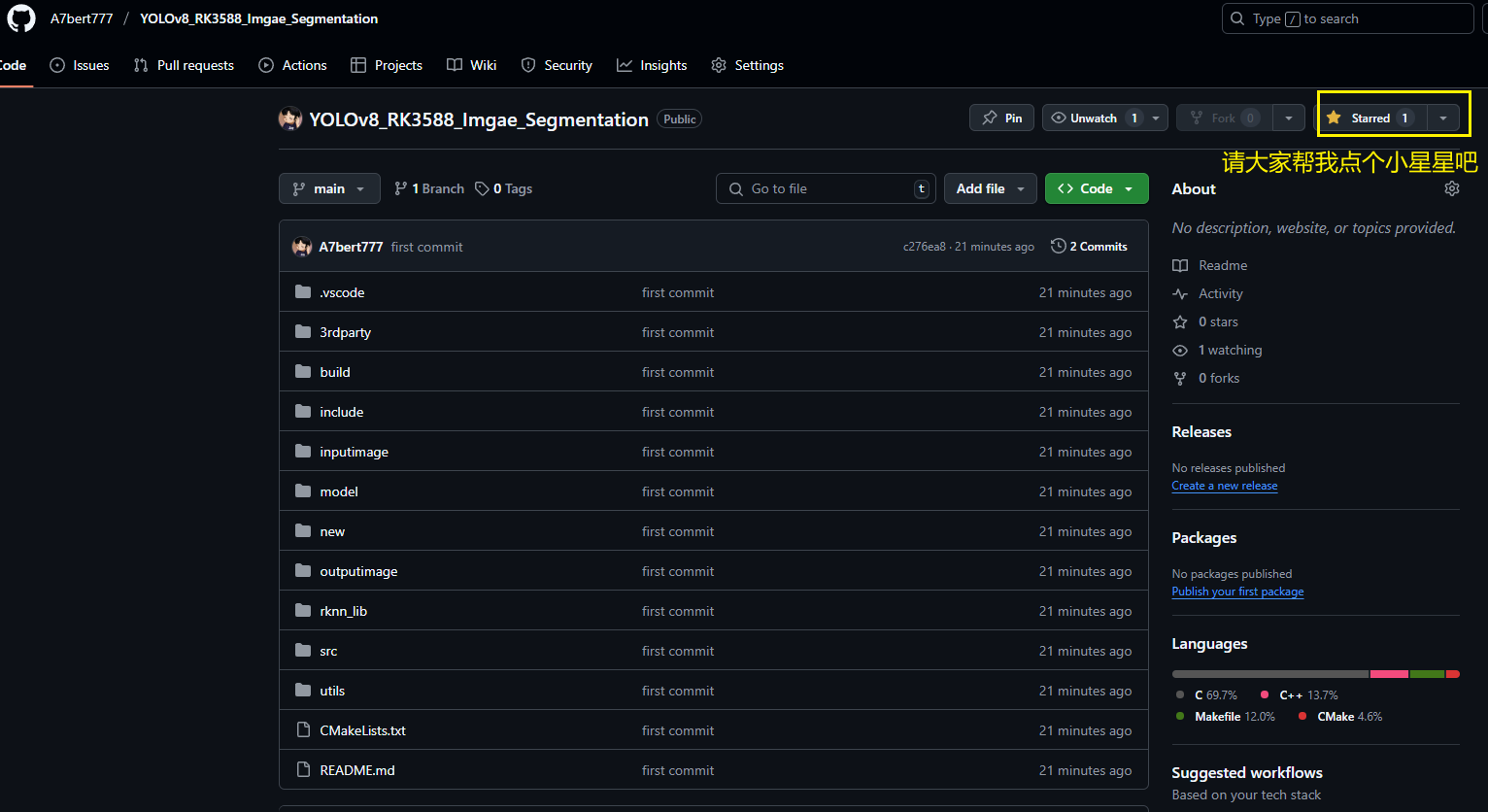

我已经帮大家做好了所有的环境适配工作，科学上网后访问博主GitHub仓库:YOLOv8_RK3588_Imgae_Segmentation ，进行简单的路径修改就即可编译运行。

重点：请大家举手之劳，帮我的仓库点个小星星
点了小星星的同学可以免费帮你解决转模型与部署过程中遇到的问题。

git clone后把项目复制到开发板上，按如下流程操作：
①：cd build，删除所有build文件夹下的内容

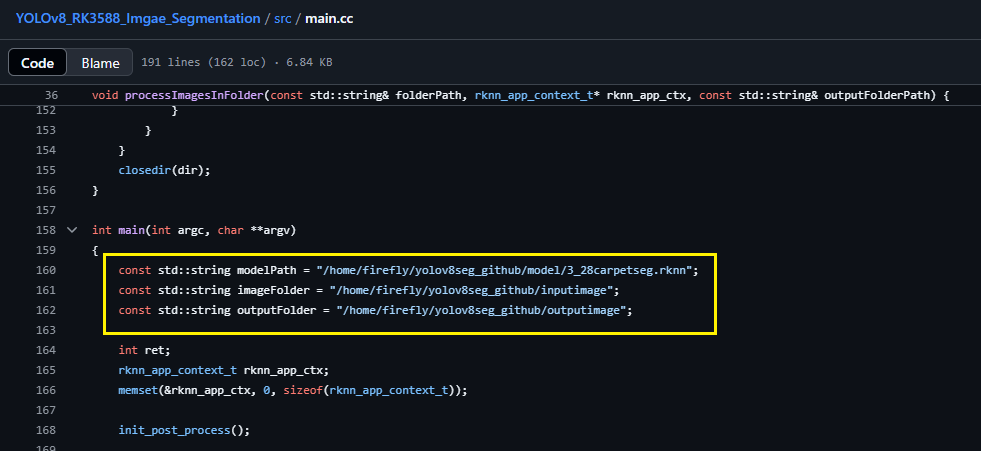

②：cd src 修改main.cc，修改main函数中的如下三个内容：

将这三个参数改成自己的绝对路径

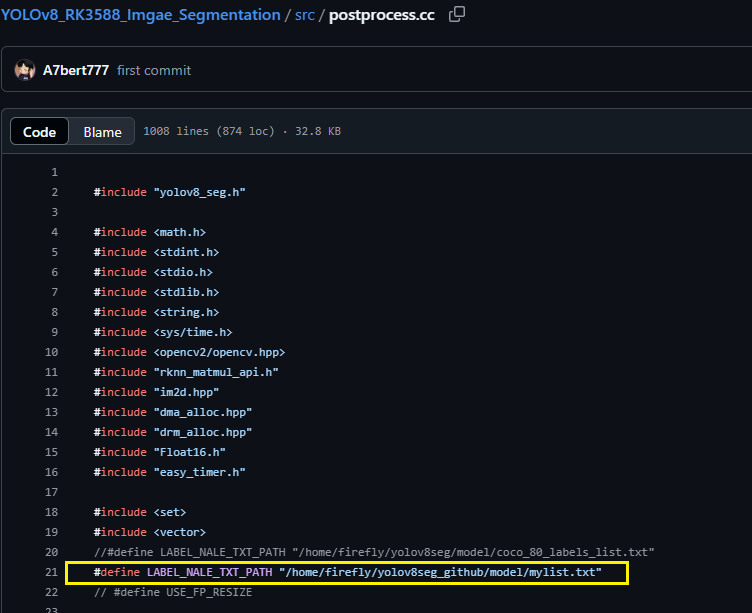

③：cd src 修改postprocess.cc下的txt标签的绝对路径：

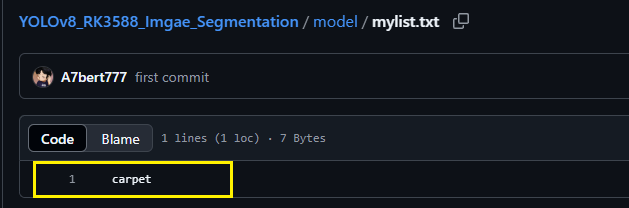

解释一下，这个标签路径中的内容如下所示：

其实就是你在训练yolov8seg时在yaml配置文件中的那几个类别名

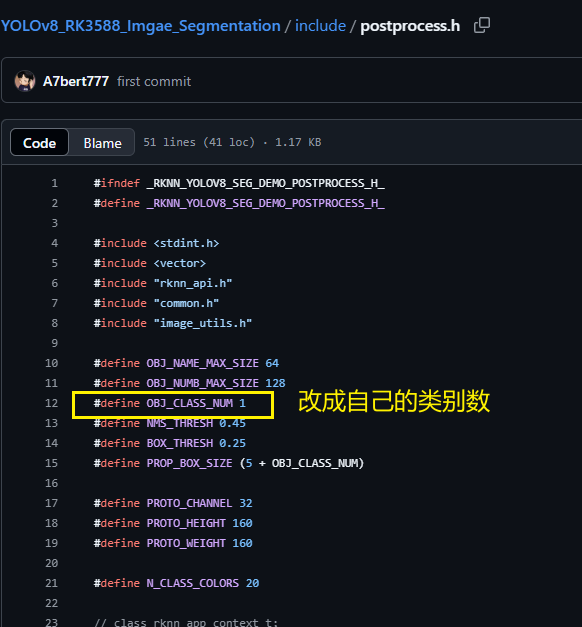

④修改include/postprocess.h 中的宏 OBJ_CLASS_NUM

⑤：把你之前训练好并已转成RKNN格式的模型放到YOLOv8_RK3588_Imgae_Segmentation/model文件夹下，然后把你要检测的所有图片都放到YOLOv8_RK3588_Imgae_Segmentation/inputimage下。
在运行程序后，生成的结果图片在YOLOv8_RK3588_Imgae_Segmentation/outputimage下

⑥：进入build文件夹进行编译

cd build

cmake ..

make

在build下生成可执行文件文件：rknn_yolov8_demo
在build路径下输入

./yolov8_seg

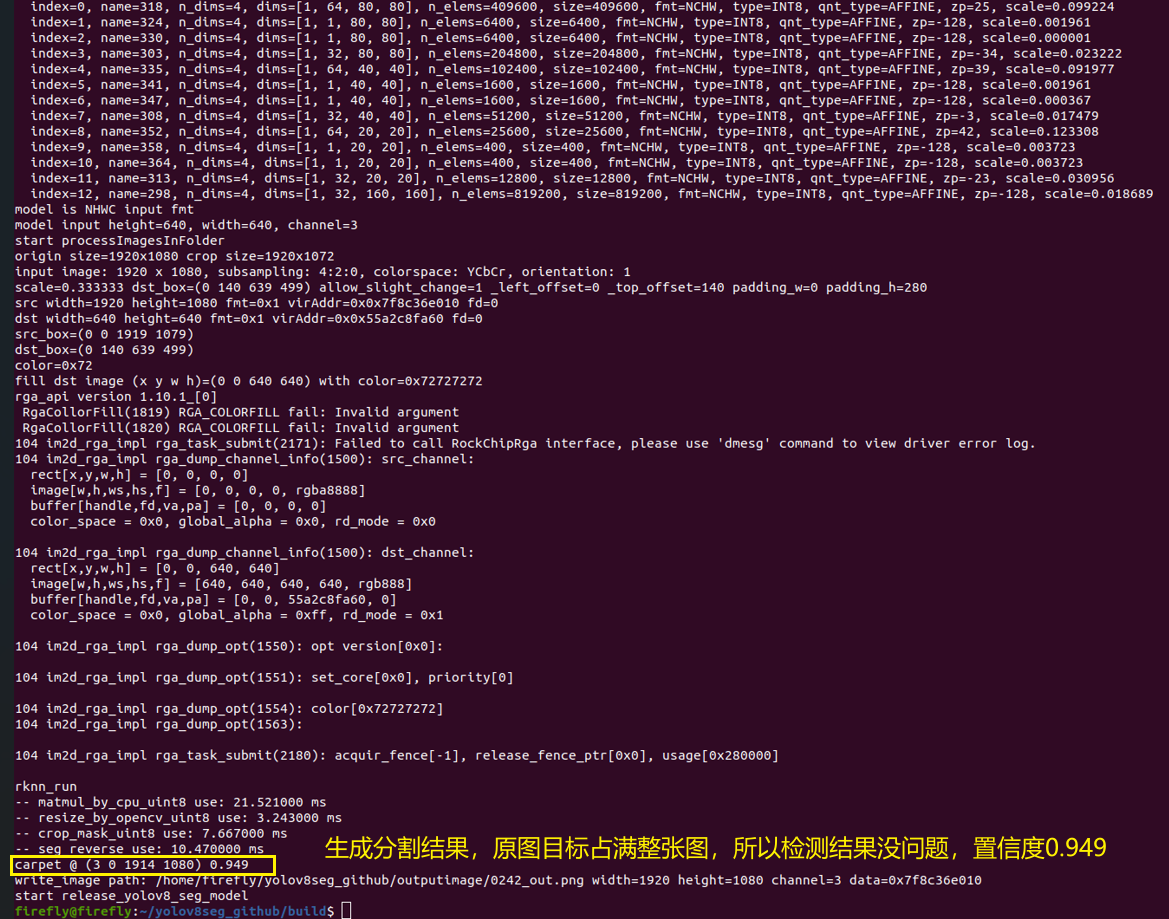

运行结果如下所示：

原inputimage文件夹下的图片：

在执行完./yolov8_seg后在outputimage下的输出结果图片：

其他图片示例，结果如下：
原图1：

分割结果1：

原图2：

分割结果2：

分割结果与耗时如下：

最后提示一下：如果A类别在训练时的图片是640×640的，那么在开发板上推理时也要用640×640的图片，不然会检测和分割不到目标。我的carpet类别的训练、转换、推理的图片小都是1920×1080的。当然，这个问题可以在源文件中修改解决，如果不想修改，就需要注意这个问题，防止检测和分割不出目标。
