FreeRTOS—事件标志组

一、事件标志组

1.1.简介

事件标志位是用一个位来表示时间是否发生；事件标志组是一组事件标志位的集合，可以看作一个整数。事件标志组的特点：

• 它的每一位表示一个事件（高 8 位不算，高 8 位用作存储时间标志组的控制信息）
• 每一位事件的含义，由用户自己决定，如：bit0 表示按键是否按下，bit1 表示是否接收到消息
• 任意任务或中断都可以读写这些位
• 可以等待某一位成立，或者等待多位同时成立

EventBits_t实际上是一个 16 位或 32 位无符号的数据类型，一个事件组就包括了一个EventBits_t数据类型的变量，变量类型定义如下：

//下面的宏默认为0，如果为1就进行if操作
#define configUSE_16_BIT_TICKS 0


typedef TickType_t EventBits_t;
#if(configUSE_16_BIT_TICKS == 1)
	typedef uint16_t TickType_t;
#else
	typedef uint32_t TickType_t;
#endif

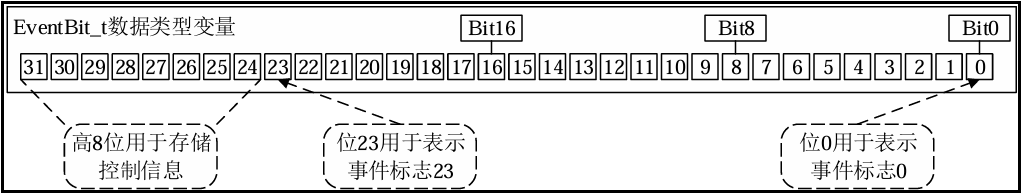

虽然使用了 32 位无符号的数据类型变量来存储事件标志，但其中的高 8 位用作存储事件标志组的控制信息，低 24 位用作存储事件标志，因此一个事件组最多可以存储 24 个事件标志，如下图：

1.2.事件组和队列、信号量的区别

功能	唤醒对象	事件清除
队列、信号量	事件发生时，只会唤醒一个任务	是消耗型的资源，队列的数据被读走了就没有了；信号量被获取后就减少
事件标志组	事件发生时，会唤醒所有符合条件的任务，可以理解为广播的作用	被唤醒的任务有两个选择，可以让事件保留不动，也可以清除事件

二、事件标志组的相关API函数

函数	描述
xEventGroupCreate( )	使用动态方式创建事件标志组
xEventGroupCreateStstic( )	使用静态方式创建事件标志组
xEventGroupWaitBits( )	等待事件标志位
xEventGroupSetBits( )	设置事件标志位
xEventGroupSetBitsFromISR( )	在中断中设置事件标志位
xEventGroupClearBits( )	清零事件标志位
xEventGroupClearBitsFromISR( )	在中断中清零事件标志位
xEventGroupGetBits( )	获取事件组中各事件标志位的值
xEventGroupGetBitsFromISR( )	在中断中获取事件组中各事件标志位的值
xEventGroupSync( )	设置事件标志位，并等待事件标志位

2.1.使用动态方式创建事件标志组

动态方式创建事件标志组 API 函数的函数原型如下所示：

EventGroupHandle_t xEventGroupCreate(void);

下面表格是它的返回值：

返回值	描述
NULL	事件标志组创建失败
其他值	事件标志组创建成功，返回其句柄

2.2.清零事件标志位

在任务中清零事件标志位 API 函数的函数原型如下所示：

EventBits_t xEventGroupClearBits(EventGroupHandle_t xEventGroup,
								 const EventBits_t  uxBitsToClear)

下面表格是它的形参和描述：

形参	描述
xEventGroup	待操作的事件标志组
uxBitsToSet	待清零的事件标志位

下面表格是它的返回值：

返回值	描述
整数	清零事件标志位之前事件组中事件标志位的值

2.3.设置事件标志位

在任务中设置事件标志位 API 函数的函数原型如下所示：

EventBits_t xEventGroupSetBits(EventGroupHandle_t xEventGroup,
							   const EventBits_t  uxBitsToSet)

下面表格是它的形参和描述：

形参	描述
xEventGroup	待操作的事件标志组
uxBitsToSet	待设置的事件标志位

下面表格是它的返回值：

返回值	描述
整数	函数返回时，事件组中的事件标志位值

2.4.等待事件标志位

等待事件标志位使用的是函数 xEventGroupWaitBits( )，其函数原型如下所示：

EventBits_t xEventGroupWaitBits(EventGroupHandle_t xEventGroup,
								const EventBits_t  uxBitsToWaitFor,
								const BaseType_t   xClearOnExit,
								const BaseType_t   xWaitForAllBits,
								TickType_t   	   xTicksToWait)

下面表格是它的形参和描述：

形参	描述
xEvenrGroup	等待的事件标志组
uxBitsToWaitFor	等待的事件标志位，可以用逻辑或等待多个事件标志位
xClearOnExit	成功等待到事件标志位后，清除事件组中对应的事件标志位，pdTRUE：清除 uxBitsToWaitFor 指定位；pdFALSE：不清除
xWaitForAllBits	等待 uxBitsToWaitFor 中的所有事件标志位（逻辑与），pdTRUE：等待的位，全都为 1；pdFALSE：等待的位，某个为 1
xTicksToWait	获取等待的阻塞时间

下面表格是它的返回值：

返回值	描述
等待的事件标志位值	等待事件标志位成功，返回等待到的事件标志位
其他值	等待事件标志位失败，返回事件组中的事件标志位

2.5.同步函数

此函数一般用于多任务同步，其中每个任务都必须等待其他任务达到同步点，然后才能继续执行。函数xEventGroupSync( )的函数原型如下所示：

EventBits_t xEventGroupSync(EventGroupHandle_t xEventGroup,
							const EventBits_t  uxBitsToSet,
							const EventBits_t  uxBitsToWaitFor,
							TickType_t  	   xTicksToWait)

下面表格是它的形参和描述：

形参	描述
xEventGroup	等待事件标志所在事件组
uxBitsToSet	达到同步点后，要设置的事件标志
uxBitsToWaitFor	等待的事件标志
xTicksToWait	等待的阻塞时间

下面表格是它的返回值：

返回值	描述
等待的事件标志位值	等待事件标志位成功，返回等待到的事件标志位
其他值	等待事件标志位失败，返回事件组中的事件标志位

三、实验

3.1.实验设计

本实验将设计三个任务：

• start_task：创建 task1 和 task2，并创建事件标志组
• task1：读取按键按下键值，根据不同键值将事件标志组相应事件位置 1，模拟事件发生
• task2：同时等待事件标志组中的多个事件位，当这些事件位都置 1 就执行相应的处理

3.2.软件设计

在 start_task 创建事件标志组：

//全局变量和宏定义
EventGroupHandle_t eventGroup_handle;
#define   Bit0    1 << 0
#define   Bit1    1 << 1

void start_task(void *pvParameters)
{
    taskENTER_CRITICAL();

	eventGroup_handle = xEventGroupCreate();
	if(eventGroup_handle != NULL)
	{
		printf("事件标志组创建成功\r\n");
	}

	xTaskCreate((TaskFunction_t)    task1,
                (char*)             "task1",
                (uint16_t)          TASK1_STACK_SIZE,
                (void*)             NULL,
                (UBaseType_t)       TASK1_PRIO,
                (TaskHandle_t*)     &task1_handler);

	xTaskCreate((TaskFunction_t)    task2,
                (char*)             "task2",
                (uint16_t)          TASK2_STACK_SIZE,
                (void*)             NULL,
                (UBaseType_t)       TASK2_PRIO,
                (TaskHandle_t*)     &task2_handler);

	vTaskDelete(NULL);
    taskEXIT_CRITICAL();
}

下面是实现设置事件标志位和等待标志位，task2 的等待事件标志位需要 Bit0 和 Bit1 都置 1 才能打印下面句子：

void task1(void *pvParameters)
{
	uint8_t key = 0;
	while(1)
	{
		key = key_scan(0);
		if(key == KEY0_PRES)
		{
			xEventGroupSetBits(eventGroup_handle, Bit0);
		}else if(key == KEY1_PRES)
		{
			xEventGroupSetBits(eventGroup_handle, Bit1);
		}
	}
}

void task2(void *pvParameters)
{
	EventBits_t event_bits = 0;
	while(1)
	{
		event_bits = xEventGroupWaitBits(eventGroup_handle, Bit0 | Bit1, pdTRUE, pdTRUE, portMAX_DELAY);
		printf("等待到的事件标志位值为:%#x\r\n",event_bits);
	}
}

下图是程序运行的结果图，0x3 = 0x1 + 0x2。
