Linux学习之RV1126视频输入模块VI及实战读取摄像头数据

typedef struct rk_vi_chn_attr {
    // 【必填】视频节点路径，决定使用哪路视频流
    const char *pcVideoNode; // 例如："rkispp_scale0"

    // 【必填】采集图像的分辨率
    RK_U32 u32Width;         // 宽度，例如：1920
    RK_U32 u32Height;        // 高度，例如：1080

    // 【必填】采集图像的像素格式
    IMAGE_TYPE_E enPixFmt;   // 例如：RK_FMT_YUV420SP (NV12)

    // 【重要】缓冲区数量
    RK_U32 u32BufCnt;        // 例如：3 (默认值)

    // 【重要】缓冲区类型
    VI_CHN_BUF_TYPE enBufType; // 例如：VI_CHN_BUF_TYPE_DMA (强烈推荐)

    // 【可选】通道工作模式
    VI_WORK_MODE enWorkMode; // 例如：VI_WORK_MODE_NORMAL
} VI_CHN_ATTR_S;

成员名称	描述	说明与典型值
pcVideoNode	V4L2视频设备节点路径	这是一个字符串参数（如 `"/dev/video0"`）。它告诉VI模块去操作哪个具体的摄像头设备。这是连接VI模块与底层V4L2驱动的桥梁。
u32Width	视频图像的宽度，单位像素	例如 `1920`。这必须与Sensor支持的分辨率及V4L2驱动配置相符。
u32Height	视频图像的高度，单位像素	例如 `1080`。与宽度共同决定采集图像的分辨率。
enPixFmt	视频数据的像素格式	这是枚举类型参数。它直接对应到我们之前讨论的YUV格式，例如： - `RK_FMT_YUV420SP` (即NV12) - `RK_FMT_YUV420P` (即I420/YU12) - `RK_FMT_YUV422SP` - `RK_FMT_YUV422P` 设置此项，VI模块底层就会发起 `VIDIOC_S_FMT` 的ioctl调用。
u32BufCnt	VI捕获视频的缓冲区数量	这是一个极其重要的性能参数。它决定了V4L2驱动内部维护的缓冲区队列长度（通过 `VIDIOC_REQBUFS` 设置）。典型值：3或4。太少可能导致丢帧（生产者-消费者模型失衡）；太多则会增加内存开销和延迟。
`VI_CHN_BUF_TYPE`	VI通道输出数据的存储和传递方式	是一个枚举类型 `VI_CHN_BUF_TYPE_MMAP` （内存映射类型） `VI_CHN_BUF_TYPE_DMA` （DMA缓冲区类型）
enWorkMode	VI通道的工作模式	这也是枚举类型参数，决定了VI模块如何处理数据流。常见模式： - `VI_WORK_MODE_NORMAL`：正常模式，一帧一帧处理。 - `VI_WORK_MODE_LINE`：行模式（通常用于特定的高性能或算法处理场景，不常用）。

pcVideoNode：视屏流的访问接口或者句柄，一对一的关系。

RV1126的ISPP（硬件图形后处理单元）：接收到Sensor传来原始图形，然后在硬件上并行生成多个不同规格的输出流。使用则使用下面四个节点，可以获取不同分辨率的视屏流

节点名称	最大宽度	缩放倍数	支持的输出格式
rkispp_m_bypass	Sensor最大宽度	不支持	NV12 / NV16 / YUYY / FBC0 / FBC2
rkispp_scale0	3264	1-8倍	NV12 / NV16 / YUYY
rkispp_scale1	1280	2-8倍	NV12 / NV16 / YUYY
rkispp_scale2	1280	2-8倍	NV12 / NV16 / YUYY

你不需要自己去计算缩放倍数。你只需要在代码中指定你想要的目标分辨率（u32Width和u32Height），ISPP硬件会自动完成缩放

举例说明：假设你的Sensor支持输出 3264 x 2448 的图像，你使用 rkispp_scale0 节点。

设置的目标分辨率	ISPP硬件执行的缩放操作	实际缩放倍数（约）
`3264 x 2448`	不缩放，输出原图	1倍
`1920 x 1080`	将原图缩小以适应目标尺寸	~1.7倍 (3264/1920 ≈ 1.7)
`1280 x 720`	将原图缩小到1280x720	~2.55倍 (3264/1280 ≈ 2.55)
`640 x 480`	将原图缩小到640x480	~5.1倍 (3264/640 ≈ 5.1)
`416 x 416`	将原图缩小到416x416	~7.85倍 (3264/416 ≈ 7.85)

u32BufCnt：VI捕获视频缓冲区计数，默认是3

VI读取速度更不上摄像头的采集速度，建立多个缓冲器，解决速度不匹配的问题

在硬件（生产者）和应用程序（消费者）之间建立一个“数据缓冲区队列”，以平滑两者之间处理速度的波动，防止丢帧。

VI_CHN_BUF_TYPE：VI捕捉视频的类型

DMA 模式：核心是 “硬件直接内存访问”，专为系统内硬件单元间高效数据传输设计。
MMAP 模式：核心是 “用户空间直接映射内核缓冲区”，旨在减少用户态与内核态之间的数据拷贝。

特性	DMA 模式 (`VI_CHN_BUF_TYPE_DMA`)	MMAP 模式 (`VI_CHN_BUF_TYPE_MMAP`)
设计目的	异构计算/零拷贝流水线。让视频数据能被其他硬件加速器（VPU/NPU/RGA）直接处理。	CPU高效处理。让应用程序（CPU）能以零拷贝的方式访问视频数据。
性能	极高。数据从ISP出来后，存放在物理连续内存中，VPU、NPU等硬件可以直接存取，无需任何格式转换或拷贝，实现了真正的零拷贝流水线。	高。数据从ISP到应用程序，避免了从内核到用户空间的拷贝开销，但对硬件加速器不友好。
硬件资源消耗	对硬件更友好，整体系统效率更高。它消耗的是特定的DMA内存资源，但正因为使用了这种内存，才解放了CPU，并让硬件加速器得以高效工作，从整个SoC的角度看，资源利用率更高	对硬件加速器不友好。如果后续需要VPU编码或NPU推理，驱动需要将数据重新拷贝或映射到一块物理连续的内存中，这会消耗额外的CPU和总线带宽，反而造成了资源浪费。
稳定性/数据丢失	更稳定。驱动为DMA缓冲区管理提供了更成熟和可靠的机制，是嵌入式媒体处理的工业标准。	因为其缓冲区管理更依赖于V4L2驱动和用户空间程序的协调，在系统负载高或处理不及时时，确实有更高的丢帧风险。

4.RV1126的VI模块初始化API

RK_MPI_VI_SetChnAttr
```
RK_S32 RK_MPI_VI_SetChnAttr(VI_PIPE ViPipe, VI_CHN ViChn, const VI_CHN_ATTR_S *pstChnAttr);
```
功能：配置视频输入通道属性的函数。它在启动视频流之前调用，决定了VI通道如何工作。

参数：

参数	类型	描述
`ViPipe`	`VI_PIPE`	VI管道号。代表一个物理的摄像头输入源。例如，如果系统连接了2个摄像头，可能用 `0` 和 `1` 来区分。
`ViChn`	`VI_CHN`	VI通道号。一个物理摄像头（Pipe）可以创建多个通道（Chn），每个通道可以输出不同分辨率/格式的视频流。这正是RV1126“一摄多流”架构的体现。通常从 `0` 开始。
`pstChnAttr`	`const VI_CHN_ATTR_S *`	指向通道属性结构体的指针。这是最关键的参数，它包含了我们之前讨论的所有具体设置，如分辨率、格式、缓冲区数量等。

返回值

RK_SUCCESS (0)：表示函数执行成功，通道属性已按需设置。
非0值：表示函数执行失败。失败原因可以是：
- 参数错误（如通道号超出范围）。
- 底层V4L2驱动不支持所设置的分辨率或格式。
- 系统资源不足（如无法申请到指定数量的DMA缓冲区）。

注意事项：ViPipe VI管道好和ViChn VI通道号的区别

概念	比喻	在RV1126中的对应
`ViPipe` (管道)	总进水管	一个物理摄像头传感器（Sensor），有多少个Sensor就有多少个管道
`ViChn` (通道)	水龙头	一个视频流输出（对应一个 `pcVideoNode`，如 `rkispp_scale0`），一个管道里面头多个通道，一根总进水管（`ViPipe`）上，安装多个不同用途的水龙头（`ViChn`）。

关键结论：一个 ViPipe（摄像头）下面，可以创建多个 ViChn（视频流）。

前提是ViChn没有被占用，如果并占用此通道无法使用

`RK_MPI_VI_EnableChn` 是 Rockchip MPI 中用于启动视频输入通道的函数

RK_S32 RK_MPI_VI_EnableChn(VI_PIPE ViPipe, VI_CHN ViChn);

参数	类型	描述
`ViPipe`	`VI_PIPE`	VI管道号。指定要启动的通道属于哪个物理摄像头。
`ViChn`	`VI_CHN`	VI通道号。指定要启动的具体通道。

返回值

RK_SUCCESS (0)：通道启动成功。
非0值：通道启动失败。失败原因可能包括：
- 指定的管道或通道不存在。
- 通道属性未设置或设置无效。
- 底层资源分配失败（如DMA内存不足、V4L2设备打开失败等）。
- 该通道已经被启用。

5.从指定通道中获取数据。

MEDIA_BUFFER RK_MPI_SYS_GetMediaBuffer(MOD_ID_E enModID, RK_S32 s32ChnID, RK_S32 s32MilliSec);

参数名称	描述	输入/输出
enModID	模块号。	输入
s32ChnID	通道号。	输入
s32MilliSec	-1：阻塞，>=0：阻塞等待时间。	输入

返回值：

成功时返回有效的 MEDIA_BUFFER 指针；
失败或超时时返回 NULL。

6.获取缓冲区指针

void *RK_MPI_MB_GetPtr(MEDIA_BUFFER mb);

7.获取缓冲区数据长度

int RK_MPI_MB_GetSize(MEDIA_BUFFER mb);

void *ptr = RK_MPI_MB_GetPtr(mb); // 拿到地址
int size = RK_MPI_MB_GetSize(mb); // 拿到长度
fwrite(ptr, 1, size, file); // 把一帧完整写盘

二.实战----读取摄像头数据

1.思路：

VI模块初始化------启动VI模块工作------开启多线程采集VI数据并保存

2.VI模块初始化---配置 `结构体 const VI_CHN_ATTR_S *`

    VI_CHN_ATTR_S vi_chn_attr;
    vi_chn_attr.pcVideoNode = CAMERA_PATH;//配置视频节点路径
    vi_chn_attr.u32Width = 1920;
    vi_chn_attr.u32Height = 1080;
    vi_chn_attr.enPixFmt = IMAGE_TYPE_NV12;//配置像素格式 NV12
    vi_chn_attr.u32BufCnt = 3;//数据接受缓存buff
    vi_chn_attr.enBufType = VI_CHN_BUF_TYPE_MMAP;//VI输出数据的存储和传递方式---MMAP 内存映射型
    vi_chn_attr.enWorkMode = VI_WORK_MODE_NORMAL;//工作模式 ---正常模式，一帧一帧处理

ret = RK_MPI_VI_SetChnAttr(PIPE_ID, CHN_ID, &vi_chn_attr);

配置像素格式 NV12：YUV420格式平面打包格式---先存放所有Y，然后UV交替

https://blog.youkuaiyun.com/ALIANG2000/article/details/154016872?spm=1011.2124.3001.6209https://blog.youkuaiyun.com/ALIANG2000/article/details/154016872?spm=1011.2124.3001.6209

3.启动VI模块

ret = RK_MPI_VI_EnableChn(PIPE_ID, CHN_ID);

4.开始读取数据：

ret = RK_MPI_VI_StartStream(PIPE_ID, CHN_ID);

5.建立独立的线程去读取VI数据

pthread_t pid;
pthread_create(&pid, NULL, get_camera_vi_thread, NULL);

pthread_create(&pid, NULL, get_camera_vi_thread, NULL); 创建并启动线程：
① 线程 ID 存到 pid；
② 线程属性默认（NULL）；
③ 线程入口函数是 get_camera_vi_thread；
④ 无额外参数（NULL）。

思路：

建立一个信号处理函数 SIGINT，检测到SIGINT信号，跳到相对应的函数执行终止程序
配置vi_chn_attr结构体
写入vi_chn_attr结构体：ret = RK_MPI_VI_SetChnAttr(PIPE_ID, CHN_ID, &vi_chn_attr);
使能VI模块： ret = RK_MPI_VI_EnableChn(PIPE_ID, CHN_ID);//使用VI通道
开始读取VI数据
开启多线程读取数据 pthread_create(&pid, NULL, get_camera_vi_thread, NULL);
while循环--检测到终止程序，跳出循环，直接步骤8，如果没有终止循环，会在线程中一直读取数据
关闭通道号

6.线程读取VI数据

void * get_camera_vi_thread(void * args)
{
    MEDIA_BUFFER mb = NULL;
    FILE * nv12_file = fopen("test_camera.nv12", "w+");

    while (!quit)
    {
        mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VI, CHN_ID, -1);
        if(!mb)
        {
            printf("get Vi mb break....\n");
            break;
        }

        fwrite(RK_MPI_MB_GetPtr(mb), 1, RK_MPI_MB_GetSize(mb), nv12_file);
        RK_MPI_MB_ReleaseBuffer(mb);
    }
}

MEDIA_BUFFER:

在 RKMedia / Rockchip 的 IPC 框架里，
typedef void* MEDIA_BUFFER;
它只是一个指向内核/驱动层缓冲块的句柄，并非裸指针，更不能直接 memcpy。

该缓冲块里通常包含：

图像或音频裸数据地址（MB_GET_PTR(mb)）

长度（MB_GET_SIZE(mb)）

时间戳（MB_GET_TIMESTAMP(mb)）

内存类型、缓存属性、偏移、文件描述符等元数据（驱动私有）

7.使用make对编译脚本文件 Makefile进行编译

Makefile 是一个 “编译脚本” 文本文件，里面写好了：

哪些源文件要先编译

编译成什么目标文件 / 可执行文件

用什么命令、什么参数去编译

文件改了哪些才需要重新编译（增量编译）

make 这个工具会 自动读取 Makefile，根据规则和时间戳决定 要不要重新编译、链接，最终帮你 一键生成可执行文件或库。

Makefile = 把“gcc 源文件 -o 可执行文件”这类手敲命令，写成规则，让 make 帮你批量、增量、自动化地完成编

hide := @                          # 把“@”符号存起来，以后放在命令前面就能**不打印这条命令本身**，make 输出更干净
ECHO := echo                        # 把 echo 命令也存成变量，后面想打印提示时统一用 $(ECHO)

# 告诉 make：以后用 $(G++) 就等价于调用这个交叉编译器（生成 ARM 可执行文件）
G++ := /opt/rv1126_rv1109_linux_sdk_v1.8.0_20210224/prebuilts/gcc/linux-x86/arm/gcc-arm-8.3-2019.03-x86_64-arm-linux-gnueabihf/bin/arm-linux-gnueabihf-g++

# 下面一堆 -I 就是给编译器“小旗子”：后面跟的是头文件目录，让 #include<> 能找到 .h 文件
CFLAGS := -I./include/rkmedia \
          -I./include/rkaiq/common \
          -I./include/rkaiq/xcore \
          -I./include/rkaiq/uAPI \
          -I./include/rkaiq/algos \
          -I./include/rkaiq/iq_parser \
          -I./rknn_rockx_include \
          -I./im2d_api          \
          -I./arm_libx264/include \
          -I./arm32_ffmpeg_srt/include

# 告诉链接器：找库文件（.so/.a）时，先到 ./rv1126_lib 目录去翻
LIB_FILES := -L./rv1126_lib

# 真正要链接的第三方库名单：pthread、Rockchip MPP、FFmpeg 全家桶、ALSA、V4L2、RGA、RKAIQ 算法库等
LD_FLAGS := -lpthread -leasymedia -ldrm -lrockchip_mpp \
            -lavformat -lavcodec -lswresample -lavutil \
            -lasound -lv4l2 -lv4lconvert -lrga \
            -lRKAP_ANR -lRKAP_Common -lRKAP_3A \
            -lmd_share -lrkaiq -lod_share

# 在 CFLAGS 里再追加一个宏定义：源码里 #ifdef RKAIQ 会因此生效
CFLAGS += -DRKAIQ

# 默认目标：敲 make 或 make all 时执行
all:
	# 真正干活的一行：用交叉编译器把 rv1126_vi_stream.cpp 编译+链接成可执行文件 rv1126_vi_stream
	$(G++) rv1126_vi_stream.cpp $(CFLAGS) $(LIB_FILES) $(LD_FLAGS) -o rv1126_vi_stream
	# 下面一行被注释掉：如果想编译备份文件，把行首 # 去掉即可
	#$(G++) rv1126_vi_stream_bak.cpp $(CFLAGS) $(LIB_FILES) $(LD_FLAGS) -o rv1126_vi_stream_bak
	# 编译结束后偷偷打印一行提示（前面加 @ 所以命令本身不会显示）
	$(hide)$(ECHO) "Build Done ..."

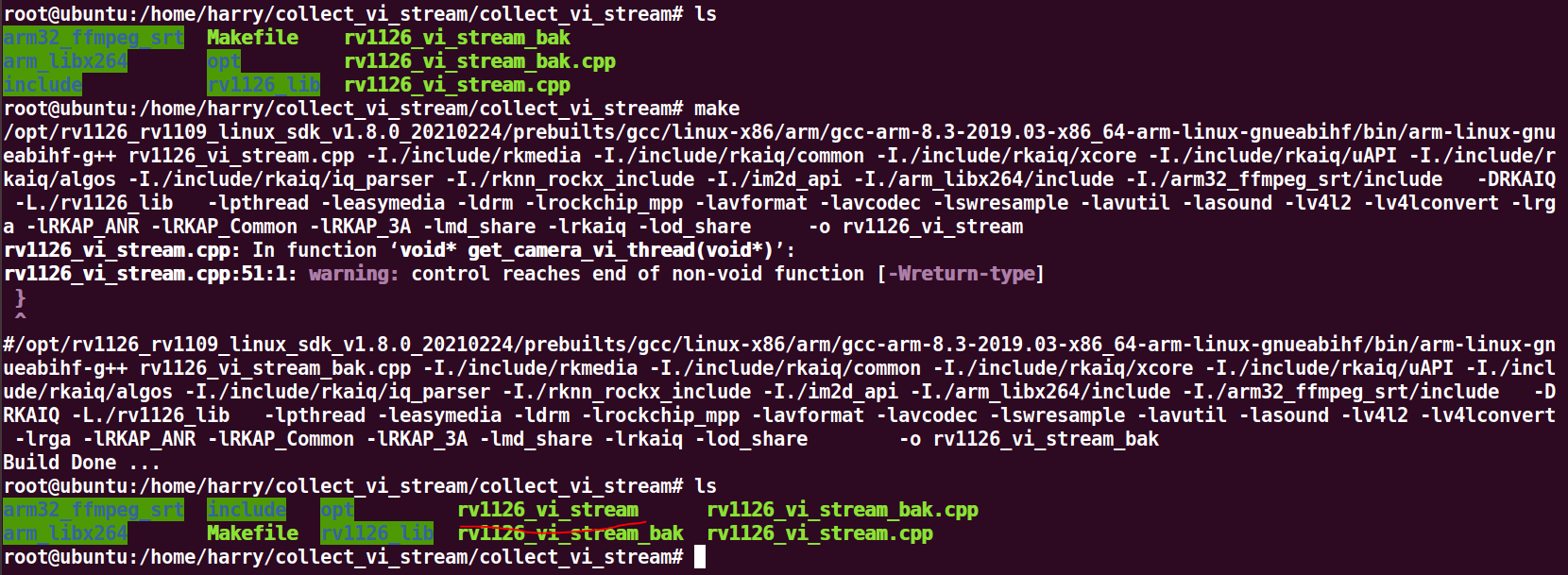

在当前工作文件下：输入 make指令会对Makefile自动编译生成文件

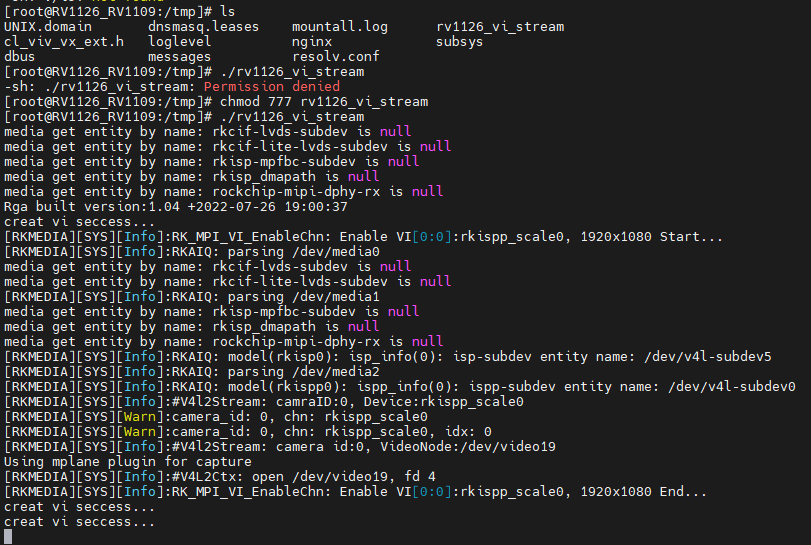

三.使用SSH对RV1126进行编译

1.先将文件cp到tmp中，使用 chmod对程序权限修改

2.结果是并没有打印，但vi创建成功，主要原因---程序中并没有终端打印，

void * get_camera_vi_thread(void * args)
{
    /*
        在 RKMedia / Rockchip 的 IPC 框架里，
    typedef void* MEDIA_BUFFER;
    它只是一个指向内核/驱动层缓冲块的句柄，并非裸指针，更不能直接 memcpy。
    该缓冲块里通常包含：
        图像或音频裸数据地址（MB_GET_PTR(mb)）
        长度（MB_GET_SIZE(mb)）
        时间戳（MB_GET_TIMESTAMP(mb)）
        内存类型、缓存属性、偏移、文件描述符等元数据（驱动私有）
    */
    MEDIA_BUFFER mb = NULL;
    //打开接收文件
    FILE * nv12_file = fopen("test_camera.nv12", "w+");

    while (!quit)
    {
        mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VI, CHN_ID, -1);
        if(!mb)
        {
            printf("get Vi mb break....\n");
            break;
        }
        //将接受到数据写入刚才打开的文件中
        fwrite(RK_MPI_MB_GetPtr(mb), 1, RK_MPI_MB_GetSize(mb), nv12_file);
        //KMedia 框架里释放 MEDIA_BUFFER 的唯一官方接口，一句话：
        RK_MPI_MB_ReleaseBuffer(mb);
    }
}

直接看test_camera.nv12的文件内容

3.运行后要尽快的退出程序，因为vi数据是特别大的

使用ls -lna *.nv12

ls - 列出目录内容

-l - 长格式（详细信息）

-n - 显示数字化的 UID/GID（而不是用户名）

-a - 显示所有文件（包括隐藏文件）

*.nv12 - 过滤显示以 .nv12 结尾的文件

你会看到每个 .nv12 文件的详细信息：

文件权限

链接数

所有者 UID（数字）

所属组 GID（数字）

文件大小

修改时间戳

文件名

可以发现这个文件夹是空的，说明打开或者生成一个名为test_camera.nv12文件，但是并没有完里面写入数据

4.nv12文件创建成功，但是并没有写入数据问题排查

使用 lsmod去检查RV1126已加载的模块，发现没有摄像头模块

[root@RV1126_RV1109:/tmp]# lsmod
Module Size Used by Tainted: G
qmi_wwan_q 24576 0
8188eu 1441792 0
rtc 16384 0
galcore 319488 0

由于固件整体编译时间比较久，前面并没有编译，使用的是压缩包里现成的文件进行烧录，暂时不知道是不是因为这个原因，决定重新编译固件一下。

5.ffmpeg软件对nv12文件进行播放

下面是对ffmpeg的介绍

资源：

https://blog.youkuaiyun.com/qq_37266079/article/details/90723366?ops_request_misc=&request_id=&biz_id=102&utm_term=ffmpeg&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~sobaiduweb~default-0-90723366.nonecase&spm=1018.2226.3001.4450https://blog.youkuaiyun.com/qq_37266079/article/details/90723366?ops_request_misc=&request_id=&biz_id=102&utm_term=ffmpeg&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~sobaiduweb~default-0-90723366.nonecase&spm=1018.2226.3001.4450将生成的test_camera.nv12放在ffmpeg的bin文件下

在Windows界面下使用cmd进行启动

切换到bin目录后：输入 ffplay -f rawvideo -pix_fmt nv12 -video_size 1920x1080 test_camera.nv12

是用 ffplay（FFmpeg 的极简播放器）直接播放裸 YUV 视频数据文件 test_camera.nv12，而 不需要任何封装格式（如 .mp4/.avi）

参数含义
ffplay FFmpeg 自带的命令行播放器，跨平台，零配置。
-f rawvideo 告诉解码器：文件是裸像素数据，没有头部、没有索引、没有封装。
-pix_fmt nv12 指定像素格式为 NV12（YUV 4:2:0，bi-planar，常见于摄像头、编解码）。
-video_size 1920x1080 告诉解码器一帧的宽高，否则它不知道多少字节算一帧。
test_camera.nv12 待播放的裸数据文件名，必须 > 0 字节，且总字节数 = 帧数 × 1920×1080×1.5（NV12 每像素 1.5 B）

参数	含义
`ffplay`	FFmpeg 自带的命令行播放器，跨平台，零配置。
`-f rawvideo`	告诉解码器：文件是裸像素数据，没有头部、没有索引、没有封装。
`-pix_fmt nv12`	指定像素格式为 NV12（YUV 4:2:0，bi-planar，常见于摄像头、编解码）。
`-video_size 1920x1080`	告诉解码器一帧的宽高，否则它不知道多少字节算一帧。
`test_camera.nv12`	待播放的裸数据文件名，必须 > 0 字节，且总字节数 = 帧数 × 1920×1080×1.5（NV12 每像素 1.5 B）

Linux学习之RV1126视频输入模块VI及实战读取摄像头数据

一.理论前置知识

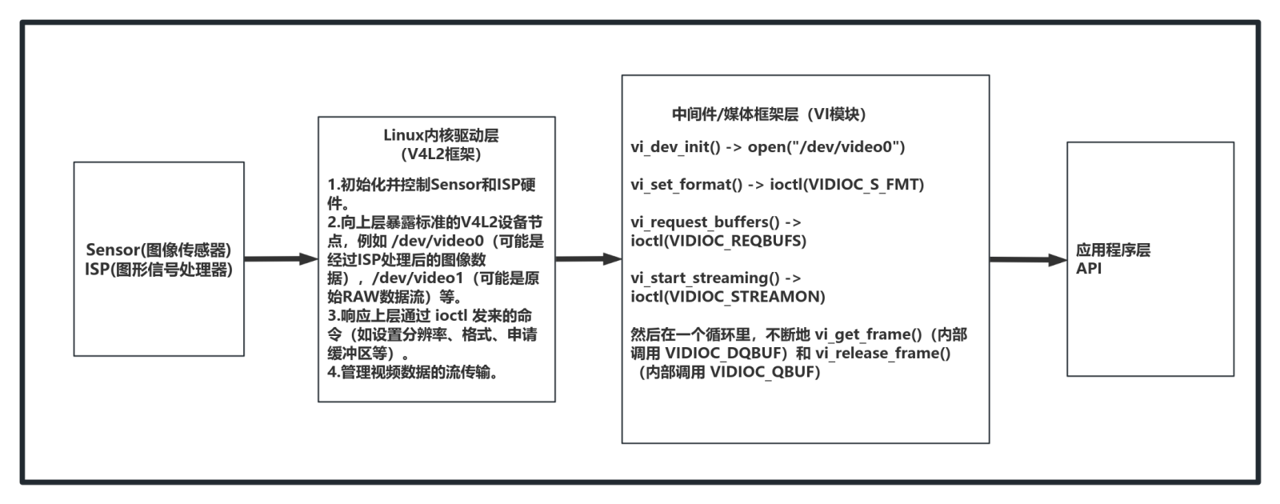

1.前置知识：V4L2框架
