LINUX学习之通过多线程分别获取两个不同分辨率的码流数据

最新推荐文章于 2025-12-06 17:00:00 发布

原创最新推荐文章于 2025-12-06 17:00:00 发布 · 809 阅读

17 ·

CC 4.0 BY-SA版权

文章标签：

#学习

一。前置知识

1.1 VENC 知识

1.2 RGA知识

1.3 RK_MPI_SYS_SendMediaBuffer函数

二。程序框架

三。编码实战

3.1 VI，RGA，两个VENC（HIGH和LOW）初始化配置

3.2 模块绑定

3.3 pthread_t 建立多线程分别处理

3.4 编译

3.5结果

一。前置知识

1.1 VENC 知识

https://blog.youkuaiyun.com/ALIANG2000/article/details/154291390?spm=1011.2124.3001.6209https://blog.youkuaiyun.com/ALIANG2000/article/details/154291390?spm=1011.2124.3001.6209

1.2 RGA知识

https://blog.youkuaiyun.com/ALIANG2000/article/details/154291390?spm=1011.2124.3001.6209https://blog.youkuaiyun.com/ALIANG2000/article/details/154291390?spm=1011.2124.3001.6209

1.3 RK_MPI_SYS_SendMediaBuffer函数

RK_S32 RK_MPI_SYS_SendMediaBuffer(MOD_ID_E enModID, RK_S32 s32ChnID, MEDIA_BUFFER buffer);

1.3.1函数概述：

用于在不同的模块和通道之间传递多媒体数据（即 MEDIA_BUFFER），实现 MPP 内部数据流的“手动”连接，允许开发者将数据从一个处理单元发送到另一个处理单元。

1.3.2参数详解

enModID: 目标模块标识符
常用模块：RK_ID_VI(视频输入)、RK_ID_VPSS(视频处理)、RK_ID_VENC(视频编码)、RK_ID_RGA(图形处理)

s32ChnID: 目标模块的通道号，从0开始

buffer: 多媒体数据缓冲区句柄，可来自其他模块或应用程序创建

返回值

类型： RK_S32 （有符号32位整数）

含义： 函数执行状态。

成功： 返回 RK_SUCCESS （通常值为0）。

失败： 返回一个错误码（非0值），用于指示失败的原因。例如：

RK_ERR_SYS_NOTREADY：系统未初始化。

RK_ERR_SYS_NOT_PERM：操作不允许（如格式不匹配）。

RK_ERR_SYS_TIMEOUT：操作超时（目标模块的输入缓冲区已满）

1.3.3 重要注意事项

绑定关系： 在发送数据之前，必须确保目标模块和通道已经创建并初始化成功。通常需要在系统初始化（RK_MPI_SYS_Init）之后，分别对各个模块进行初始化。
数据格式匹配： 发送的 MEDIA_BUFFER 的数据格式（如图像宽度、高度、像素格式）必须与目标通道所期望的输入格式兼容，否则发送会失败。
缓冲区管理： 当 MEDIA_BUFFER 被成功发送后，你不应该再继续使用或修改这个缓冲区，因为它已经交由目标模块管理。目标模块处理完毕后，通常会通过相应的 Get 函数返回一个新的 MEDIA_BUFFER 句柄，或者释放该缓冲区。
阻塞与非阻塞： 这个函数通常是阻塞的。如果目标模块的输入缓冲区已满，函数会等待直到有空间可以写入或超时。超时时间可以在创建通道时进行配置。
与 Bind 的区别： MPP 还提供了 RK_MPI_SYS_Bind 函数，可以自动将两个模块连接起来，数据会自动流动，无需手动 Send。SendMediaBuffer 提供了更灵活的控制，适用于 Bind 无法满足的复杂场景或需要应用程序介入处理的场景

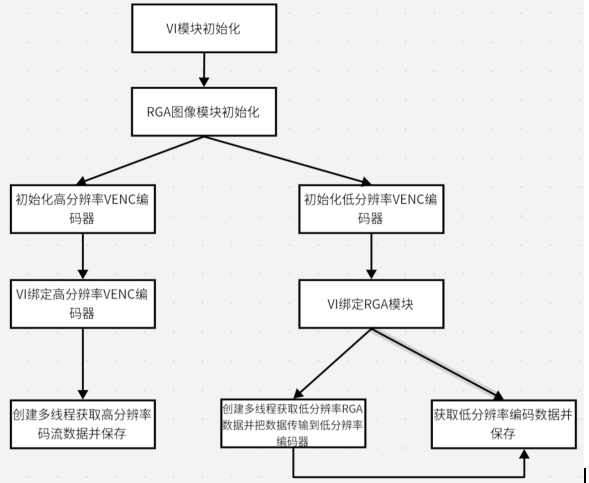

二。程序框架

使用VENC对视频进行码流处理，支持不同分辨率的编码，但是VI输出原始分辨率为1920*1080，不能直接通过设置VENC的分辨率进行降分辨率。需要通过RGA进行处理，将分辨率降低，在用过VENC编码输出。

三。编码实战

3.1 VI，RGA，两个VENC（HIGH和LOW）初始化配置

3.2 模块绑定

主要是两个：

VI直接绑定到HIGH_VENC，因为二者的分辨率一致都是1920*1080

    MPP_CHN_S vi_chn_s;
    vi_chn_s.enModId = RK_ID_VI;
    vi_chn_s.s32ChnId = VI_CHN_ID;

    MPP_CHN_S high_chn_s;
    high_chn_s.enModId = RK_ID_VENC;
    high_chn_s.s32ChnId = HIGH_VENC_CHN;

    /**vi bind the high-resolution VENC module **/
    ret = RK_MPI_SYS_Bind(&vi_chn_s,&high_chn_s);
    if (ret)
    {
        printf("VI Bind High Venc Failed.....\n");
        return -1;
    }
    else
    {
        printf("VI Bind High Venc Success.....\n");
    }

VI与RGA绑定，将1920*1080通过RGA进行分辨率处理程序1280*720,。

    MPP_CHN_S rga_chn_s;
    rga_chn_s.enModId = RK_ID_RGA;
    rga_chn_s.s32ChnId = RGA_CHN_ID;

 /**vi bind the RGA module **/
    ret = RK_MPI_SYS_Bind(&vi_chn_s, &rga_chn_s);
    if (ret)
    {
        printf("VI Bind RGA Failed.....\n");
        return -1;
    }
    else
    {
        printf("VI Bind RGA Success.....\n");
    }

3.3 pthread_t 建立多线程分别处理

    pthread_t high_venc_pid;
    pthread_t rga_pid;
    pthread_t low_venc_pid;


    pthread_create(&high_venc_pid, NULL, get_high_venc_thread, NULL); //创建多线程获取高分辨率的编码码流
    pthread_create(&high_venc_pid, NULL, rga_handle_thread, NULL);//创建多线程获取RGA码流并发送到低分辨率编码器
    pthread_create(&high_venc_pid, NULL, get_low_venc_thread, NULL);//创建多线程获取低分辨率编码码流

//创建多线程获取高分辨率的编码码流
void *get_high_venc_thread(void * args)
{
    pthread_detach(pthread_self());
    /*
     pthread_detach(pthread_self());
    作用：
    将调用此代码的线程设置为分离状态（detached state）
    分离状态的线程在结束时会自动释放资源，不需要其他线程调用 pthread_join() 来回收
    */
    FILE * high_venc_file = fopen("test_high_venc_20251118.h264","w+");
    MEDIA_BUFFER mb;

    while(1)
    {

        mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VENC,HIGH_VENC_CHN,-1);
        if(!mb)
        {
            printf(" Get High Venc break .....\n");
            break;

        }
        printf("Get High Venc Success.....\n");
        fwrite(RK_MPI_MB_GetPtr(mb),RK_MPI_MB_GetSize(mb),1,high_venc_file);

        RK_MPI_MB_ReleaseBuffer(mb);

    }
    return NULL;
}



void *rga_handle_thread(void *args)
{
    pthread_detach(pthread_self());
    MEDIA_BUFFER mb;
    while(1)
    {
        mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_RGA,RGA_CHN_ID,-1);
                if (!mb)
        {
            printf("Get RGA break.....\n");
        }

        printf("Get RGA Success.....\n");

        ////发送每一帧RGA数据到低分辨率编码器
        RK_MPI_SYS_SendMediaBuffer(RK_ID_VENC,LOW_VENC_CHN,mb);
        RK_MPI_MB_ReleaseBuffer(mb);
    }

}



void *get_low_venc_thread(void * args)
{
    pthread_detach(pthread_self());
    /*
     pthread_detach(pthread_self());
    作用：
    将调用此代码的线程设置为分离状态（detached state）
    分离状态的线程在结束时会自动释放资源，不需要其他线程调用 pthread_join() 来回收
    */
    FILE * low_venc_file = fopen("test_low_venc_20251118.h264","w+");
    MEDIA_BUFFER mb;

    while(1)
    {

        mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VENC,LOW_VENC_CHN,-1);
        if(!mb)
        {
            printf(" Get LOW Venc break .....\n");
            break;

        }
        printf("Get LOW Venc Success.....\n");
        fwrite(RK_MPI_MB_GetPtr(mb),RK_MPI_MB_GetSize(mb),1,low_venc_file);
        RK_MPI_MB_ReleaseBuffer(mb);

    }
    return NULL;
}

需要注意的是：低分辨率的数据是通过RGA获取，然后再传递给VENC进行编码处理，需要用到

RK_MPI_SYS_SendMediaBuffer(RK_ID_VENC,LOW_VENC_CHN,mb);

功能：用于在不同的模块和通道之间传递多媒体数据

实现不同线程之间信息传递

3.4 编译

第一次编译：

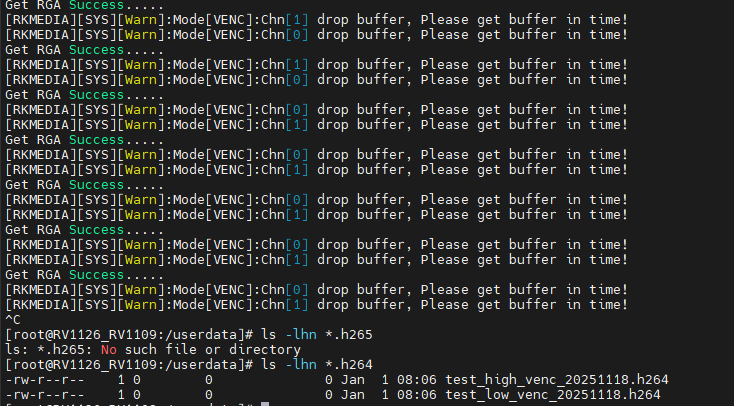

问题：VENC 缓冲区溢出问题，存储buffer数据没有及时提取走

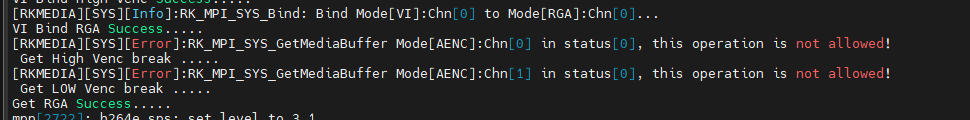

VENC的获取缓冲数据失败，错误状态为0编码

错误分析：

Mode[AENC]:Chn[0] in status[0]：音频编码通道 0 状态为 0（未就绪）

this operation is not allowed!：不允许执行获取缓冲区操作

通道 0 和通道 1 都出现相同问题

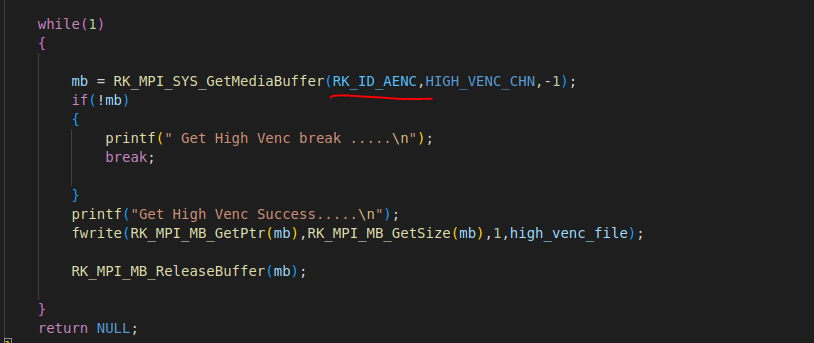

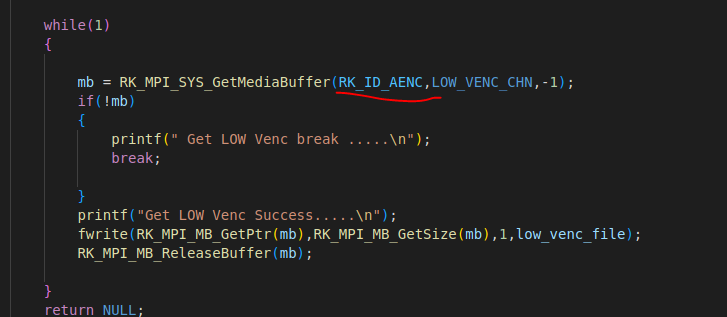

问题定位：

模块ID拼写错误：应该为RK_ID_VENC才是视频的数据，而我使用了RK_ID_AENC为音频模块数据

第二次编译：
