信号发生器+示波器测量反激变压器共模噪声电流原理说明

信号发生器+示波器测量反激变压器共模噪声电流

变压器共模噪声电流测试原理图

测试原理图说明：

 Cps是原边对副边的分布电容

 Csp是副边对原边的分布电容

 Cpsh是原边对屏蔽绕组的分布电容

 Cssh是副边对屏蔽绕组的分布电容

 根据基尔霍夫节点电流定律得出共模电流的计算公式如下：

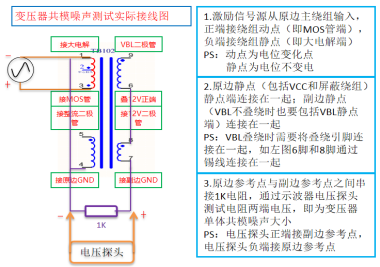

多绕组变压器测试方法示意图及说明

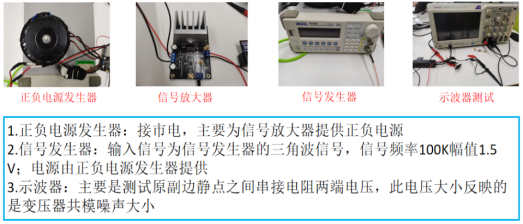

变压器共模电流测试设备说明

变压器共模电流测试结果说明

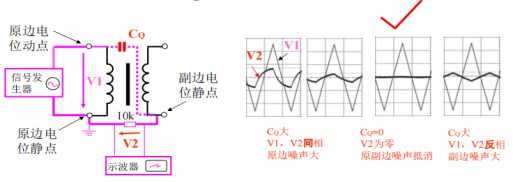

理论上希望原副边的分布电容为零是最好的，这样就原副边就不存在共模电流，实际上是无法做到的。设计中尽可能的使其越小越好，就如右图中2和4，三角波是信号源。

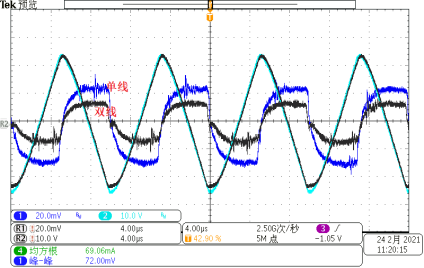

变压器共模噪声实际测试波形
