Simulink仿真建模、电力电子、图像处理、信号处理、声音处理、深度学习等。以下是一些示例代码和模型构建的指导。

---

1. Simulink 仿真建模 (电力电子)

以下是一个简单的电力电子整流器（AC-DC转换）的Simulink模型设计思路：

步骤：

1. 打开 MATLAB 并启动 Simulink。
2. 创建一个新模型。
3. 添加以下模块：
   • AC Voltage Source：提供交流电压源。
   • Diode Bridge：用于整流。
   • RLC Load：模拟负载。
   • Scope：观察输出波形。
4. 连接模块并设置参数。

示例代码（生成初始模型）：

% 创建一个新的Simulink模型
new_system('RectifierModel');
open_system('RectifierModel');

% 添加模块
add_block('simulink/Electrical/Electrical Sources/AC Voltage Source', 'RectifierModel/AC Voltage Source');
add_block('simulink/Electrical/Power Electronics/Diode', 'RectifierModel/Diode1');
add_block('simulink/Electrical/Power Electronics/Diode', 'RectifierModel/Diode2');
add_block('simulink/Electrical/Power Electronics/Diode', 'RectifierModel/Diode3');
add_block('simulink/Electrical/Power Electronics/Diode', 'RectifierModel/Diode4');
add_block('simulink/Electrical/Electrical Elements/Series RLC Branch', 'RectifierModel/RLC Load');
add_block('simulink/Commonly Used Blocks/Scope', 'RectifierModel/Scope');

% 设置模块参数
set_param('RectifierModel/AC Voltage Source', 'Amplitude', '220'); % 220V AC
set_param('RectifierModel/AC Voltage Source', 'Frequency', '50');  % 50Hz

% 保存模型
save_system('RectifierModel');

运行此代码后，Simulink会生成一个基本的整流电路模型，你可以手动调整连接或进一步优化。

---

2. 图像处理

以下是一个简单的 MATLAB 图像处理代码示例，演示如何读取图像、进行边缘检测并显示结果。

示例代码：

% 读取图像
img = imread('your_image.jpg');

% 转换为灰度图像
gray_img = rgb2gray(img);

% 边缘检测
edges = edge(gray_img, 'Canny');

% 显示结果
figure;
subplot(1, 2, 1);
imshow(gray_img);
title('灰度图像');

subplot(1, 2, 2);
imshow(edges);
title('边缘检测结果');

将 'your_image.jpg' 替换为实际图像路径。

---

3. 信号处理与声音处理

以下是一个音频信号处理的示例，使用MATLAB对音频信号进行傅里叶变换并绘制频谱图。

示例代码：

% 加载音频文件
[y, Fs] = audioread('your_audio_file.wav');

% 计算FFT
N = length(y);
Y = fft(y);
P2 = abs(Y/N);
P1 = P2(1:N/2+1);
P1(2:end-1) = 2*P1(2:end-1);
f = Fs*(0:(N/2))/N;

% 绘制频谱图
figure;
plot(f, P1);
title('音频信号频谱图');
xlabel('频率 (Hz)');
ylabel('幅值');
xlim([0 5000]); % 只显示0-5kHz范围
grid on;

---

4. 深度学习

以下是一个简单的卷积神经网络（CNN）训练代码示例，用于图像分类任务。

示例代码：

% 加载数据集
digitDatasetPath = fullfile(matlabroot, 'toolbox', 'nnet', 'nndemos', ...
    'nndatasets', 'DigitDataset');
imds = imageDatastore(digitDatasetPath, ...
    'IncludeSubfolders', true, ...
    'LabelSource', 'foldernames');

% 划分训练集和验证集
[imdsTrain, imdsValidation] = splitEachLabel(imds, 0.7, 'randomized');

% 定义CNN架构
layers = [
    imageInputLayer([28 28 1])

    convolution2dLayer(3, 8, 'Padding', 'same')
    batchNormalizationLayer
    reluLayer

    maxPooling2dLayer(2, 'Stride', 2)

    fullyConnectedLayer(10)
    softmaxLayer
    classificationLayer];

% 设置训练选项
options = trainingOptions('sgdm', ...
    'MaxEpochs', 10, ...
    'InitialLearnRate', 0.001, ...
    'Shuffle', 'every-epoch', ...
    'ValidationData', imdsValidation, ...
    'ValidationFrequency', 30, ...
    'Verbose', false, ...
    'Plots', 'training-progress');

% 训练模型
net = trainNetwork(imdsTrain, layers, options);

% 验证模型
YPred = classify(net, imdsValidation);
YValidation = imdsValidation.Labels;
accuracy = mean(YPred == YValidation);
disp(['验证准确率: ', num2str(accuracy)]);

---

5. 数学模型与控制

以下是一个简单的PID控制器设计示例，用于控制系统中的位置跟踪。

示例代码：

% 系统模型
s = tf('s');
G = 1/(s^2 + 10*s + 20); % 二阶系统

% PID控制器设计
Kp = 1; % 比例增益
Ki = 0.1; % 积分增益
Kd = 0.01; % 微分增益
C = pid(Kp, Ki, Kd);

% 闭环系统
sys_cl = feedback(C*G, 1);

% 绘制阶跃响应
figure;
step(sys_cl);
title('PID 控制器阶跃响应');
grid on;

---

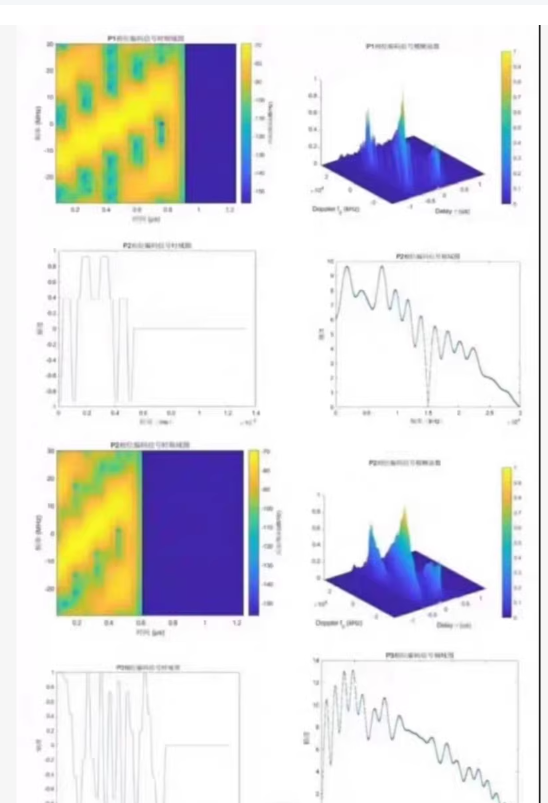

6. 文献复现

---

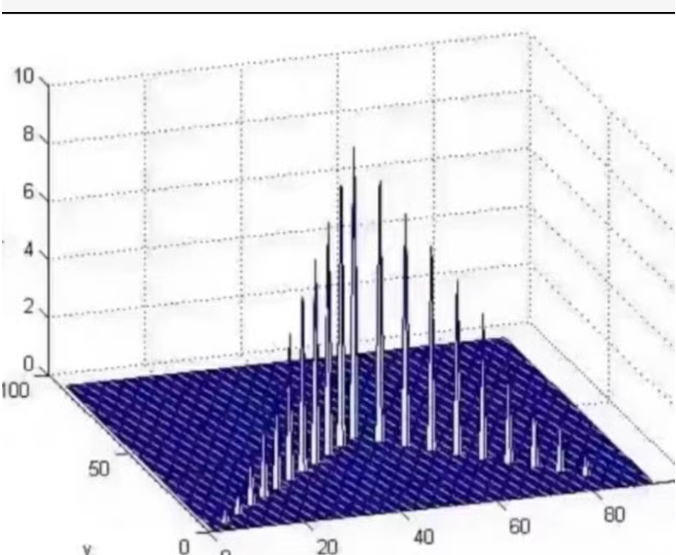

这是一个三维柱状图（3D bar plot），通常用于展示二维矩阵中的数据。下面是一个示例代码，用于生成类似的三维柱状图。

MATLAB 代码示例

% 清除工作区和关闭所有图形窗口
clear all;
close all;

% 创建一个随机的60x60矩阵作为示例数据
data = rand(60, 60);

% 绘制三维柱状图
figure;
bar3(data);
xlabel('X轴');
ylabel('Y轴');
zlabel('Z轴');
title('三维柱状图');

% 设置视角
view(30, 30); % 可以调整视角以获得更好的视觉效果
grid on;

解释

1. 创建数据：

   data = rand(60, 60);


   这里使用 rand 函数生成一个 60x60 的随机矩阵作为示例数据。

2. 绘制三维柱状图：

   figure;
   bar3(data);
   xlabel('X轴');
   ylabel('Y轴');
   zlabel('Z轴');
   title('三维柱状图');


   使用 bar3 函数绘制三维柱状图，并设置坐标轴标签和标题。

3. 设置视角：

   view(30, 30);
   grid on;


   使用 view 函数设置视角，可以调整参数以获得更好的视觉效果。grid on 添加网格线。

示例输出

运行上述代码后，你将得到一个类似于提供的图片的三维柱状图。

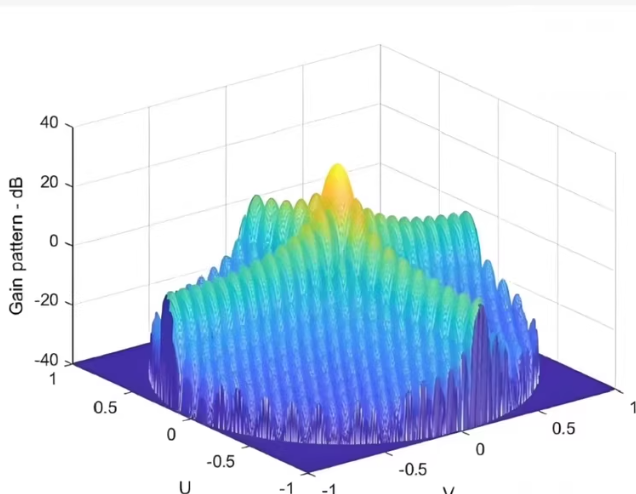

这张图片展示的是一个天线增益模式的三维表面图，通常用于描述天线在不同方向上的增益分布。下面是一个示例代码，用于生成类似的三维表面图。

MATLAB 代码示例

% 清除工作区和关闭所有图形窗口
clear all;
close all;

% 定义 U 和 V 轴的范围
U = linspace(-1, 1, 100);
V = linspace(-1, 1, 100);

% 创建网格
[U, V] = meshgrid(U, V);

% 计算增益模式（这里使用一个简单的模型）
Gain = 40 * exp(-(U.^2 + V.^2));

% 绘制三维表面图
figure;
surf(U, V, Gain);
xlabel('U');
ylabel('V');
zlabel('Gain pattern - dB');
title('Antenna Gain Pattern');
colorbar; % 添加颜色条
grid on;
view(30, 30); % 设置视角

解释

1. 定义 U 和 V 轴的范围：

   U = linspace(-1, 1, 100);
   V = linspace(-1, 1, 100);


   这里使用 linspace 函数生成 U 和 V 轴的范围，每个轴上有 100 个点。

2. 创建网格：

   [U, V] = meshgrid(U, V);


   使用 meshgrid 函数创建二维网格。

3. 计算增益模式：

   Gain = 40 * exp(-(U.^2 + V.^2));


   这里使用一个简单的高斯函数来模拟增益模式。你可以根据实际需要调整这个公式。

4. 绘制三维表面图：

   figure;
   surf(U, V, Gain);
   xlabel('U');
   ylabel('V');
   zlabel('Gain pattern - dB');
   title('Antenna Gain Pattern');
   colorbar; % 添加颜色条
   grid on;
   view(30, 30); % 设置视角


   使用 surf 函数绘制三维表面图，并设置坐标轴标签、标题、颜色条和网格线。

示例输出

运行上述代码后，你将得到一个类似于提供的图片的三维表面图，显示天线增益模式。
